5.2 Europäische Normen
A - SW (EIN)
A - SW (EIN)
Wenn Sie eine EMV-Schalterschraube verlieren, können Sie anhand von
schraube finden und mit dem korrekten Anzugsmoment installieren.
HINWEIS
Verwenden Sie nur die in diesem Handbuch angegebenen Schrauben.
Wenn Sie nicht zugelassene Schrauben verwenden, kann dies Schäden am Frequenzumrichter
verursachen.
Modell
B001 - B004
2001 - 2006
B006 - B012
2008 - 2021
4001 - 4012
2030 - 2082
4018 - 4060
■
Installieren des externen EMV-Filters
Die Frequenzumrichtermodelle BxxxA, 2xxxA und 4xxxA müssen mit den Bedingungen in diesem Abschnitt
übereinstimmen, um EN 61800-3:2004/A1:2012 zu erfüllen.
Installieren Sie auf der Eingangsseite (Primärseite) einen EMV-Filter, der gemäß der Spezifikation von Yaskawa
den europäischen Normen entspricht. Informationen zur Auswahl eines passenden EMV-Filters erhalten Sie unter
Auswahl eines externen EMV-Filters auf Seite
184

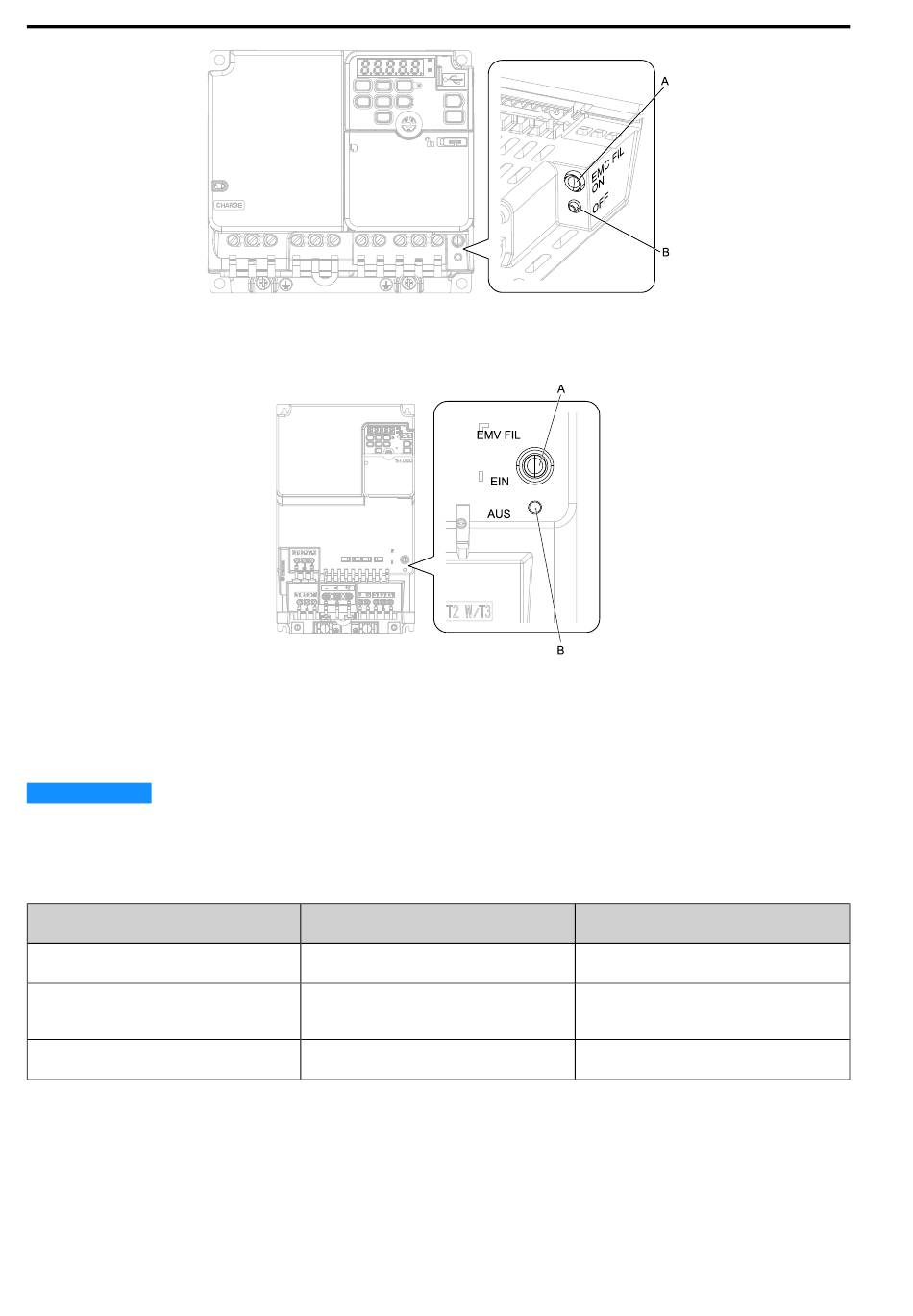

Abbildung 5.9 EMV-Filterschraube Position 2
Abbildung 5.10 EMV-Filterschraube Position 3
Tabelle 5.11 Schraubengrößen und Anzugsmomente
Schraubengröße
M3×16
M3×20
M4×20
186.
B - SW (AUS)
B - SW (AUS)
Tabelle 5.11
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
eine passende Ersatz-
Anzugsmoment
Nm (in∙lb)
0.5 - 0.7
(4.4 - 6.2)
0.5 - 0.7
(4.4 - 6.2)
1.0 - 1.3
(8.9 - 11.5)
