MFDI-Einstellwerte
Wählt eine mit H1-01 bis H1-42 eingestellte Funktion.
■
0: 3-Draht-Ansteuerung
Einstellwert
Funktion
0
3-Draht-Ansteuerung
Wenn die 3-Draht-Ansteuerung auf eine andere Klemme als die MFDI-Klemmen S1 und S2 eingestellt ist, sind
diese Klemmen die Eingabeklemmen für die Startbefehle für Vorwärtslauf und Rückwärtslauf. Der Frequenzum-
richter stellt Klemme S1 automatisch für den Startbefehl (RUN) und Klemme S2 für den Stoppbefehl (STOP) ein.
Wenn die Klemme S1 (Startbefehl) für mindestens 1 ms aktiv ist, dreht der Frequenzumrichter den Motor. Wenn
die Klemme S2 (Stoppbefehl) deaktiviert wird, stoppt der Frequenzumrichter. Wenn die Klemme Sx, die auf 3-
Draht-Ansteuerung eingestellt ist, deaktiviert wird, läuft der Frequenzumrichter im Vorwärtslauf und bei Aktivie-
rung im Rückwärtslauf.
WARNUNG Gefahr durch plötzliche Bewegung
Stellen Sie die MFDI-Parameter ein, bevor Sie Kontakte schließen.
Eine falsche Start/Stopp-Ablaufsteuerung kann zu schweren oder tödlichen Verletzungen durch
sich bewegende Ausrüstung führen.
WARNUNG Gefahr durch plötzliche Bewegung
Wenn Sie eine 3-Draht-Ansteuerung verwenden, setzen Sie A1-03 = 3330 [Parameter initialisieren
= 3-Draht-Initialisierung] und stellen Sie sicher, dass b1-17 = 0 [Startbefehl beim Einschalten =
Besteh. Startbefehl ignorieren] (Werkseinstellung).
Wenn Sie vor dem Einschalten des Frequenzumrichters die Parameter für 3-Draht-Ansteuerung
nicht korrekt einstellen, kann sich der Motor beim Einschalten plötzlich rückwärts drehen.
.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Stellt die Drehrichtung des Motors bei 3-Draht-Ansteuerung ein.

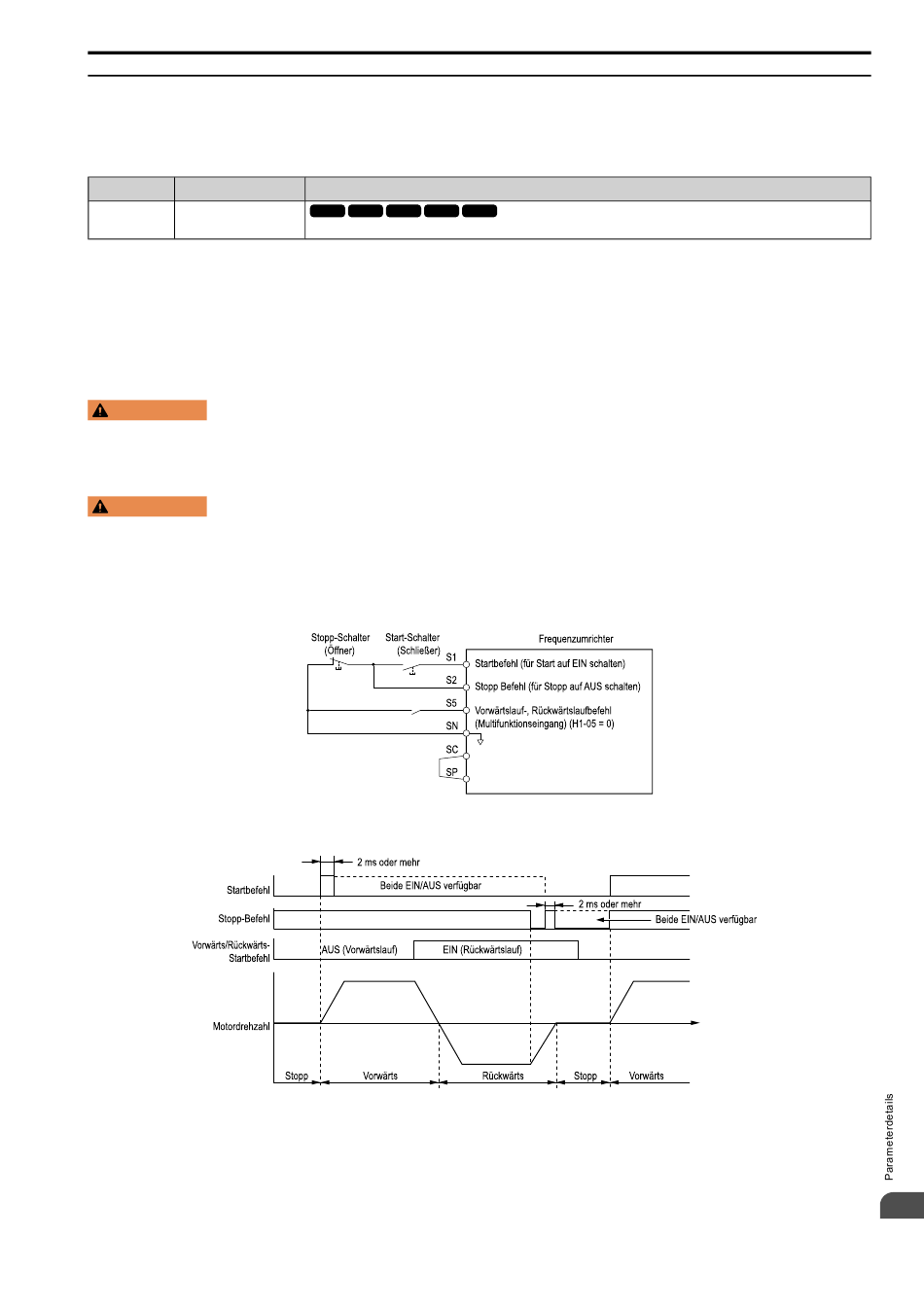

Abbildung 12.64 Beispiel für 3-Draht-Ansteuerung
Abbildung 12.65 Zeitdiagramm für 3-Draht-Ansteuerung
12.8 H: Klemmen-Funktionsauswahl
Beschreibung
12
653
