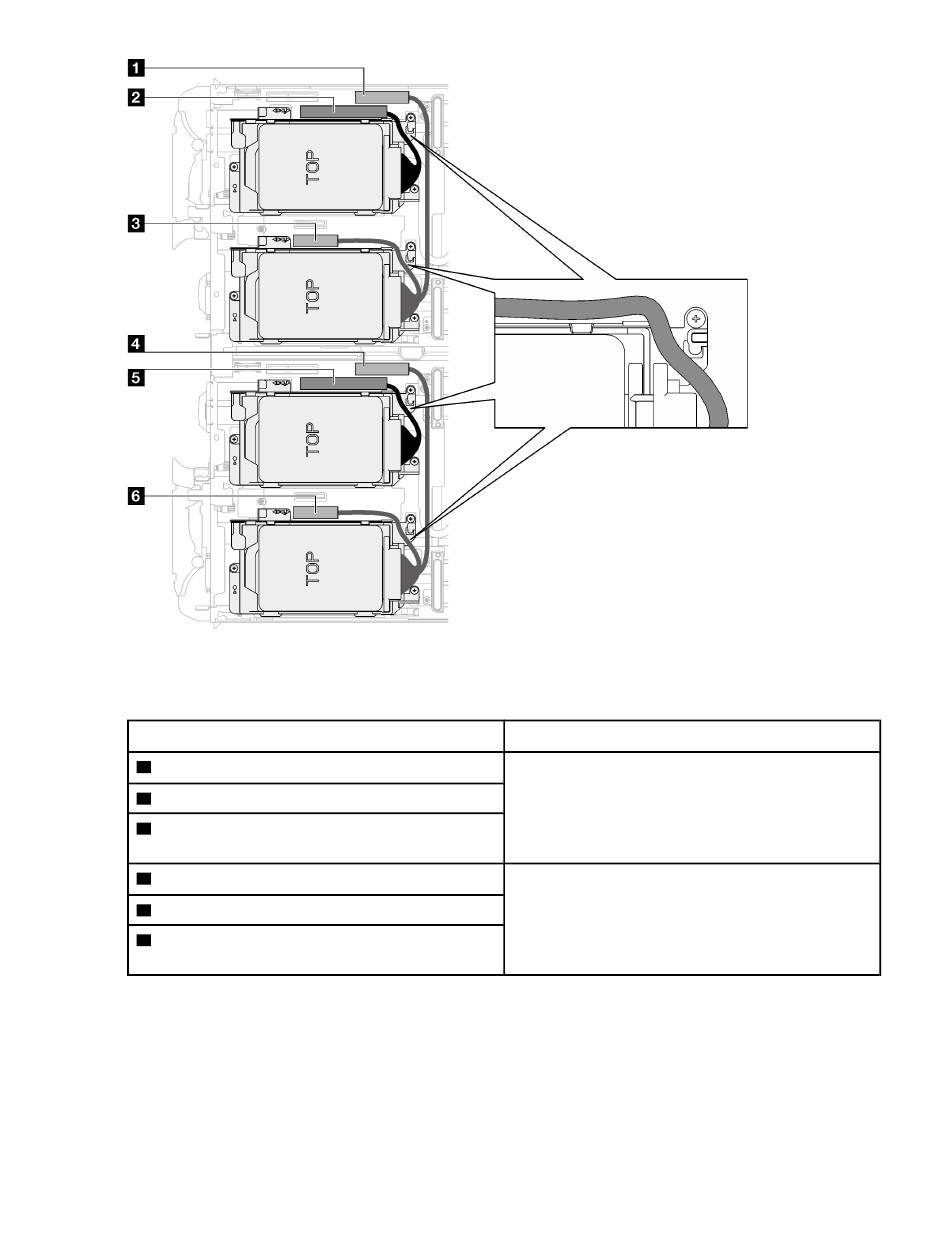

Abbildung 95. Kabelführung der Laufwerkbaugruppe für alle NVMe-Laufwerke
Tabelle 13. Kabelführung der Laufwerkbaugruppe für alle NVMe-Laufwerke
Anschluss auf der Systemplatine
PCIe 3 – Laufwerkposition 0/1 (nur NVMe)
1
PCIe 2/SATA – Laufwerk 2/3
2
Netz- und Seitenbandsignal für Adapterkarte 1
3
oder Laufwerkposition 0/1
PCIe 3 – Laufwerkposition 0/1 (nur NVMe)
4
PCIe 2/SATA – Laufwerk 2/3
5
Netz- und Seitenbandsignal für Adapterkarte 1
6
oder Laufwerkposition 0/1
Nach dieser Aufgabe
1. Installieren Sie die Querstreben. Siehe
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 15.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 13.
4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
86
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
Knoten
Linker Knoten
Rechter Knoten
„Querstreben installieren" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
18.
