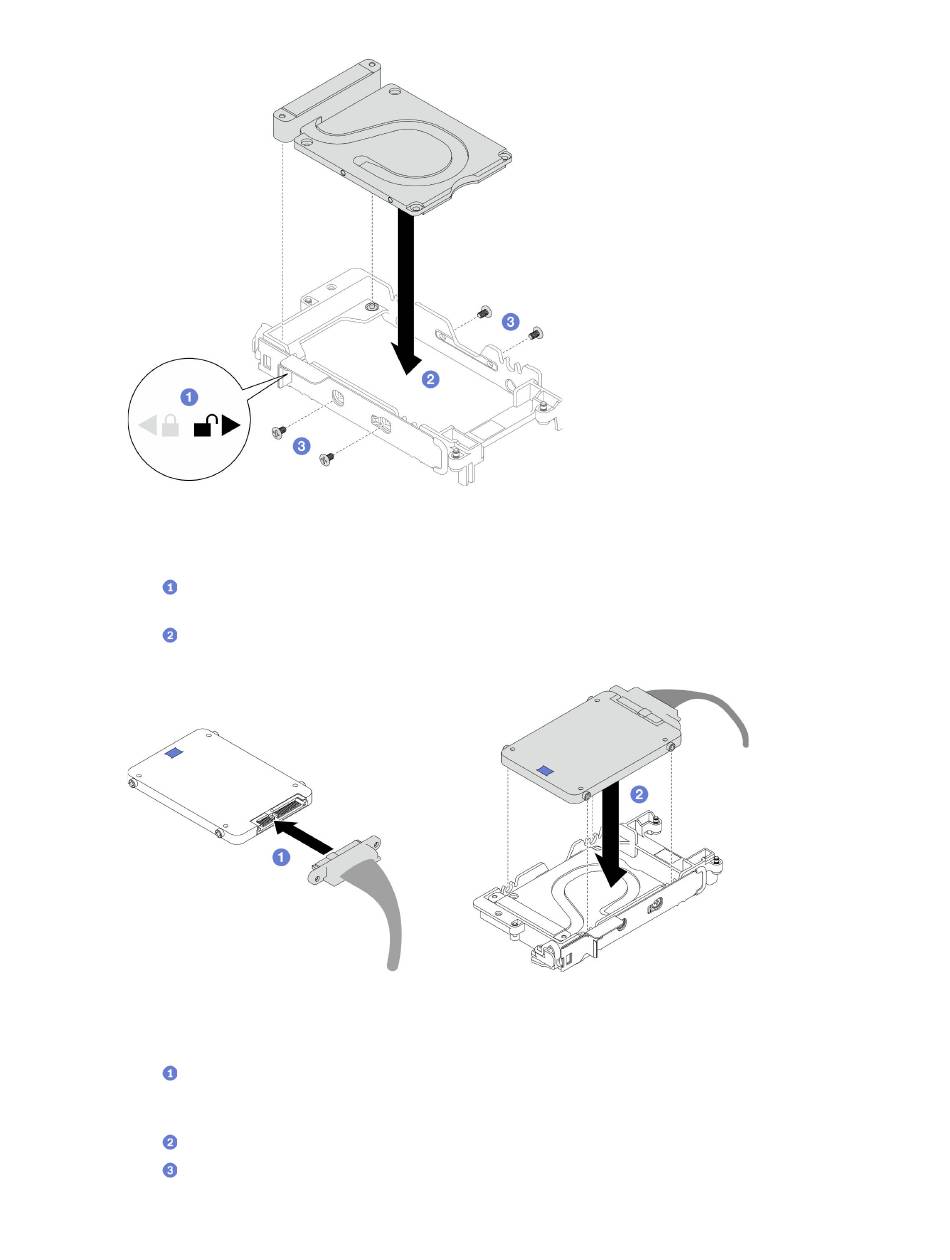

Abbildung 87. Installation der Leitplatte
Schritt 3. Installieren Sie das untere Laufwerk.
a.
Verbinden Sie das Kabel mit dem Stecker mit der Markierung SSD 0/2 und schließen Sie es
an das Laufwerk an.
b.
Installieren Sie das Laufwerk unten in der Laufwerkhalterung und stellen Sie sicher, dass es
fest sitzt.
Abbildung 88. Installation des unteren Laufwerks
Schritt 4. Installieren Sie das obere Laufwerk.
a.
Verbinden Sie das Kabel mit dem Stecker mit der Markierung SSD 1/3 und schließen Sie es
an das Laufwerk an. Setzen Sie dann die Schrauben der Festplatte in die beiden
Schraubenlöcher der Laufwerkhalterung ein.
b.
Drehen Sie das Laufwerk in die Laufwerkhalterung.
c.
Drücken Sie das Laufwerk in die Laufwerkhalterung.
80
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
