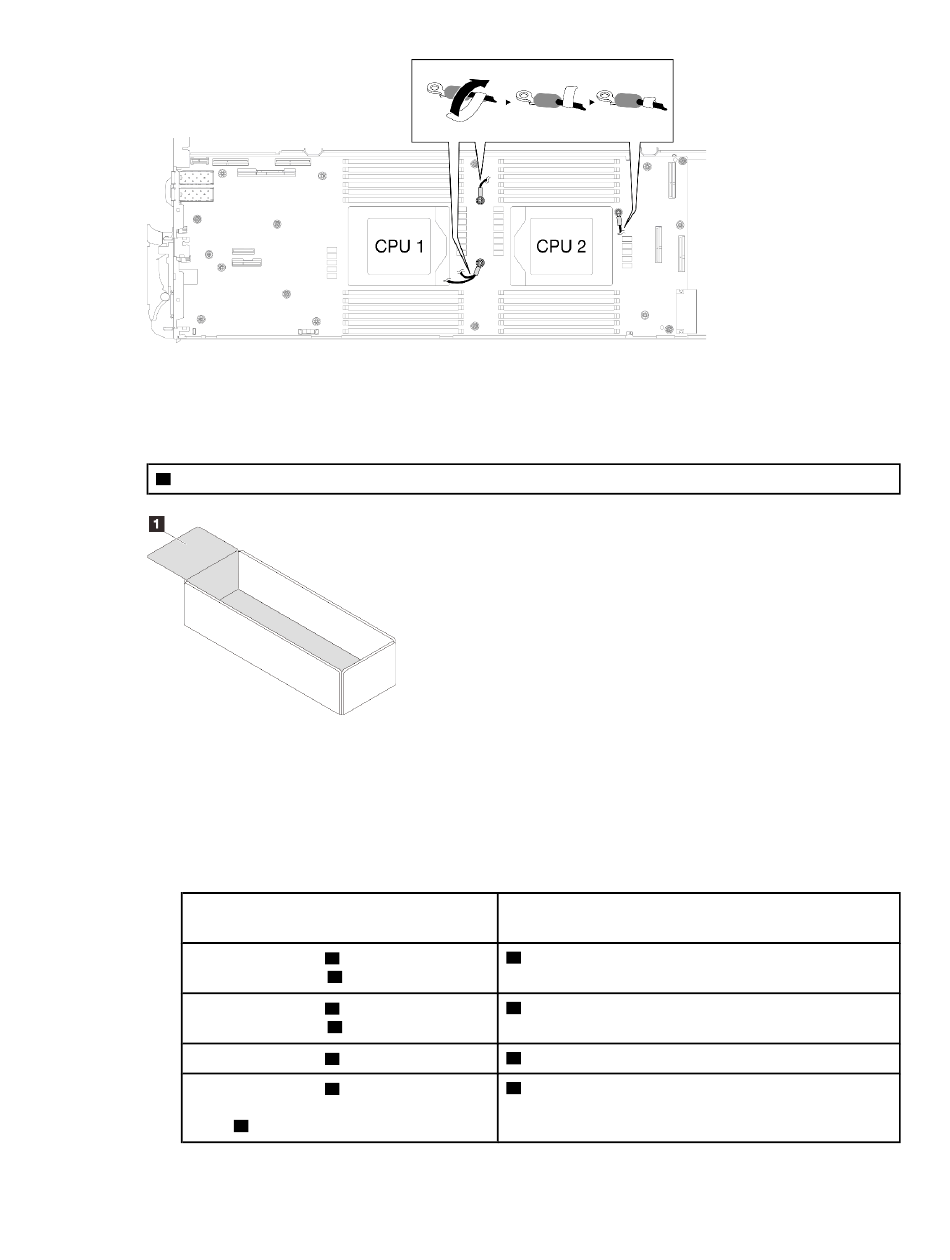

Abbildung 258. Rollen des Etiketts um das geschirmte Kabel
Schritt 8. Ziehen Sie innen am Abschirmrahmen die Folie des Klebebands mit der Lasche ab. Führen Sie den
Schritt für alle vier Abschirmrahmen aus.
Lasche des Klebebands
1
Abbildung 259. Klebeband abziehen
Schritt 9. Decken Sie die Induktoren auf der Systemplatine mit Abschirmrahmen ab.
a. Beachten Sie die folgende Tabelle mit der Zuordnung von Induktoren und geschirmten
Kabeln.
Tabelle 16. Zuordnungstabelle für Abschirmrahmen und Induktoren
Abschirmrahmen (an geschirmtem
Kabel befestigt)
Geschirmtes Kabel
geschirmtem Kabel
Geschirmtes Kabel
geschirmtem Kabel
Geschirmtes Kabel
Geschirmtes Kabel
Abschirmrahmen ist kleiner als geschirmtes
Kabel )
3
Induktor auf der Systemplatine, der durch den
Abschirmrahmen abgedeckt werden soll
(verbunden mit
1
durch Y-Kabel)
2
(verbunden mit
2
durch Y-Kabel)
1
3
(angeschlossener
4
A
B
C
D
.
