Lenovo ThinkSystem SD665 V3 Neptune DWC Hardware-Wartungshandbuch Seite 24

Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 1
sicherzustellen, dass Sie sicher arbeiten.
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen,
jedoch ist das Installationsverfahren identisch.
Vorgehensweise
Schritt 1. Positionieren Sie die Abdeckung auf dem Einbaurahmen und schieben Sie die Abdeckung zur
Vorderseite des Einbaurahmens.

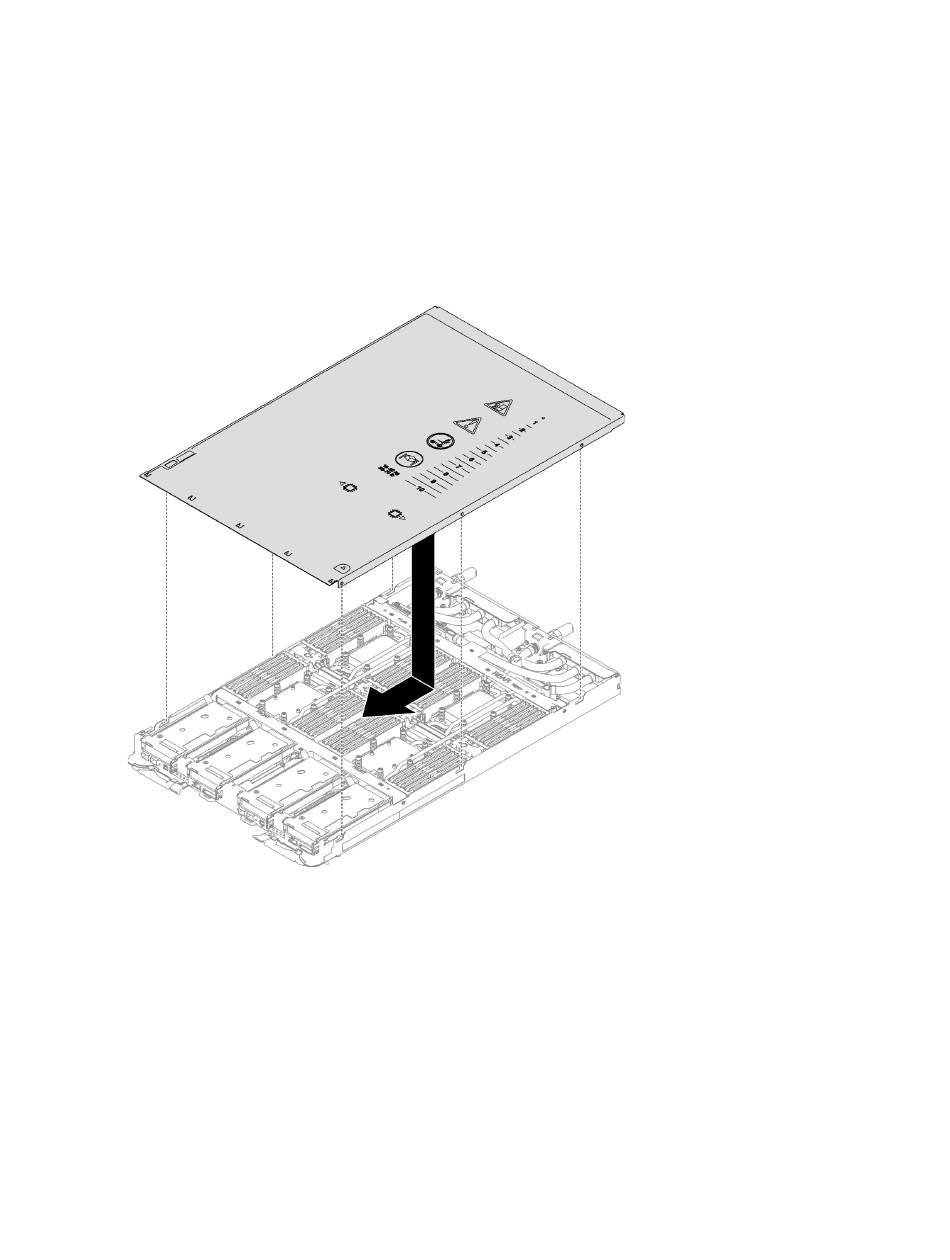

Abbildung 7. Installation der Abdeckung für Einbaurahmen
Wichtig: Bevor Sie die Abdeckung nach vorne schieben, stellen Sie sicher, dass alle Laschen an
der Vorder- und Rückseite sowie an den Seiten der Abdeckung ordnungsgemäß im Gehäuse
sitzen. Wenn nicht alle Laschen ordnungsgemäß im Gehäuse greifen, lässt sich die Abdeckung
später schwer installieren.
Nach dieser Aufgabe
1. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 13.
2. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
16
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
und „Sicherheitsprüfungscheckliste" auf Seite
„DWC Einbaurahmen im Gehäuse installieren" auf
3, um
