Tabelle 9. Kabelführung der Laufwerkbaugruppe für alle NVMe-Laufwerke (Forts.)
Anschluss auf der Systemplatine
PCIe 3 – Laufwerkposition 0/1 (nur NVMe)
4
PCIe 2/SATA – Laufwerk 2/3
5
Netz- und Seitenbandsignal für Adapterkarte 1
6
oder Laufwerkposition 0/1
Schritt 3. Entfernen Sie die Laufwerkhalterung.
a. Entfernen Sie die 3 Schrauben.
b. Entfernen Sie die Laufwerkbaugruppe aus dem Knoten.
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden
Abbildungen, jedoch ist das Installationsverfahren identisch.

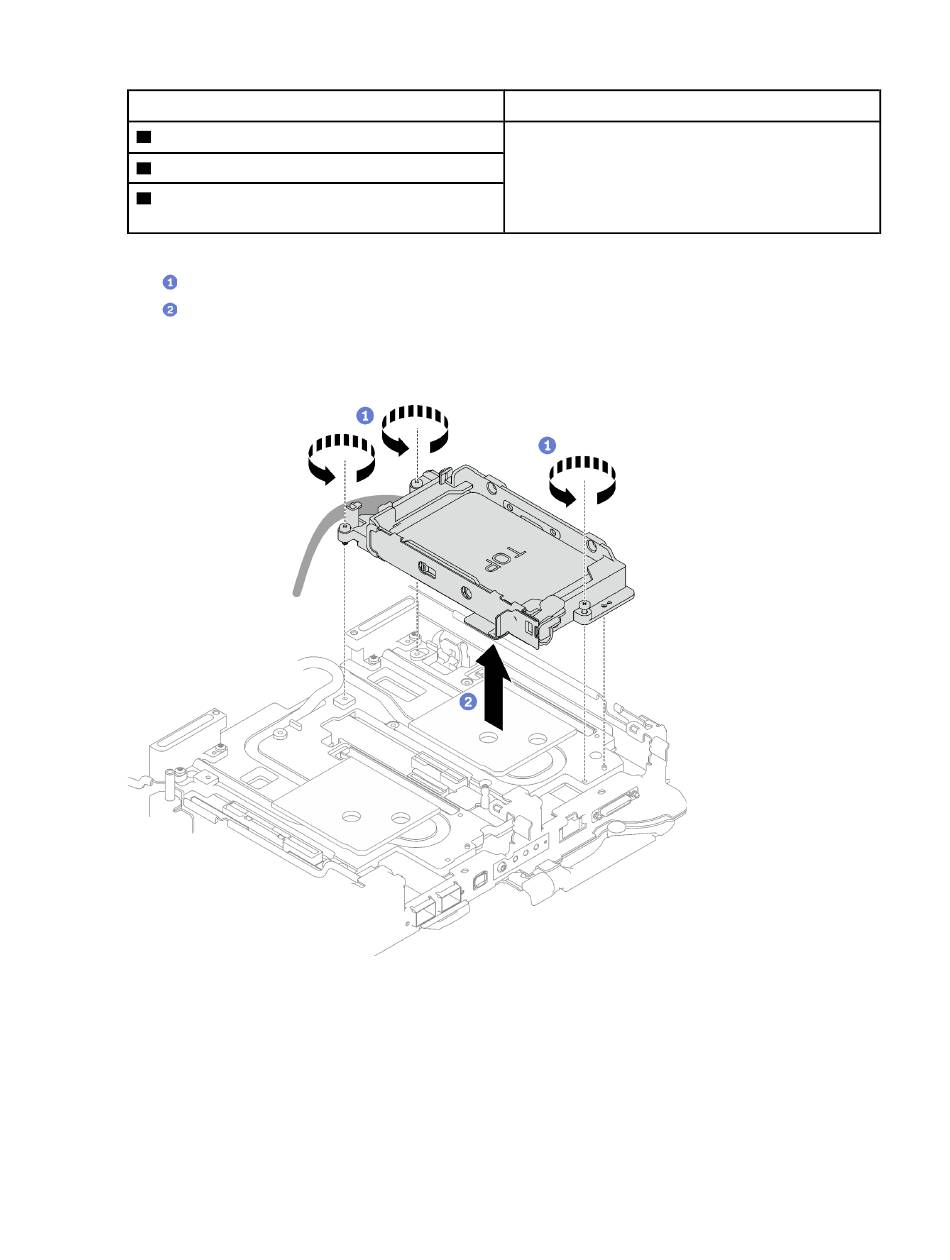

Abbildung 56. Entfernen der Laufwerkhalterung mit einem 7-mm-Laufwerk
56
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
Knoten
Rechter Knoten
