Lenovo ThinkSystem SD665 V3 Neptune DWC Hardware-Wartungshandbuch Seite 32

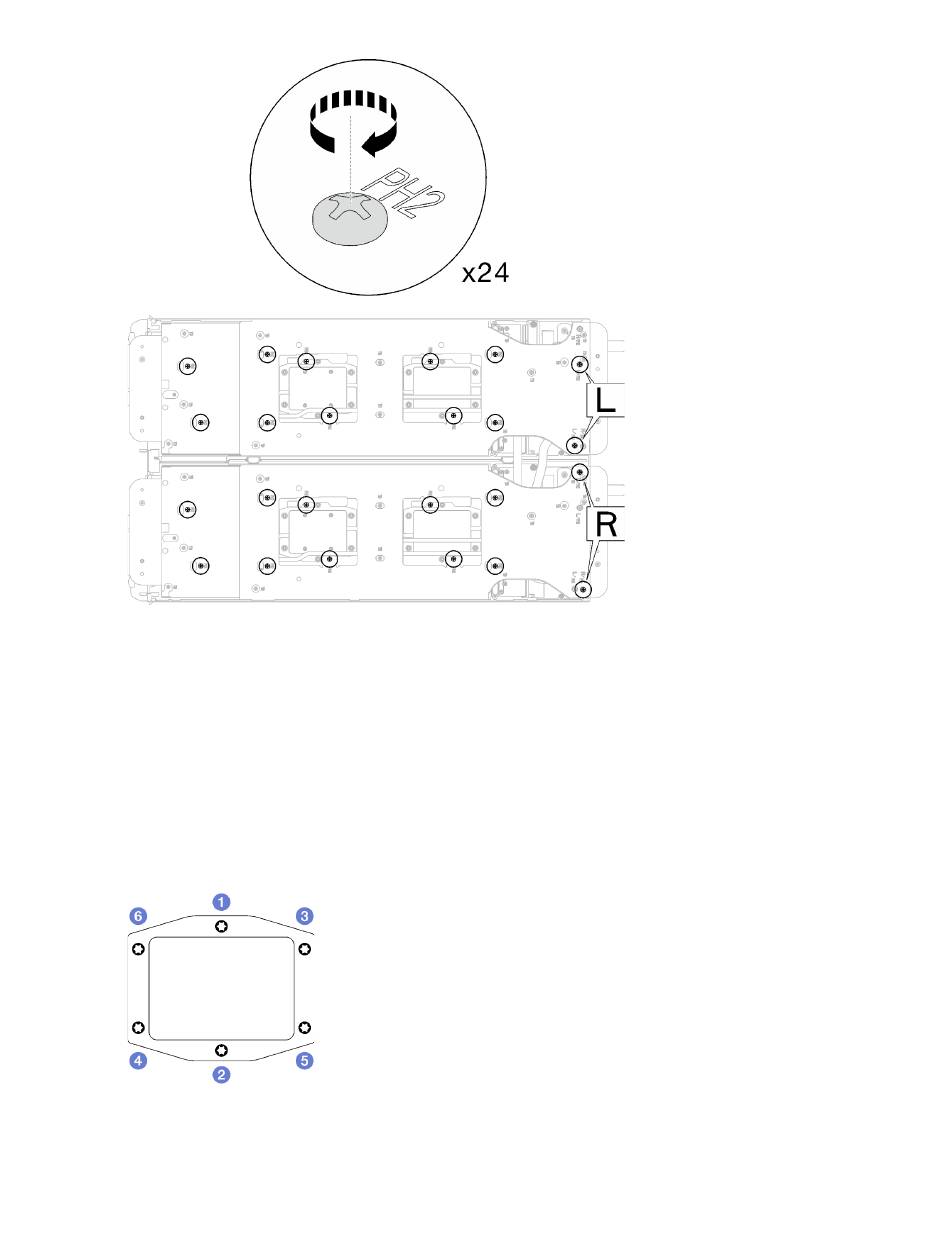

Abbildung 14. Installation der Schrauben der Wasserkreislaufhalterung
Schritt 6. Entfernen Sie die Schrauben an der Kühlplatte des Prozessors (12 x T20-Torx-Schrauben pro
Knoten). Befolgen Sie die Schraubenreihenfolge auf dem Etikett der Prozessorkühlplatte und lösen
Sie die Schrauben mit einem normalen Schraubendreher. Lösen Sie jede Schraube vollständig und
fahren Sie dann mit der nächsten Schraube fort.
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
1,12-1,46 Newtonmeter bzw. 10-13 Poundforce Inch.
Lösen Sie jede Schraube vollständig und gehen Sie dabei entsprechend der folgenden
Reihenfolge vor: 6 ➙ 5 ➙ 4 ➙ 3 ➙ 2 ➙ 1
Abbildung 15. Etikett an der Prozessorkühlplatte
24
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
