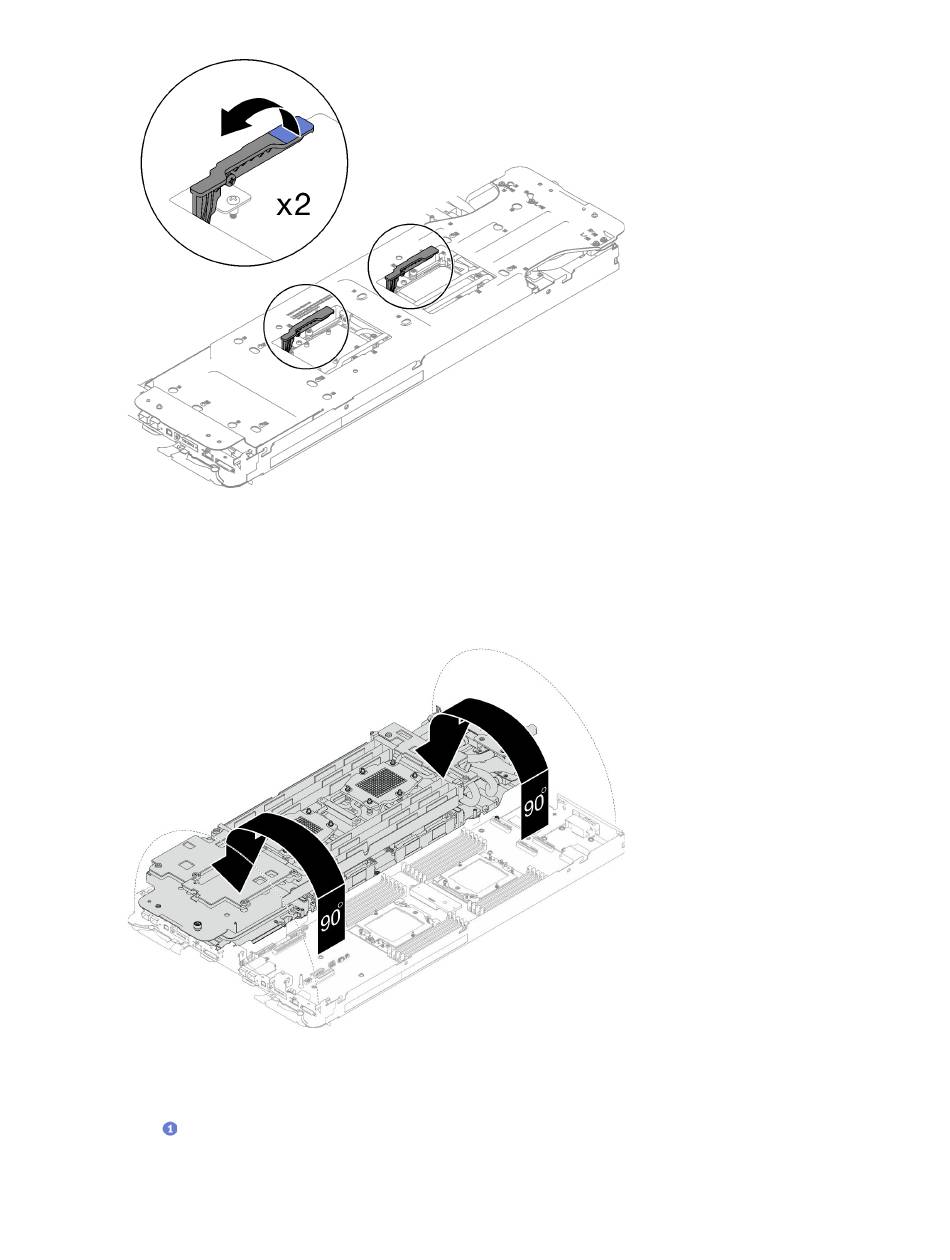

Abbildung 201. Trennen des Wasserkreislaufs vom Prozessor
Schritt 8. Drehen Sie den Wasserkreislauf vorsichtig so, dass eine Hälfte auf der anderen Hälfte sitzt.
Anmerkung: Neigen Sie nicht den Wasserkreislauf. Halten Sie den Wasserkreislauf horizontal mit
dem Einbaurahmen.
Abbildung 202. Wasserkreislauf falten
Schritt 9. Entfernen Sie die Stromversorgungsplatine.
a.
Entfernen Sie die fünf M3-Schrauben (pro Knoten) mit einem 3/16"-
Sechskantschraubendreher.
174
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
