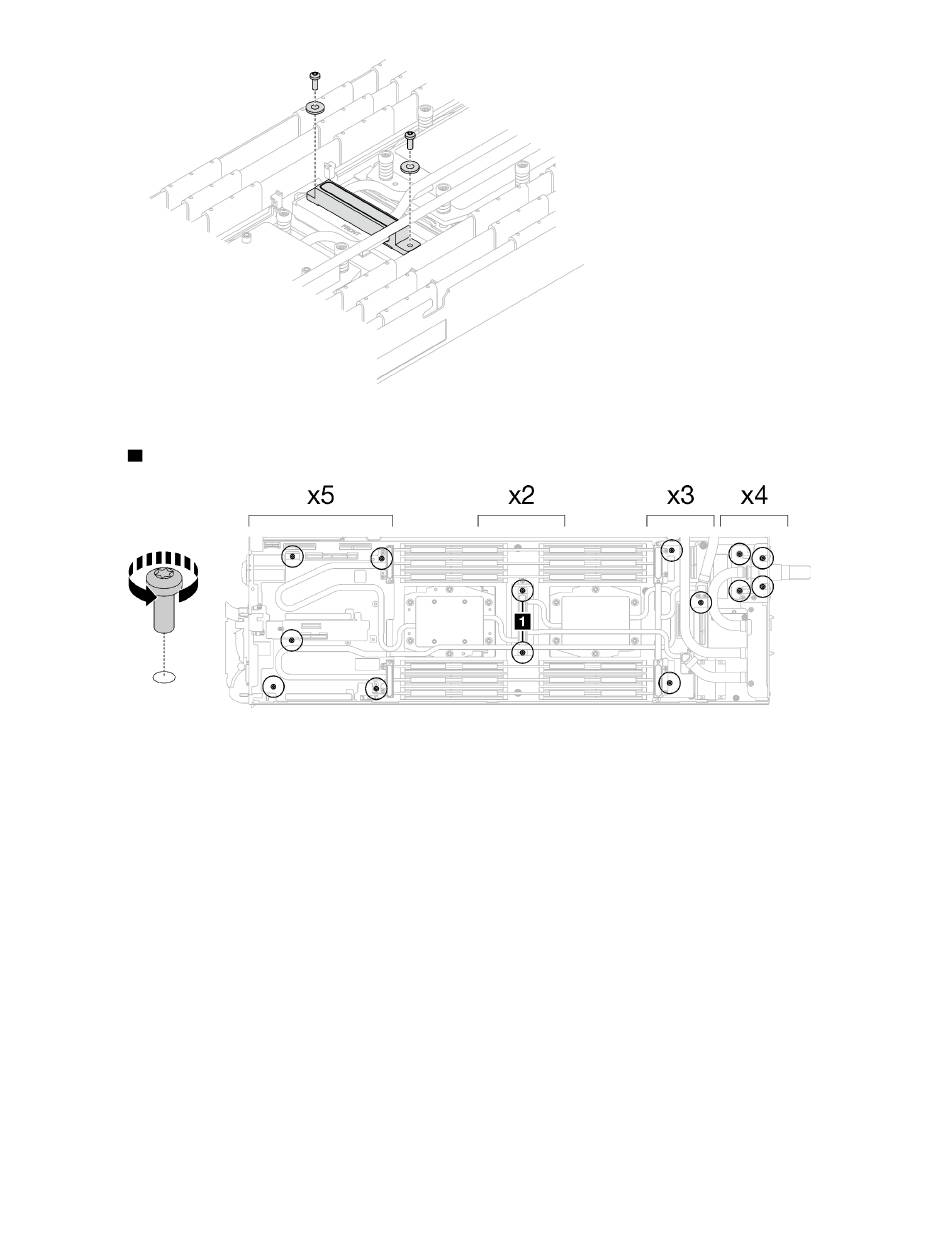

Abbildung 11. Schrauben der VR-Kühlplatte mit Unterlegscheiben
VR-Kühlplattenschrauben (2 x)
1
Abbildung 12. Entfernen der Schrauben des Wasserkreislaufs
Schritt 4. Richten Sie zwei Wasserkreislaufhalterungen mit den Führungsstiften aus. Senken Sie dann die
zwei Wasserkreislaufhalterungen vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem
Wasserkreislauf eingesetzt sind.
22
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
