Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie den DIMM-Kamm. Siehe
e. Entfernen Sie die Speichermodule. Siehe
f. Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe
Rückwandplatinenbaugruppe entfernen" auf Seite
Anmerkung: Die Kühlplatte der M.2-Rückwandplatine muss ebenfalls entfernt werden.
g. Entfernen Sie die Laufwerkhalterung. Siehe
h. PCIe-Adapterbaugruppe entfernen. Je nach Serverkonfiguration siehe
Adapterkartenbaugruppe entfernen (ConnectX-6)" auf Seite
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 200)" auf Seite 144
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 400)" auf Seite
Schritt 2. Entfernen Sie die zehn Schrauben, um den Schnellanschluss zu lösen.

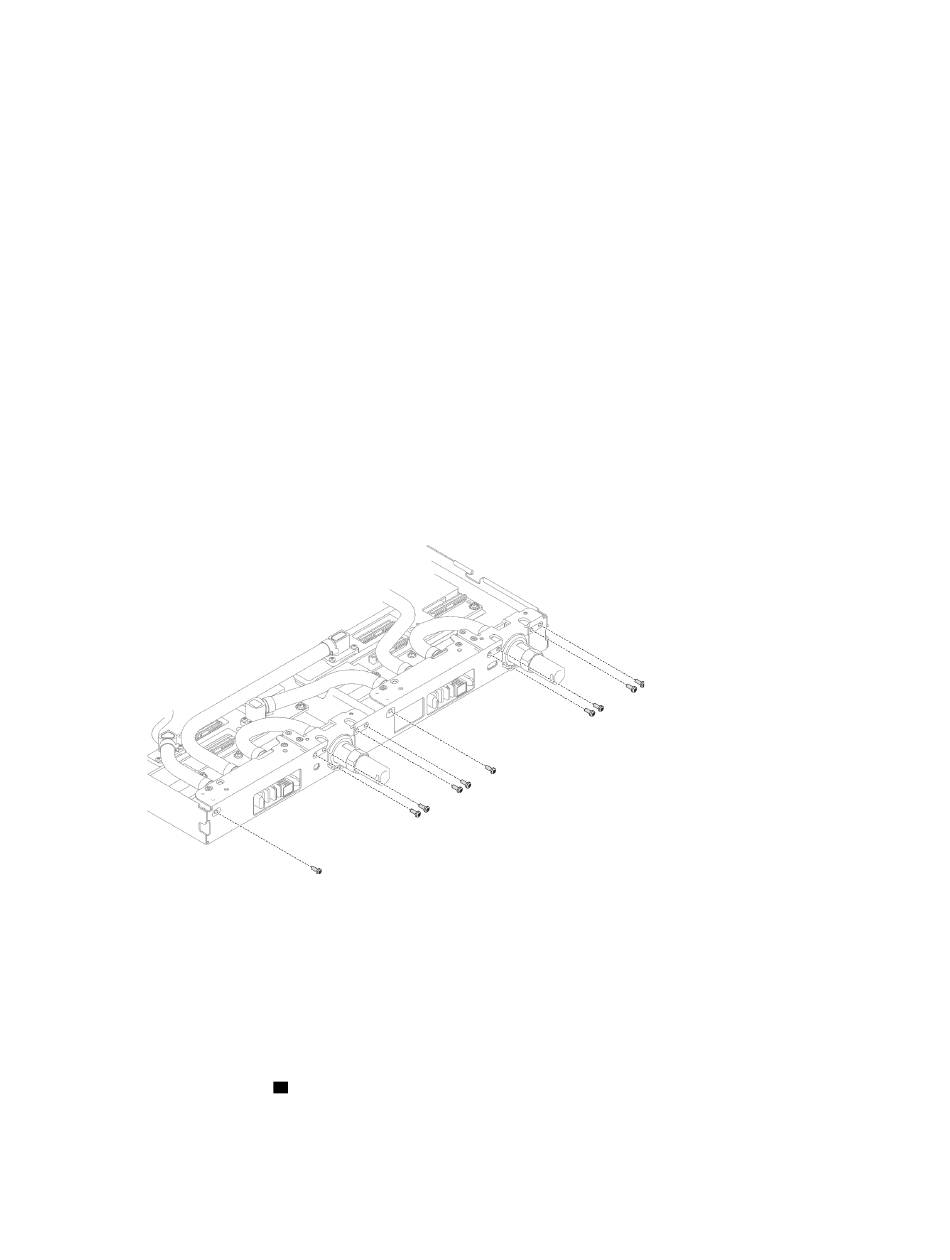

Abbildung 10. Entfernen der Schrauben vom Schnellanschluss
Schritt 3. Entfernen Sie die Schrauben am Wasserkreislauf und Schnellanschluss (14 x T10-Torx-Schrauben
pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment.
Anmerkungen:
• Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der
Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in.
• Wenn Sie die
Unterlegscheiben. Achten Sie darauf, die Unterlegscheiben für die spätere Verwendung
aufzubewahren. (Je nach Konfiguration befinden sich möglicherweise keine Unterlegscheiben
auf der VR-Kühlplatte. In diesem Fall müssen Sie die Unterlegscheiben nicht entfernen und
aufbewahren.)
11.
14.
VR-Kühlplattenschrauben (2x) entfernen, entfernen Sie auch die
1
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
„Querstreben entfernen" auf Seite
„DIMM-Kamm entfernen" auf Seite
„Speichermodul entfernen" auf Seite
„M.2-
105.
„Laufwerkhalterung entfernen" auf Seite
135,
.
Kapitel 1 Prozeduren beim Hardwareaustausch
17.
49.
116.
53.
„PCIe-
„PCIe-
oder „PCIe-
157.
