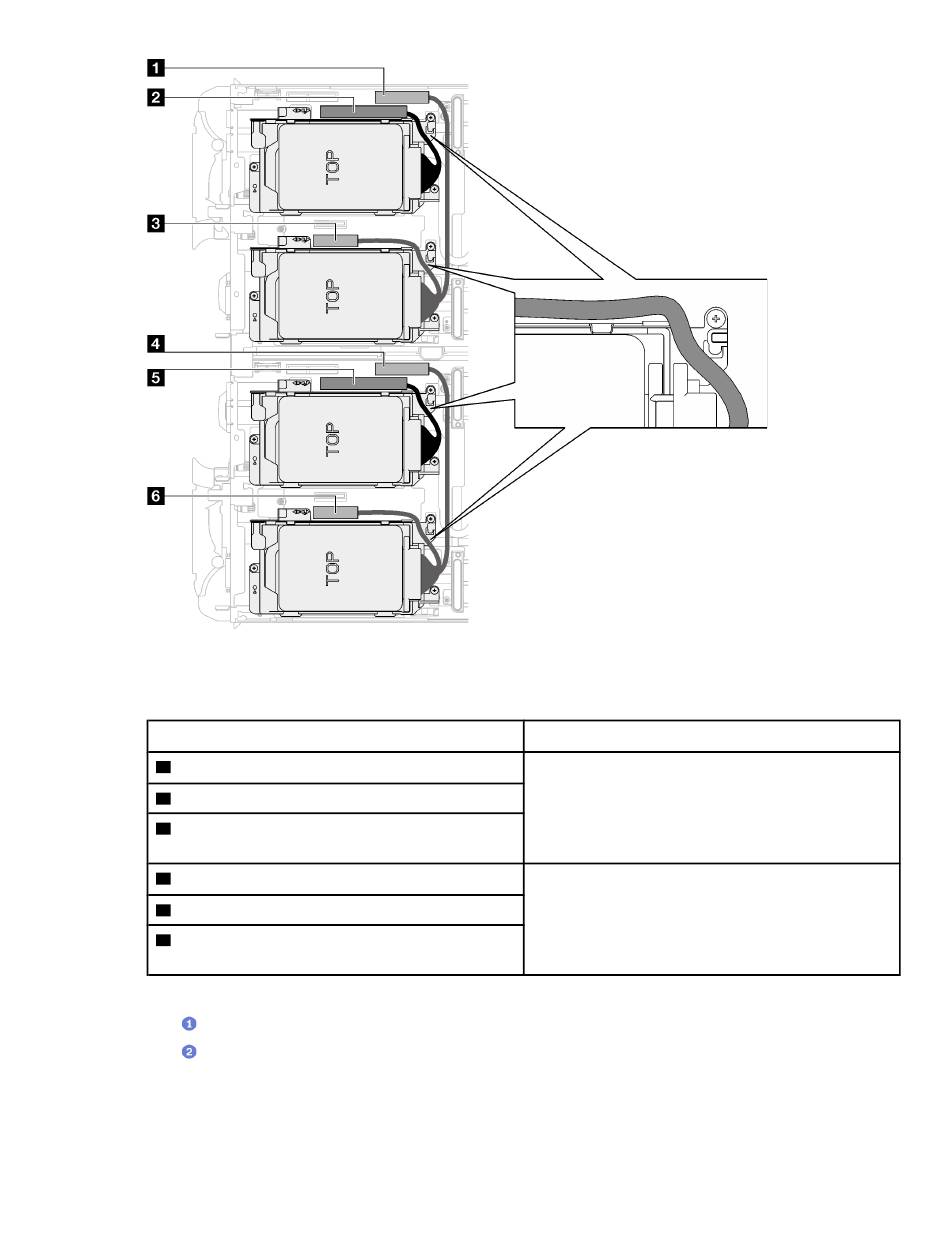

Abbildung 81. Kabelführung der Laufwerkbaugruppe für alle NVMe-Laufwerke
Tabelle 12. Kabelführung der Laufwerkbaugruppe für alle NVMe-Laufwerke
Anschluss auf der Systemplatine
PCIe 3 – Laufwerkposition 0/1 (nur NVMe)
1
PCIe 2/SATA – Laufwerk 2/3
2
Netz- und Seitenbandsignal für Adapterkarte 1
3
oder Laufwerkposition 0/1
PCIe 3 – Laufwerkposition 0/1 (nur NVMe)
4
PCIe 2/SATA – Laufwerk 2/3
5
Netz- und Seitenbandsignal für Adapterkarte 1
6
oder Laufwerkposition 0/1
Schritt 3. Entfernen Sie die Laufwerkhalterung.
a. Entfernen Sie die drei Schrauben.
b. Entfernen Sie die Laufwerkbaugruppe aus dem Knoten.
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden
Abbildungen, jedoch ist das Installationsverfahren identisch.
Knoten
Linker Knoten
Rechter Knoten
.
Kapitel 1 Prozeduren beim Hardwareaustausch
75
