Lenovo ThinkSystem SD665 V3 Neptune DWC Hardware-Wartungshandbuch Seite 139

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen,
jedoch ist die Methode zum Entfernen identisch.
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. PCIe-Adapterbaugruppe entfernen. Je nach Serverkonfiguration siehe
Adapterkartenbaugruppe entfernen (ConnectX-6)" auf Seite
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 200)" auf Seite 144
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 400)" auf Seite

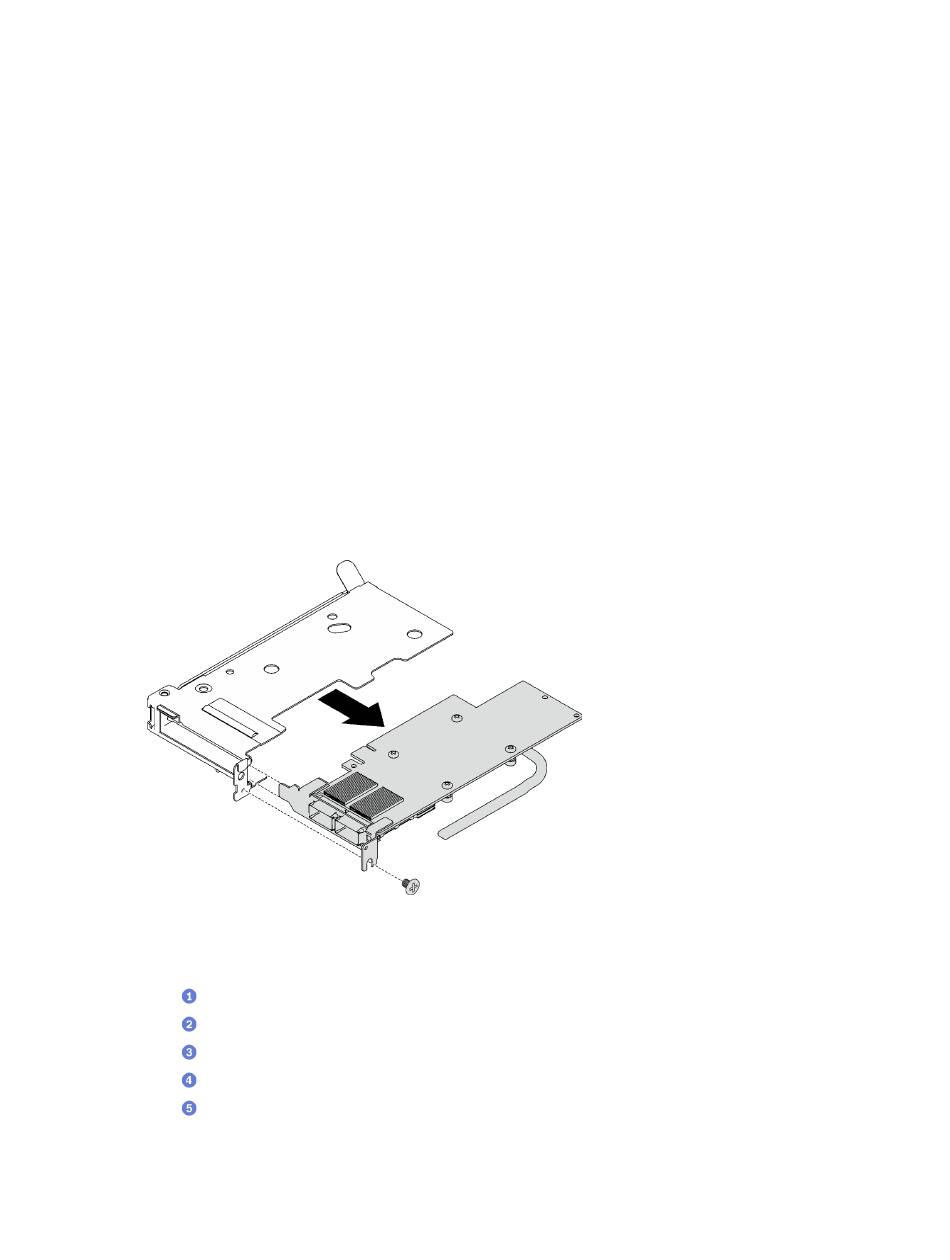

Schritt 2. Entfernen Sie die Schraube. Fassen Sie anschließend den Adapter an den Kanten und ziehen Sie
ihn vorsichtig aus dem PCIe-Adapterrahmen.
Abbildung 143. Entfernen des PCIe-Adapters
Schritt 3. Trennen Sie das Kabel bei gemeinsam genutzten oder Socket Direct-Konfigurationen.
a. Ziehen Sie die zwei Verriegelungen vorsichtig nach außen.
b. Öffnen Sie die untere Kabelklemmenabdeckung.
c. Entfernen Sie die Kabelklemme von den Anschlüssen.
d. Ziehen Sie die schwarzen Kunststofffolien vorsichtig nach außen.
e. Ziehen Sie die Kabelanschlüsse aus dem Adapter.
11.
14.
„Querstreben entfernen" auf Seite
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
17.
„PCIe-
135, „PCIe-
157.
.
Kapitel 1 Prozeduren beim Hardwareaustausch
oder „PCIe-
131
