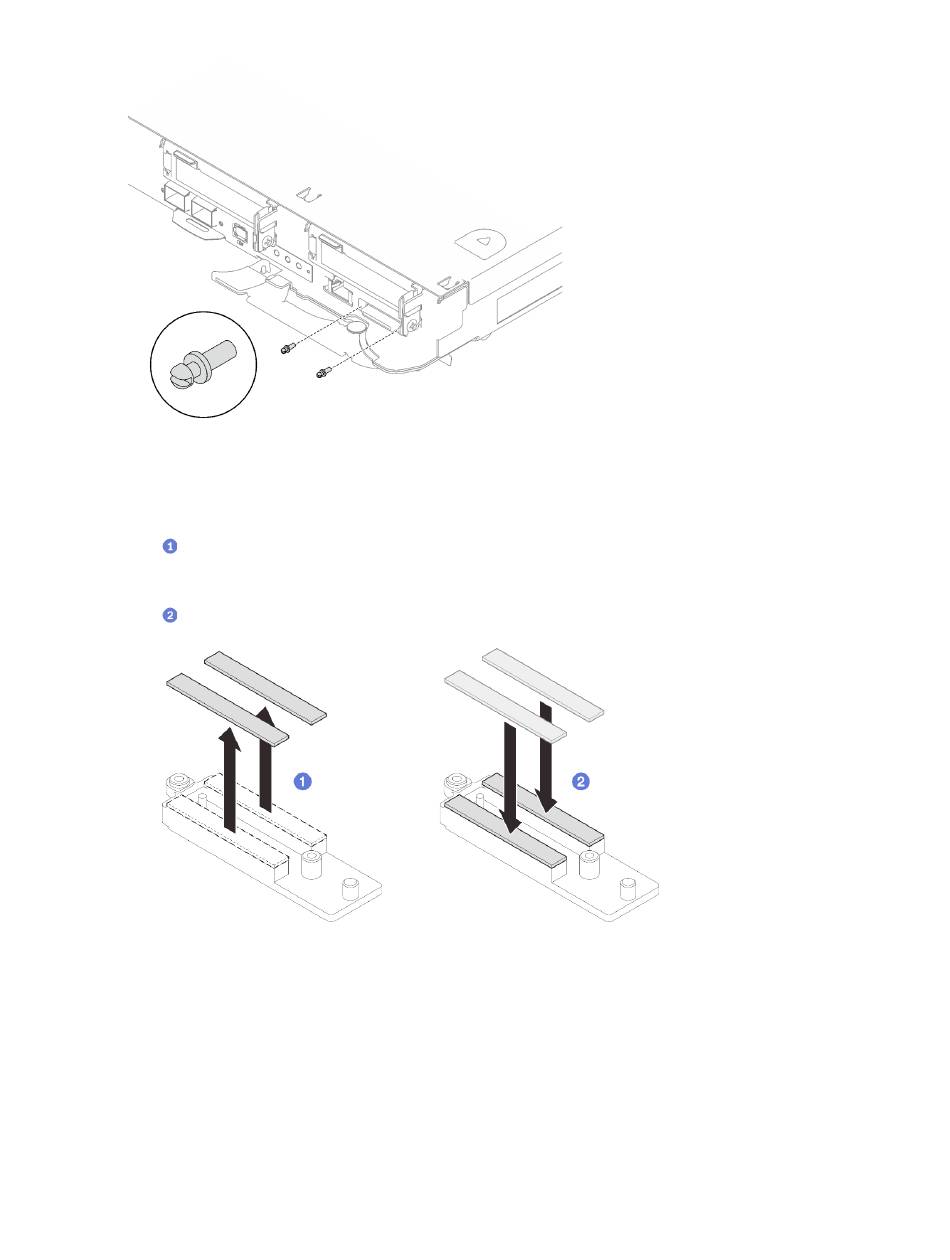

Abbildung 277. Anbringen der KVM-Schrauben
Systemplatine ohne geschirmte Kabel versetzen
Schritt 9. Tauschen Sie die Putty-Pads an der VR-Leiterplatte.
a.
Entfernen Sie die Rückstände des zuvor entfernten Putty-Pads mit einem alkoholhaltigen
Reinigungstuch von der VR-Leiterplatte. Die Putty-Pads befinden sich an der Unterseite der
VR-Leiterplatte.
b.
Bringen Sie das VR-1,5-mm-Putty-Pad an der Unterseite der VR-Leiterplatte an.
Abbildung 278. Austauschen der VR-Putty-Pads der Leiterplatte
Schritt 10. Richten Sie die VR-Leiterplatte an den Öffnungen in der Systemplatine aus. Ziehen Sie dann die
zwei M3-Schrauben (pro Knoten) an.
Anmerkung: An der Unterseite der VR-Leitplatte ist ein Putty-Pad angebracht. Halten Sie die VR-
Leitplatte vorsichtig, um das Putty-Pad nicht zu beschädigen.
232
