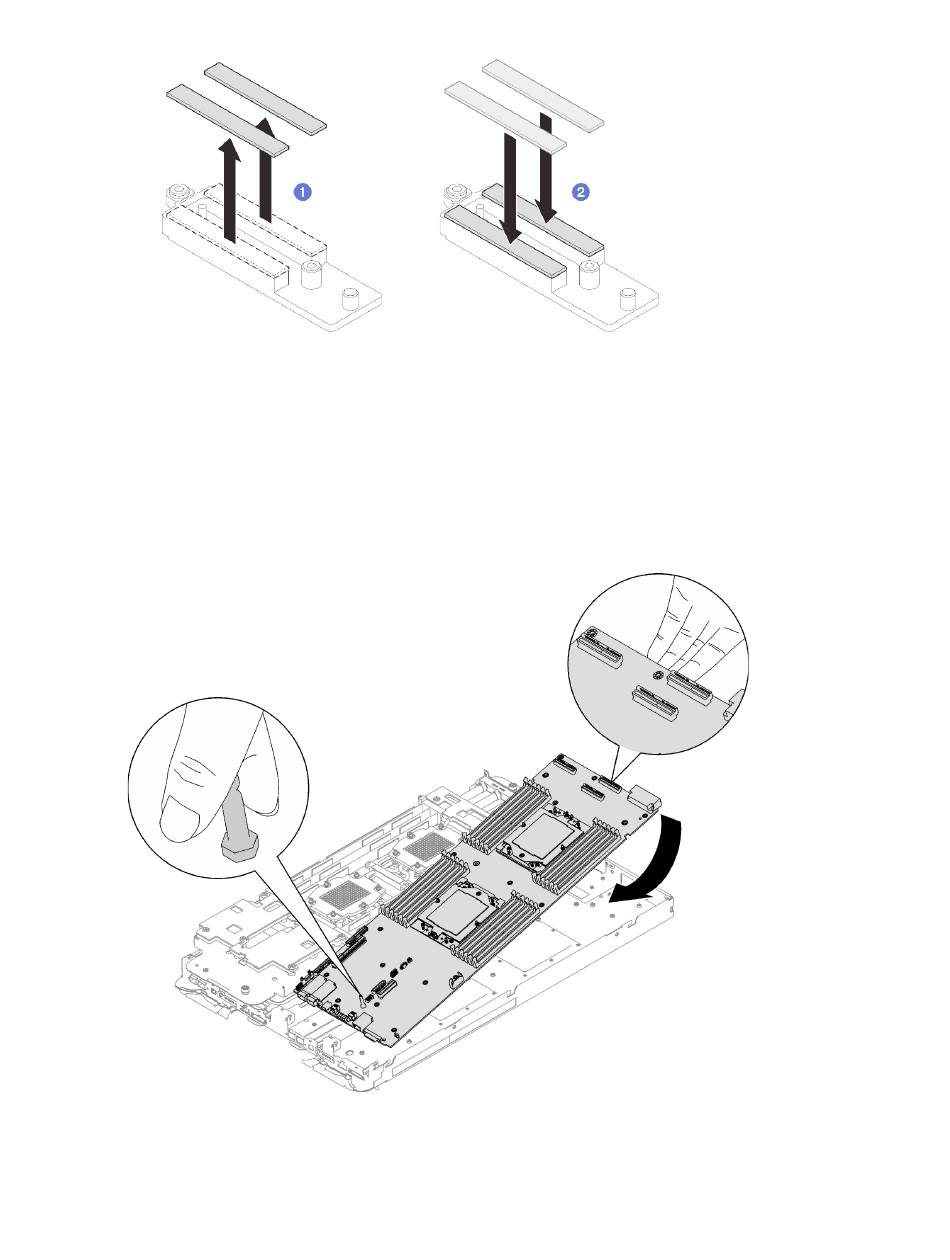

Abbildung 248. Austauschen der VR-Putty-Pads der Leiterplatte
Schritt 2. Installieren Sie die Systemplatine.
a.
Halten Sie den vorderen Führungsstift vorsichtig fest und neigen Sie die Systemplatine.
b.
Richten Sie die Anschlüsse an den entsprechenden Öffnungen an der Vorderseite des
Knotens aus und schieben Sie die Systemplatine dann vorsichtig nach vorne.
Anmerkung: Berühren Sie die Anschlüsse auf der Systemplatine nicht. Achten Sie darauf, keine
umliegenden Komponenten im Knoten zu beschädigen.
Abbildung 249. Systemplatineneinbau
Geschirmte Kabel installieren
214
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
