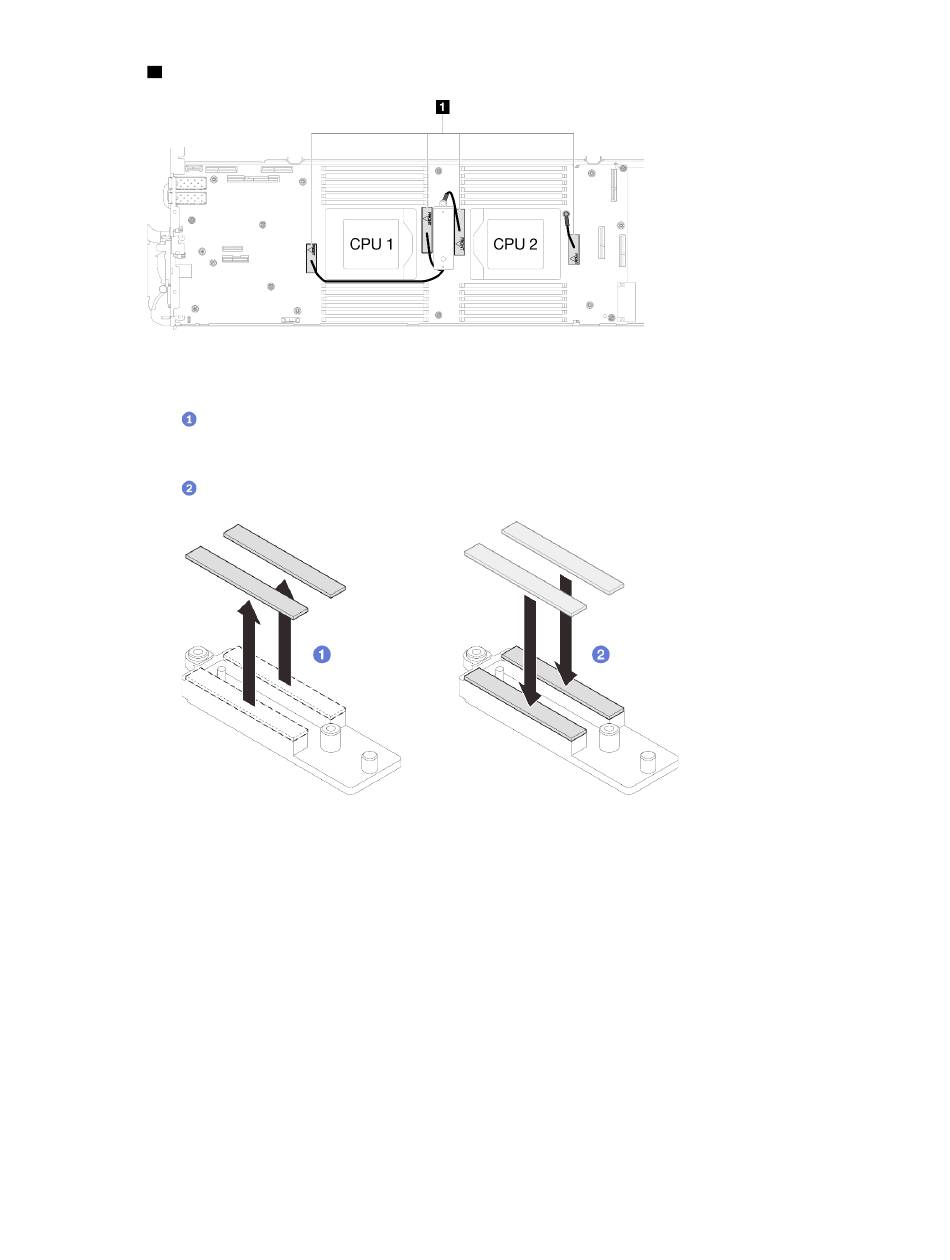

Geschirmte Kabel
1
Systemplatine mit geschirmten Kabeln versetzen
Schritt 2. Tauschen Sie die Putty-Pads an der VR-Leiterplatte.
a.
Entfernen Sie die Rückstände des zuvor entfernten Putty-Pads mit einem alkoholhaltigen
Reinigungstuch von der VR-Leiterplatte. Die Putty-Pads befinden sich an der Unterseite der
VR-Leiterplatte.
b.
Bringen Sie das VR-2,5-mm-Putty-Pad an der Unterseite der VR-Leiterplatte an.
Abbildung 268. Austauschen der VR-Putty-Pads der Leiterplatte
Schritt 3. Installieren Sie die Systemplatine.
a.
Halten Sie den vorderen Führungsstift vorsichtig fest und neigen Sie die Systemplatine.
b.
Richten Sie die Anschlüsse an den entsprechenden Öffnungen an der Vorderseite des
Knotens aus und schieben Sie die Systemplatine dann vorsichtig nach vorne.
Anmerkung: Berühren Sie die Anschlüsse auf der Systemplatine nicht. Achten Sie darauf, keine
umliegenden Komponenten im Knoten zu beschädigen.
.
Kapitel 1
Prozeduren beim Hardwareaustausch
227
