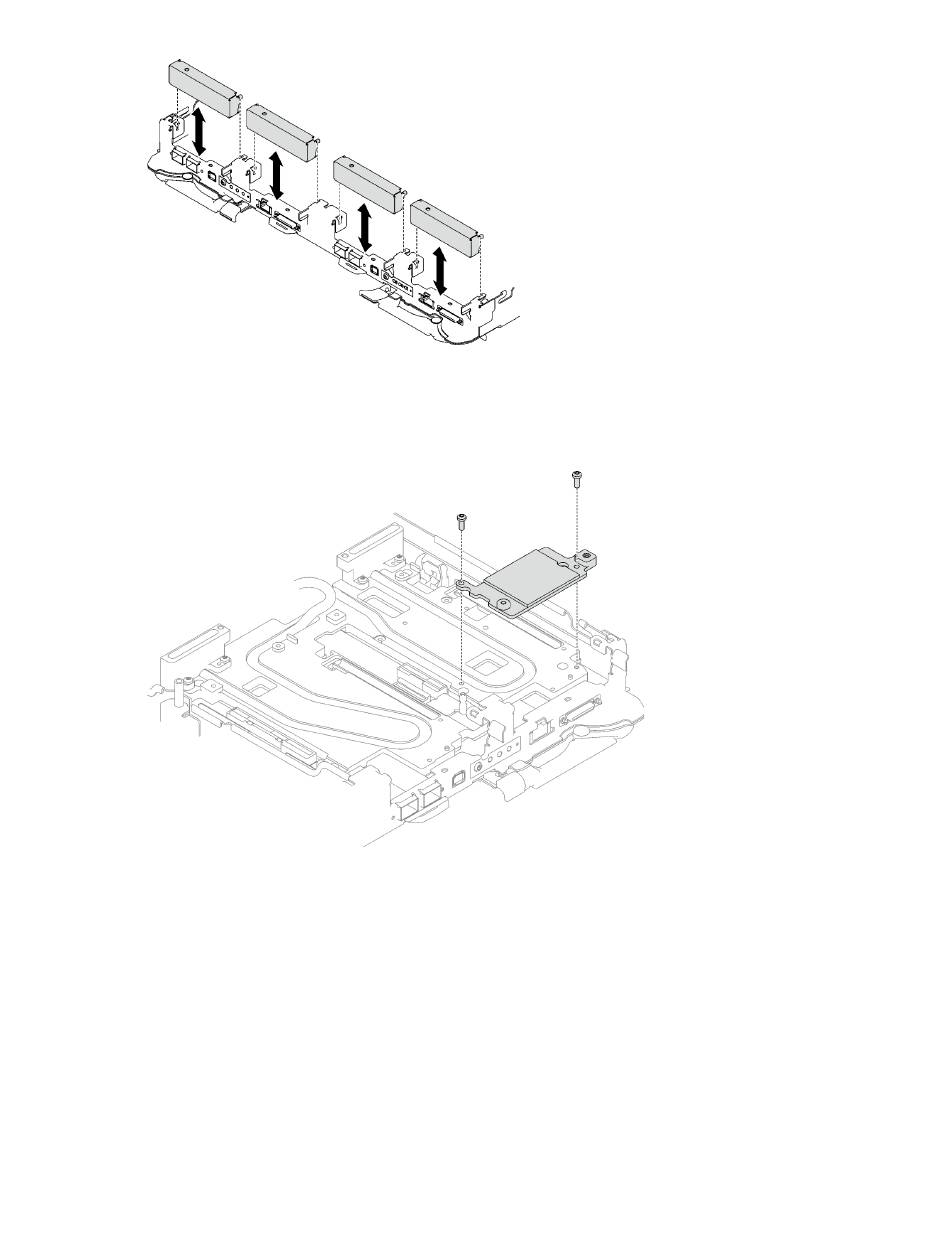

Abbildung 156. Entfernen der Abdeckblende für Frontblende
Schritt 2. Wenn die Schnittstellenplatte entfernt wurde, setzen Sie die Schnittstellenplatte auf den Knoten
und befestigen Sie sie anschließend mit zwei T10-Torx-Schrauben.
Abbildung 157. Installation der Schnittstellenplatte
Schritt 3. Ersetzen Sie das Putty-Pad der Schnittstellenplatte durch ein neues. Befolgen Sie unbedingt die
Richtlinien zum Austauschen von
Gap-Pads/Putty-Pads.
Kapitel 1
.
Prozeduren beim Hardwareaustausch
141
