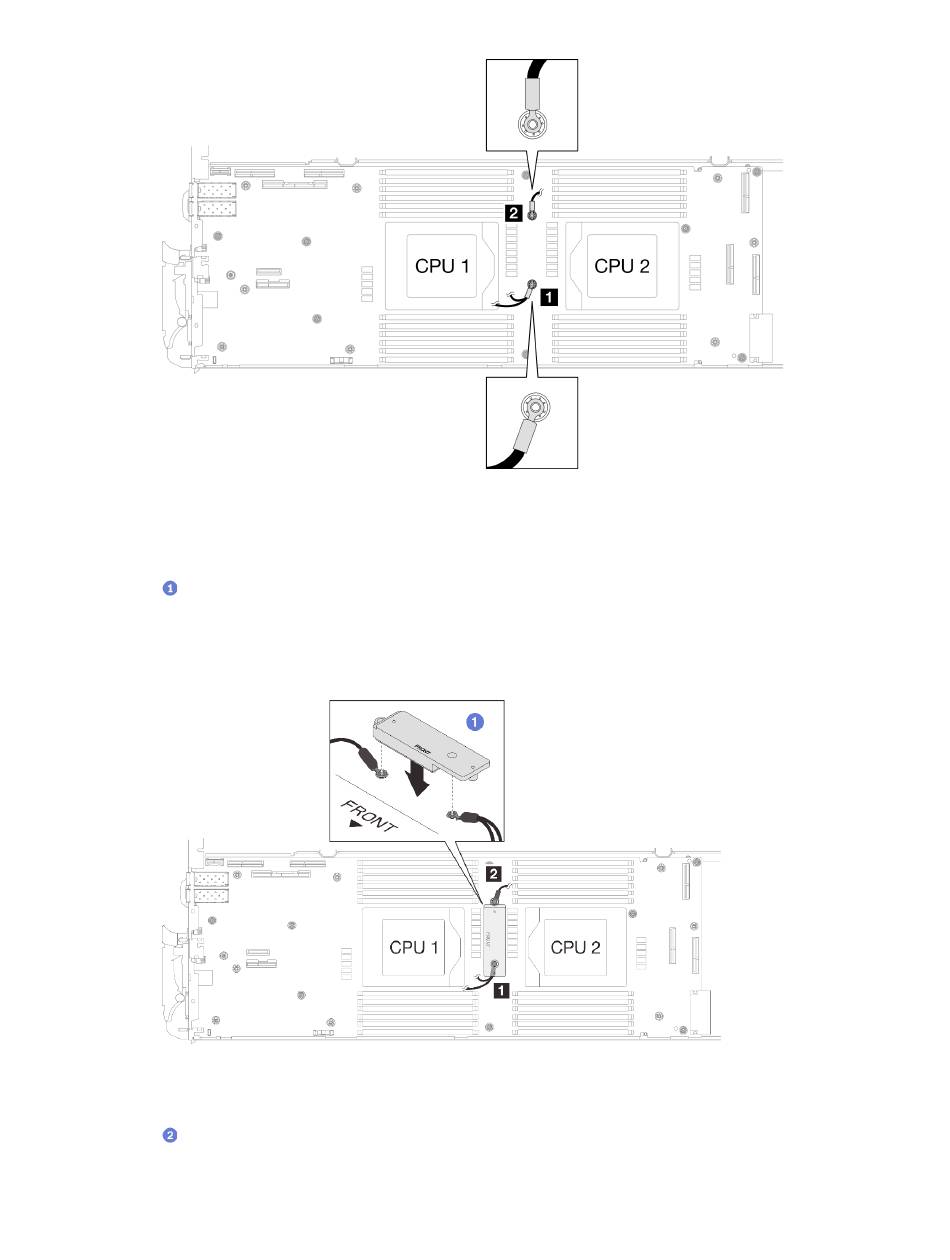

Abbildung 252. Ausrichten von abgeschirmtem Kabel 1/2 und abgeschirmtem Kabel 3 mit
Schraubenlöchern
Schritt 5. Installieren Sie die geschirmten Kabel 1/2 und 3.
a.
Die Markierung „FRONT" auf der VR-Leiterplatte muss zur Vorderseite des Einbaurahmens
weisen. Platzieren Sie dann die VR-Leiterplatte auf den zwei Ringkabelschuhen.
Anmerkung: An der Unterseite der VR-Leitplatte ist ein Putty-Pad angebracht. Halten Sie die
VR-Leitplatte vorsichtig, um das Putty-Pad nicht zu beschädigen.
Abbildung 253. Ausrichten der VR-Leiterplatte, geschirmten Kabel und Schraubenlöcher auf der
Systemplatine
b.
Drücken Sie die VR-Leiterplatte leicht nach unten.
216
ThinkSystem SD665 V3 Neptune DWC Einbaurahmen Hardware-Wartungshandbuch
