Lenovo ThinkSystem SD665 V3 Neptune DWC Hardware-Wartungshandbuch Seite 132

– Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren.
Antistatikhandschuhe können ebenfalls verwendet werden.
– Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren
könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.
– Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass
diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.
– Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen
oder fallen lassen.
– Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der
Speichermodule, da das harte Metall die Speichermodule beschädigen kann.
– Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da
es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten
kommen kann.
– In nicht verwendeten Steckplätzen müssen DIMM-Abdeckblenden für eine ordnungsgemäße Kühlung
installiert werden.

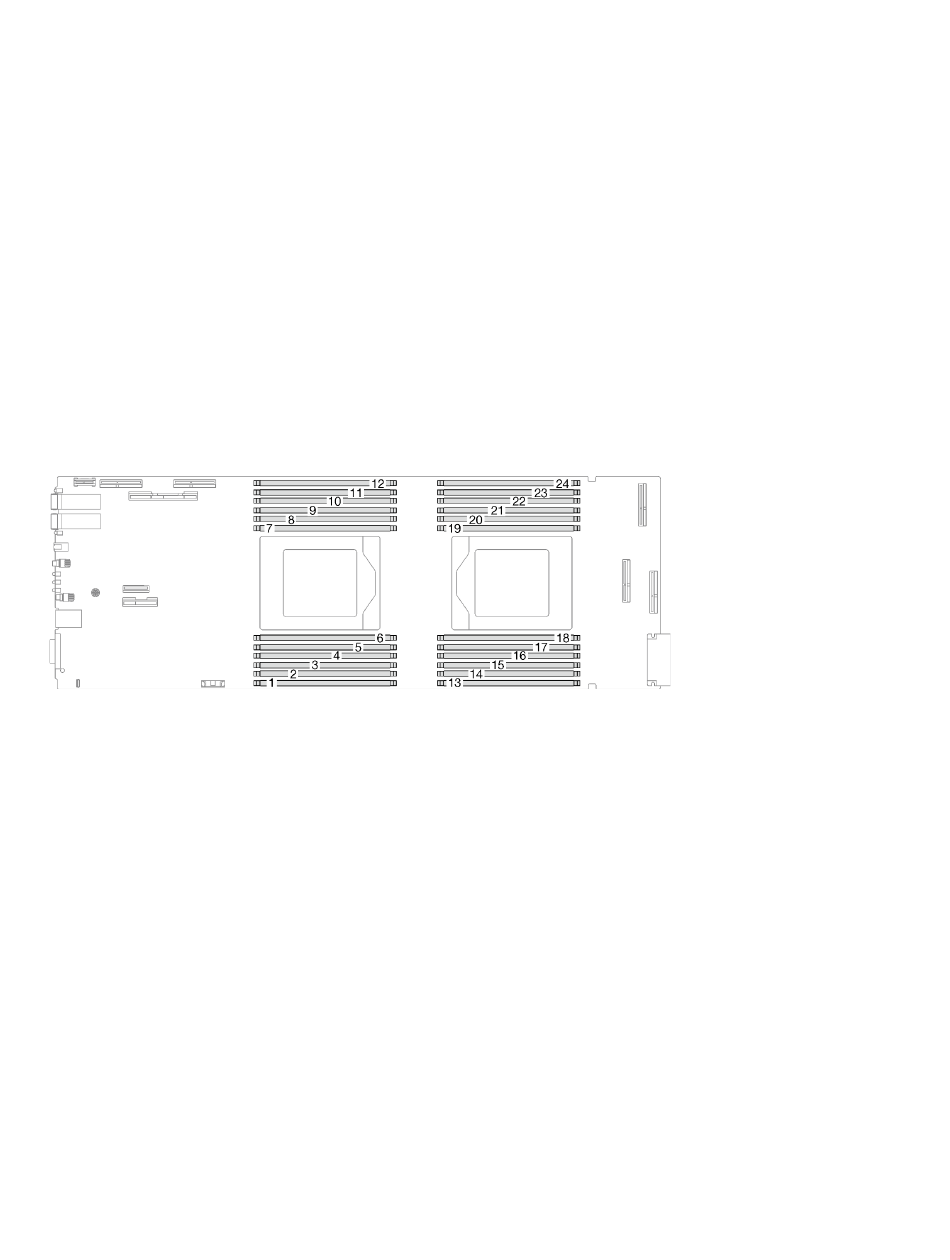

In der folgenden Abbildung ist die Position der Speichermodul-Steckplätze auf der Systemplatine dargestellt.
Abbildung 136. Position der Speichermodul-Anschlüsse
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen,
jedoch ist das Installationsverfahren identisch.
Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die
Firmware oder den Treiber aktualisieren.
• Unter
https://datacentersupport.lenovo.com/products/servers/thinksystem/sd665v3/7d9p/downloads/driver-
list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.
• Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware
aktualisieren" im Benutzerhandbuch oder im Systemkonfigurationshandbuch.
Vorgehensweise
Anmerkungen:
• Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel
vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und
ist sicher für den Umgang mit Speichermodulen.
• Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrer Lösung ab.
Schritt 1. Entfernen Sie das Speichermodul-Werkzeug, das am DIMM-Kamm befestigt ist.
