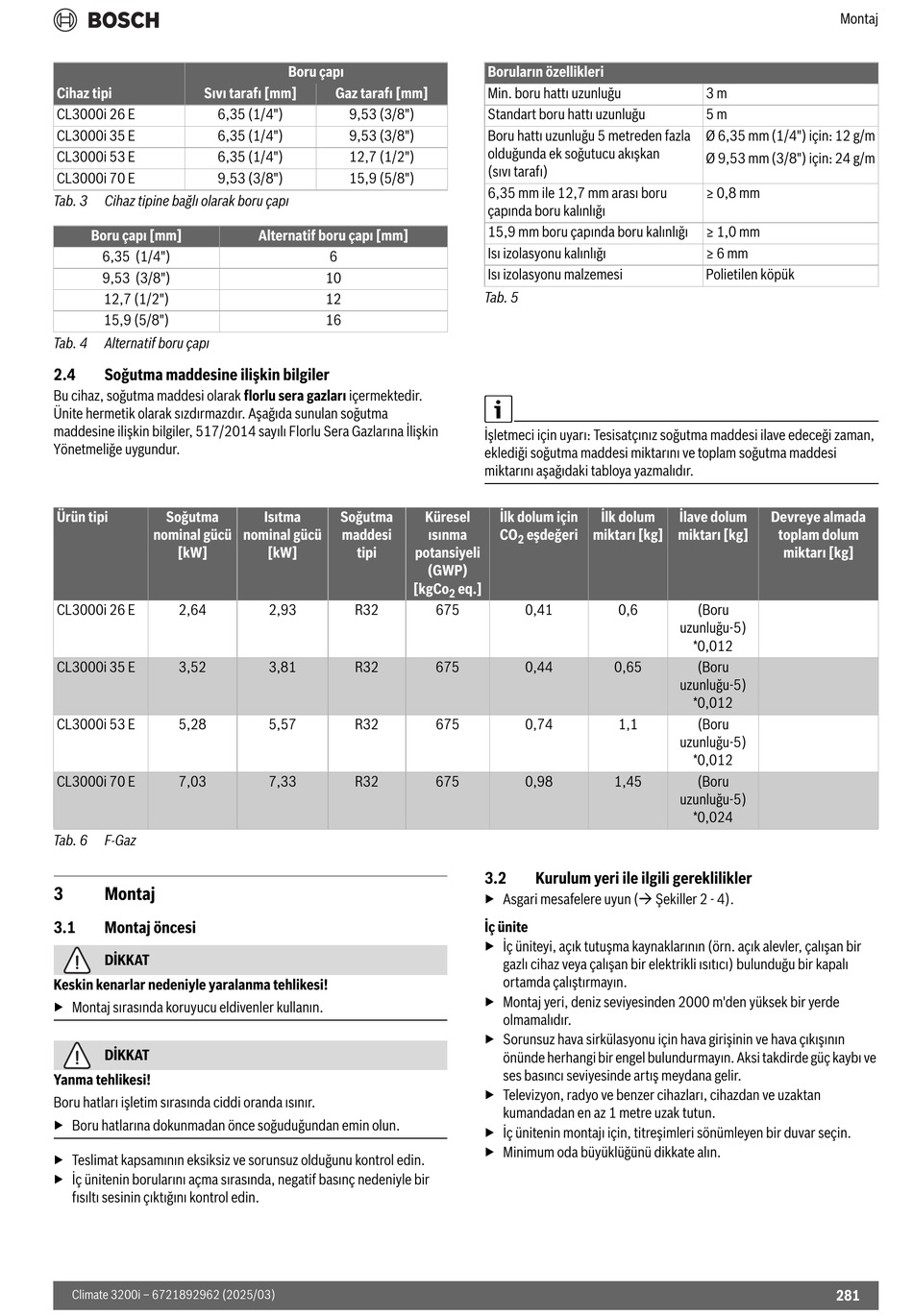

Cihaz tipi Sıvı tarafı [mm]
CL3000i 26 E 6,35 (1/4")
CL3000i 35 E 6,35 (1/4")
CL3000i 53 E 6,35 (1/4")
CL3000i 70 E 9,53 (3/8")
Tab. 3 Cihaz tipine bağlı olarak boru çapı
Boru çapı [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 4 Alternatif boru çapı
2.4 Soğutma maddesine ilişkin bilgiler
Bu cihaz, soğutma maddesi olarak florlu sera gazları içermektedir.
Ünite hermetik olarak sızdırmazdır. Aşağıda sunulan soğutma
maddesine ilişkin bilgiler, 517/2014 sayılı Florlu Sera Gazlarına İlişkin
Yönetmeliğe uygundur.
Ürün tipi Soğutma
nominal gücü
[kW]
CL3000i 26 E 2,64
CL3000i 35 E 3,52
CL3000i 53 E 5,28
CL3000i 70 E 7,03
Tab. 6 F-Gaz
3 Montaj
3.1 Montaj öncesi
DİKKAT
Keskin kenarlar nedeniyle yaralanma tehlikesi!
▶ Montaj sırasında koruyucu eldivenler kullanın.
DİKKAT
Yanma tehlikesi!
Boru hatları işletim sırasında ciddi oranda ısınır.
▶ Boru hatlarına dokunmadan önce soğuduğundan emin olun.
▶ Teslimat kapsamının eksiksiz ve sorunsuz olduğunu kontrol edin.
▶ İç ünitenin borularını açma sırasında, negatif basınç nedeniyle bir
fısıltı sesinin çıktığını kontrol edin.
Climate 3200i – 6721892962 (2025/03)
Boru çapı
Gaz tarafı [mm]
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Alternatif boru çapı [mm]
6
10
12
16
Isıtma Soğutma
nominal gücü maddesi
[kW] tipi potansiyeli
[kgCo
2,93 R32
3,81 R32
5,57 R32
7,33 R32
Boruların özellikleri
Min. boru hattı uzunluğu
Standart boru hattı uzunluğu
Boru hattı uzunluğu 5 metreden fazla
olduğunda ek soğutucu akışkan
(sıvı tarafı)
6,35 mm ile 12,7 mm arası boru
çapında boru kalınlığı
15,9 mm boru çapında boru kalınlığı
Isı izolasyonu kalınlığı
Isı izolasyonu malzemesi
Tab. 5
İşletmeci için uyarı: Tesisatçınız soğutma maddesi ilave edeceği zaman,
eklediği soğutma maddesi miktarını ve toplam soğutma maddesi
miktarını aşağıdaki tabloya yazmalıdır.
Küresel İlk dolum için
ısınma CO eşdeğeri miktarı [kg]
2
(GWP)
eq.]
2
675 0,41
675 0,44
675 0,74
675 0,98
3.2 Kurulum yeri ile ilgili gereklilikler
▶ Asgari mesafelere uyun ( Şekiller 2 - 4).
İç ünite
▶ İç üniteyi, açık tutuşma kaynaklarının (örn. açık alevler, çalışan bir
gazlı cihaz veya çalışan bir elektrikli ısıtıcı) bulunduğu bir kapalı
ortamda çalıştırmayın.
▶ Montaj yeri, deniz seviyesinden 2000 m'den yüksek bir yerde
olmamalıdır.
▶ Sorunsuz hava sirkülasyonu için hava girişinin ve hava çıkışının
önünde herhangi bir engel bulundurmayın. Aksi takdirde güç kaybı ve
ses basıncı seviyesinde artış meydana gelir.
▶ Televizyon, radyo ve benzer cihazları, cihazdan ve uzaktan
kumandadan en az 1 metre uzak tutun.
▶ İç ünitenin montajı için, titreşimleri sönümleyen bir duvar seçin.
▶ Minimum oda büyüklüğünü dikkate alın.
3 m
5 m
Ø 6,35 mm (1/4") için: 12 g/m
Ø 9,53 mm (3/8") için: 24 g/m
≥ 0,8 mm
≥ 1,0 mm
≥ 6 mm
Polietilen köpük
İlk dolum İlave dolum Devreye almada
miktarı [kg]
0,6 (Boru
uzunluğu-5)
*0,012
0,65 (Boru
uzunluğu-5)
*0,012
1,1 (Boru
uzunluğu-5)
*0,012
1,45 (Boru
uzunluğu-5)
*0,024
Montaj
toplam dolum
miktarı [kg]
