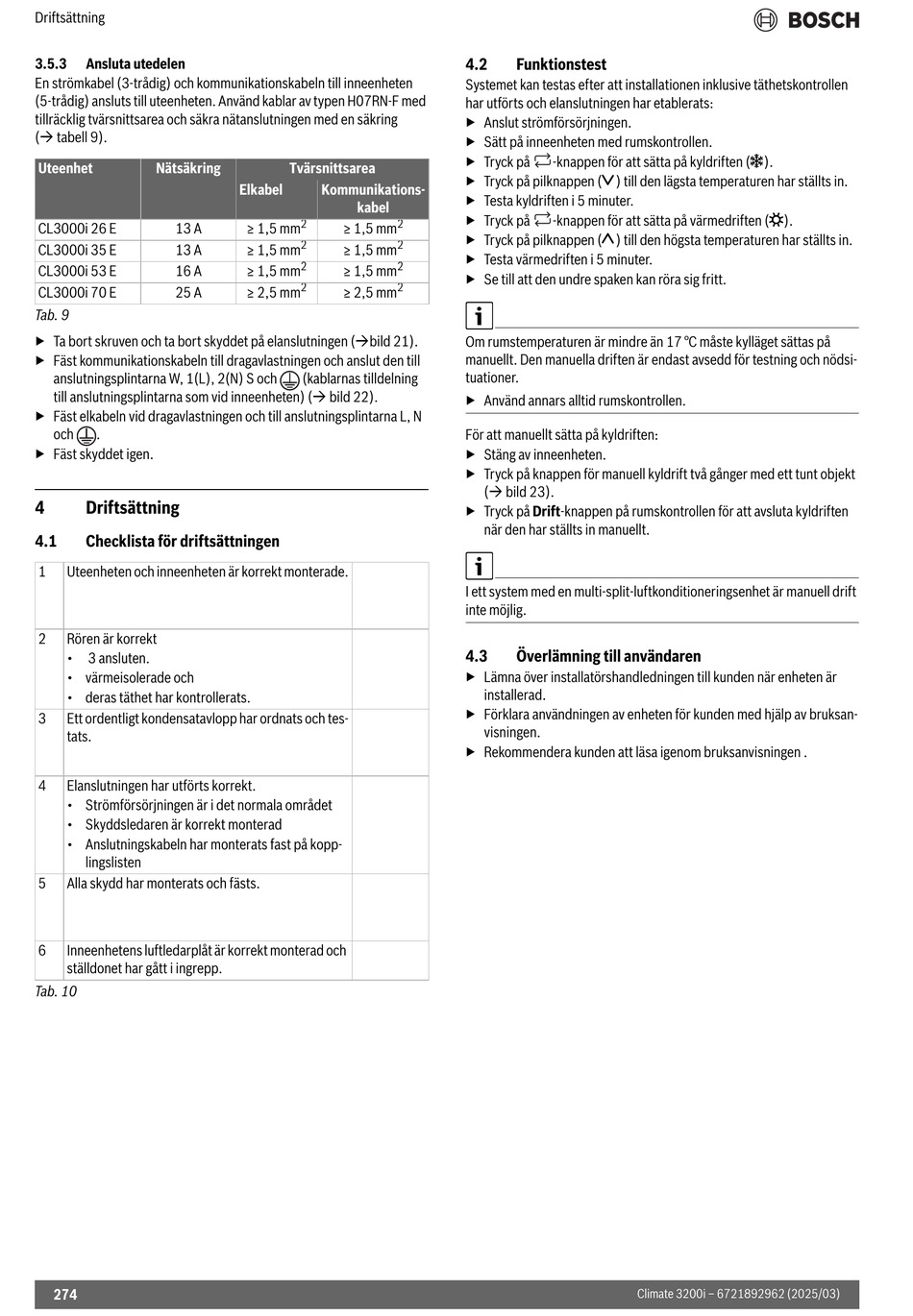

Driftsättning
3.5.3 Ansluta utedelen
En strömkabel (3-trådig) och kommunikationskabeln till inneenheten
(5-trådig) ansluts till uteenheten. Använd kablar av typen H07RN-F med
tillräcklig tvärsnittsarea och säkra nätanslutningen med en säkring
( tabell 9).
Uteenhet Nätsäkring
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Tab. 9
▶ Ta bort skruven och ta bort skyddet på elanslutningen (bild 21).
▶ Fäst kommunikationskabeln till dragavlastningen och anslut den till
anslutningsplintarna W, 1(L), 2(N) S och
till anslutningsplintarna som vid inneenheten) ( bild 22).
▶ Fäst elkabeln vid dragavlastningen och till anslutningsplintarna L, N
och .
▶ Fäst skyddet igen.
4 Driftsättning
4.1 Checklista för driftsättningen
1 Uteenheten och inneenheten är korrekt monterade.
2 Rören är korrekt
• 3 ansluten.
• värmeisolerade och
• deras täthet har kontrollerats.
3 Ett ordentligt kondensatavlopp har ordnats och tes-
tats.
4 Elanslutningen har utförts korrekt.
• Strömförsörjningen är i det normala området
• Skyddsledaren är korrekt monterad
• Anslutningskabeln har monterats fast på kopp-
lingslisten
5 Alla skydd har monterats och fästs.
6 Inneenhetens luftledarplåt är korrekt monterad och
ställdonet har gått i ingrepp.
Tab. 10
274
Tvärsnittsarea
Elkabel Kommunikations-
kabel
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 2,5 mm ≥ 2,5 mm
(kablarnas tilldelning
4.2 Funktionstest
Systemet kan testas efter att installationen inklusive täthetskontrollen
har utförts och elanslutningen har etablerats:
▶ Anslut strömförsörjningen.
▶ Sätt på inneenheten med rumskontrollen.
▶ Tryck på -knappen för att sätta på kyldriften (').
▶ Tryck på pilknappen (/) till den lägsta temperaturen har ställts in.
▶ Testa kyldriften i 5 minuter.
▶ Tryck på -knappen för att sätta på värmedriften (%).
▶ Tryck på pilknappen (.) till den högsta temperaturen har ställts in.
▶ Testa värmedriften i 5 minuter.
▶ Se till att den undre spaken kan röra sig fritt.
Om rumstemperaturen är mindre än 17 °C måste kylläget sättas på
manuellt. Den manuella driften är endast avsedd för testning och nödsi-
tuationer.
▶ Använd annars alltid rumskontrollen.
För att manuellt sätta på kyldriften:
▶ Stäng av inneenheten.
▶ Tryck på knappen för manuell kyldrift två gånger med ett tunt objekt
( bild 23).
▶ Tryck på Drift-knappen på rumskontrollen för att avsluta kyldriften
när den har ställts in manuellt.
I ett system med en multi-split-luftkonditioneringsenhet är manuell drift
inte möjlig.
4.3 Överlämning till användaren
▶ Lämna över installatörshandledningen till kunden när enheten är
installerad.
▶ Förklara användningen av enheten för kunden med hjälp av bruksan-
visningen.
▶ Rekommendera kunden att läsa igenom bruksanvisningen .
Climate 3200i – 6721892962 (2025/03)
