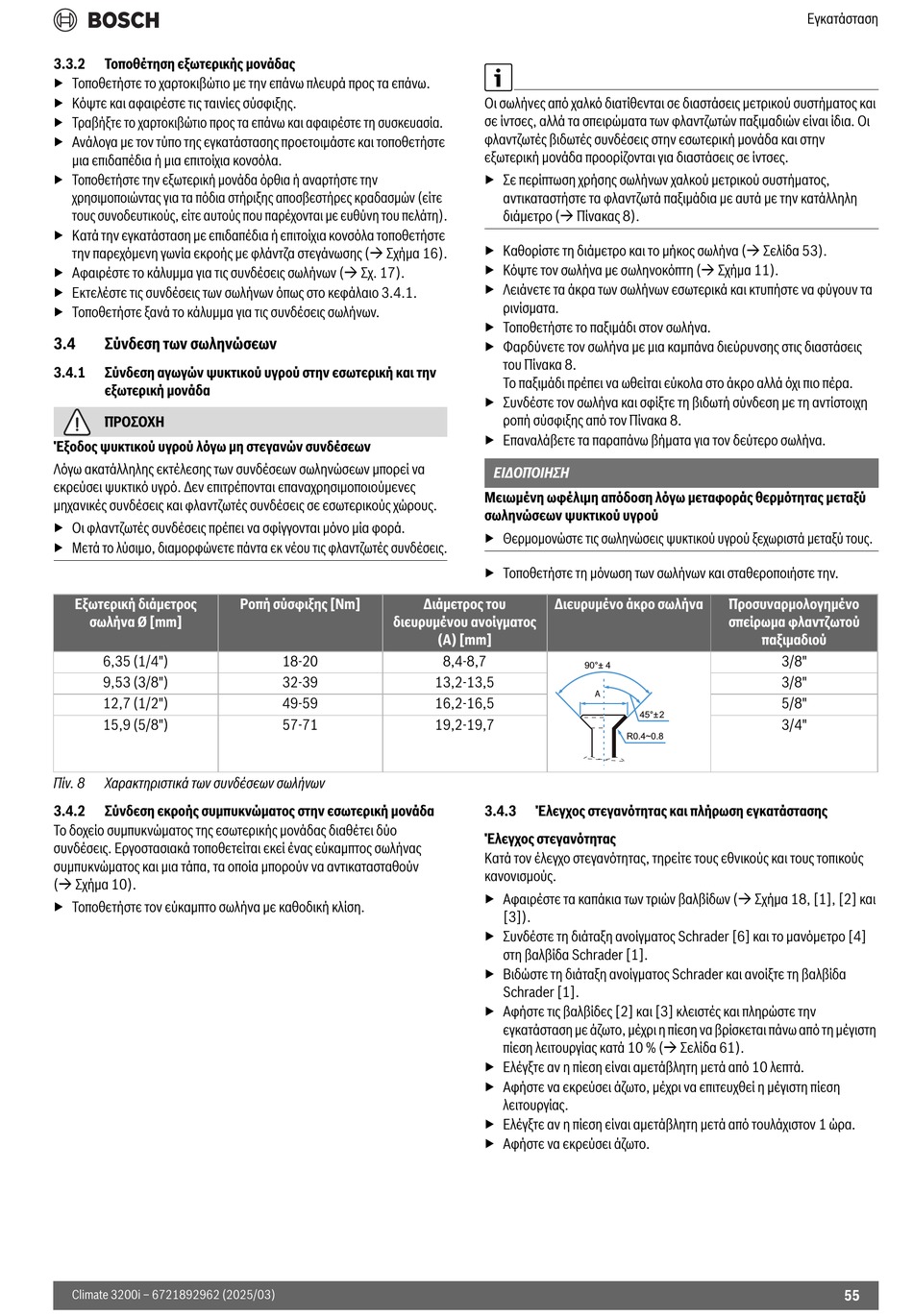

3.3.2 Τοποθέτηση εξωτερικής μονάδας
▶ Τοποθετήστε το χαρτοκιβώτιο με την επάνω πλευρά προς τα επάνω.
▶ Κόψτε και αφαιρέστε τις ταινίες σύσφιξης.
▶ Τραβήξτε το χαρτοκιβώτιο προς τα επάνω και αφαιρέστε τη συσκευασία.
▶ Ανάλογα με τον τύπο της εγκατάστασης προετοιμάστε και τοποθετήστε
μια επιδαπέδια ή μια επιτοίχια κονσόλα.
▶ Τοποθετήστε την εξωτερική μονάδα όρθια ή αναρτήστε την
χρησιμοποιώντας για τα πόδια στήριξης αποσβεστήρες κραδασμών (είτε
τους συνοδευτικούς, είτε αυτούς που παρέχονται με ευθύνη του πελάτη).
▶ Κατά την εγκατάσταση με επιδαπέδια ή επιτοίχια κονσόλα τοποθετήστε
την παρεχόμενη γωνία εκροής με φλάντζα στεγάνωσης ( Σχήμα 16).
▶ Αφαιρέστε το κάλυμμα για τις συνδέσεις σωλήνων ( Σχ. 17).
▶ Εκτελέστε τις συνδέσεις των σωλήνων όπως στο κεφάλαιο 3.4.1.
▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων.
3.4 Σύνδεση των σωληνώσεων
3.4.1 Σύνδεση αγωγών ψυκτικού υγρού στην εσωτερική και την
εξωτερική μονάδα
ΠΡΟΣΟΧΗ
Έξοδος ψυκτικού υγρού λόγω μη στεγανών συνδέσεων
Λόγω ακατάλληλης εκτέλεσης των συνδέσεων σωληνώσεων μπορεί να
εκρεύσει ψυκτικό υγρό. Δεν επιτρέπονται επαναχρησιμοποιούμενες
μηχανικές συνδέσεις και φλαντζωτές συνδέσεις σε εσωτερικούς χώρους.
▶ Οι φλαντζωτές συνδέσεις πρέπει να σφίγγονται μόνο μία φορά.
▶ Μετά το λύσιμο, διαμορφώνετε πάντα εκ νέου τις φλαντζωτές συνδέσεις.
Εξωτερική διάμετρος
σωλήνα Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Πίν. 8 Χαρακτηριστικά των συνδέσεων σωλήνων
3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα
Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο
συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας
συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν
( Σχήμα 10).
▶ Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.
Climate 3200i – 6721892962 (2025/03)
Ροπή σύσφιξης [Nm]
διευρυμένου ανοίγματος
18-20
32-39
49-59
57-71
Οι σωλήνες από χαλκό διατίθενται σε διαστάσεις μετρικού συστήματος και
σε ίντσες, αλλά τα σπειρώματα των φλαντζωτών παξιμαδιών είναι ίδια. Οι
φλαντζωτές βιδωτές συνδέσεις στην εσωτερική μονάδα και στην
εξωτερική μονάδα προορίζονται για διαστάσεις σε ίντσες.
▶ Σε περίπτωση χρήσης σωλήνων χαλκού μετρικού συστήματος,
αντικαταστήστε τα φλαντζωτά παξιμάδια με αυτά με την κατάλληλη
διάμετρο ( Πίνακας 8).
▶ Καθορίστε τη διάμετρο και το μήκος σωλήνα ( Σελίδα 53).
▶ Κόψτε τον σωλήνα με σωληνοκόπτη ( Σχήμα 11).
▶ Λειάνετε τα άκρα των σωλήνων εσωτερικά και κτυπήστε να φύγουν τα
ρινίσματα.
▶ Τοποθετήστε το παξιμάδι στον σωλήνα.
▶ Φαρδύνετε τον σωλήνα με μια καμπάνα διεύρυνσης στις διαστάσεις
του Πίνακα 8.
Το παξιμάδι πρέπει να ωθείται εύκολα στο άκρο αλλά όχι πιο πέρα.
▶ Συνδέστε τον σωλήνα και σφίξτε τη βιδωτή σύνδεση με τη αντίστοιχη
ροπή σύσφιξης από τον Πίνακα 8.
▶ Επαναλάβετε τα παραπάνω βήματα για τον δεύτερο σωλήνα.
ΕΙΔΟΠΟΙΗΣΗ
Μειωμένη ωφέλιμη απόδοση λόγω μεταφοράς θερμότητας μεταξύ
σωληνώσεων ψυκτικού υγρού
▶ Θερμομονώστε τις σωληνώσεις ψυκτικού υγρού ξεχωριστά μεταξύ τους.
▶ Τοποθετήστε τη μόνωση των σωλήνων και σταθεροποιήστε την.
Διάμετρος του Διευρυμένο άκρο σωλήνα
(A) [mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης
Έλεγχος στεγανότητας
Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς
κανονισμούς.
▶ Αφαιρέστε τα καπάκια των τριών βαλβίδων ( Σχήμα 18, [1], [2] και
[3]).
▶ Συνδέστε τη διάταξη ανοίγματος Schrader [6] και το μανόμετρο [4]
στη βαλβίδα Schrader [1].
▶ Βιδώστε τη διάταξη ανοίγματος Schrader και ανοίξτε τη βαλβίδα
Schrader [1].
▶ Αφήστε τις βαλβίδες [2] και [3] κλειστές και πληρώστε την
εγκατάσταση με άζωτο, μέχρι η πίεση να βρίσκεται πάνω από τη μέγιστη
πίεση λειτουργίας κατά 10 % ( Σελίδα 61).
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά.
▶ Αφήστε να εκρεύσει άζωτο, μέχρι να επιτευχθεί η μέγιστη πίεση
λειτουργίας.
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα.
▶ Αφήστε να εκρεύσει άζωτο.
Προσυναρμολογημένο
σπείρωμα φλαντζωτού
παξιμαδιού
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
Εγκατάσταση
