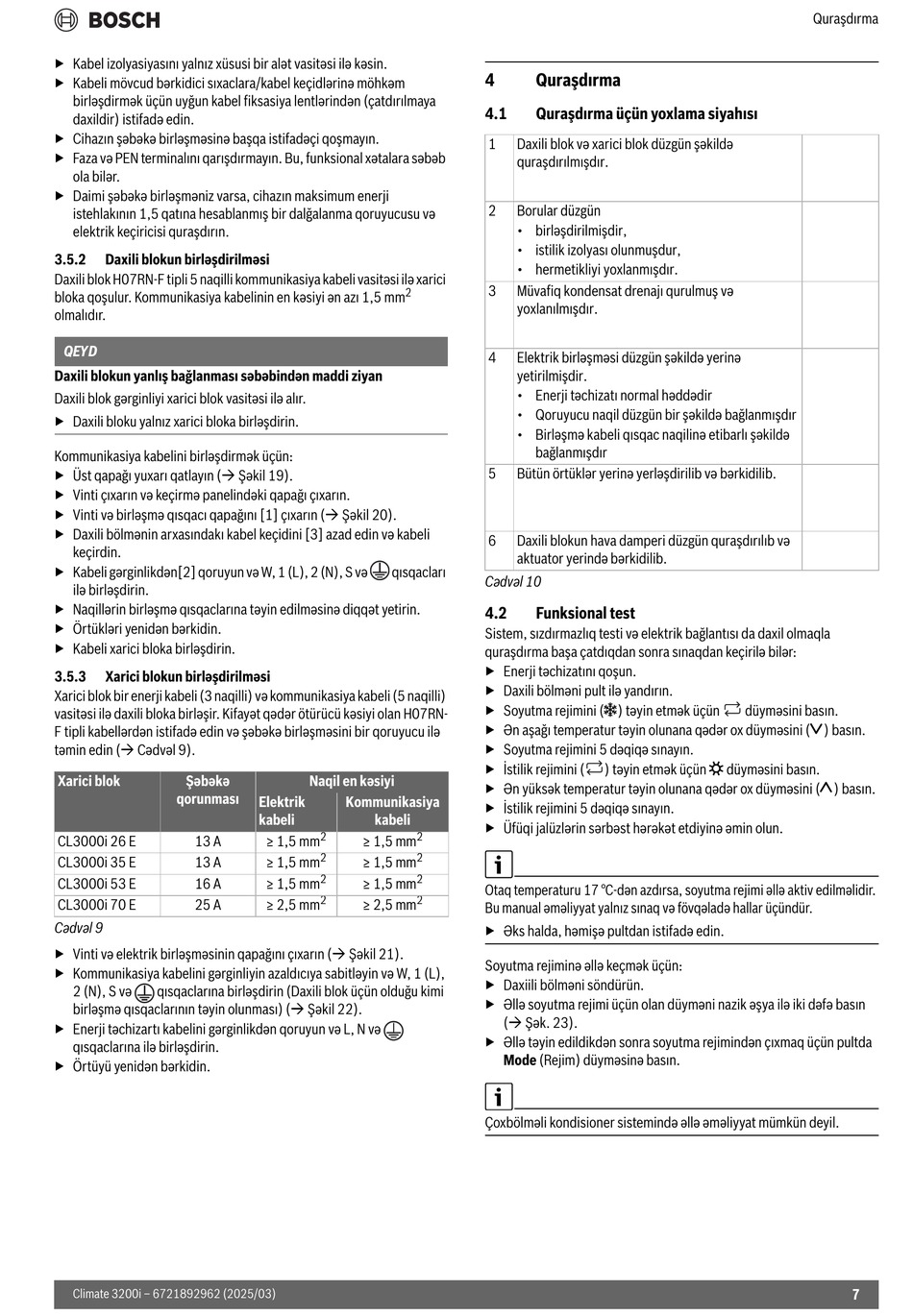

▶ Kabel izolyasiyasını yalnız xüsusi bir alət vasitəsi ilə kəsin.
▶ Kabeli mövcud bərkidici sıxaclara/kabel keçidlərinə möhkəm
birləşdirmək üçün uyğun kabel fiksasiya lentlərindən (çatdırılmaya
daxildir) istifadə edin.
▶ Cihazın şəbəkə birləşməsinə başqa istifadəçi qoşmayın.
▶ Faza və PEN terminalını qarışdırmayın. Bu, funksional xətalara səbəb
ola bilər.
▶ Daimi şəbəkə birləşməniz varsa, cihazın maksimum enerji
istehlakının 1,5 qatına hesablanmış bir dalğalanma qoruyucusu və
elektrik keçiricisi quraşdırın.
3.5.2 Daxili blokun birləşdirilməsi
Daxili blok H07RN-F tipli 5 naqilli kommunikasiya kabeli vasitəsi ilə xarici
bloka qoşulur. Kommunikasiya kabelinin en kəsiyi ən azı 1,5 mm
olmalıdır.
QEYD
Daxili blokun yanlış bağlanması səbəbindən maddi ziyan
Daxili blok gərginliyi xarici blok vasitəsi ilə alır.
▶ Daxili bloku yalnız xarici bloka birləşdirin.
Kommunikasiya kabelini birləşdirmək üçün:
▶ Üst qapağı yuxarı qatlayın ( Şəkil 19).
▶ Vinti çıxarın və keçirmə panelindəki qapağı çıxarın.
▶ Vinti və birləşmə qısqacı qapağını [1] çıxarın ( Şəkil 20).
▶ Daxili bölmənin arxasındakı kabel keçidini [3] azad edin və kabeli
keçirdin.
▶ Kabeli gərginlikdən[2] qoruyun və W, 1 (L), 2 (N), S və
ilə birləşdirin.
▶ Naqillərin birləşmə qısqaclarına təyin edilməsinə diqqət yetirin.
▶ Örtükləri yenidən bərkidin.
▶ Kabeli xarici bloka birləşdirin.
3.5.3 Xarici blokun birləşdirilməsi
Xarici blok bir enerji kabeli (3 naqilli) və kommunikasiya kabeli (5 naqilli)
vasitəsi ilə daxili bloka birləşir. Kifayət qədər ötürücü kəsiyi olan H07RN-
F tipli kabellərdən istifadə edin və şəbəkə birləşməsini bir qoruyucu ilə
təmin edin ( Cədvəl 9).
Xarici blok Şəbəkə
qorunması
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Cədvəl 9
▶ Vinti və elektrik birləşməsinin qapağını çıxarın ( Şəkil 21).
▶ Kommunikasiya kabelini gərginliyin azaldıcıya sabitləyin və W, 1 (L),
2 (N), S və qısqaclarına birləşdirin (Daxili blok üçün olduğu kimi
birləşmə qısqaclarının təyin olunması) ( Şəkil 22).
▶ Enerji təchizartı kabelini gərginlikdən qoruyun və L, N və
qısqaclarına ilə birləşdirin.
▶ Örtüyü yenidən bərkidin.
Climate 3200i – 6721892962 (2025/03)
2
qısqacları
Naqil en kəsiyi
Elektrik Kommunikasiya
kabeli kabeli
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 2,5 mm ≥ 2,5 mm
4 Quraşdırma
4.1 Quraşdırma üçün yoxlama siyahısı
1 Daxili blok və xarici blok düzgün şəkildə
quraşdırılmışdır.
2 Borular düzgün
• birləşdirilmişdir,
• istilik izolyası olunmuşdur,
• hermetikliyi yoxlanmışdır.
3 Müvafiq kondensat drenajı qurulmuş və
yoxlanılmışdır.
4 Elektrik birləşməsi düzgün şəkildə yerinə
yetirilmişdir.
• Enerji təchizatı normal həddədir
• Qoruyucu naqil düzgün bir şəkildə bağlanmışdır
• Birləşmə kabeli qısqac naqilinə etibarlı şəkildə
bağlanmışdır
5 Bütün örtüklər yerinə yerləşdirilib və bərkidilib.
6 Daxili blokun hava damperi düzgün quraşdırılıb və
aktuator yerində bərkidilib.
Cədvəl 10
4.2 Funksional test
Sistem, sızdırmazlıq testi və elektrik bağlantısı da daxil olmaqla
quraşdırma başa çatdıqdan sonra sınaqdan keçirilə bilər:
▶ Enerji təchizatını qoşun.
▶ Daxili bölməni pult ilə yandırın.
▶ Soyutma rejimini (') təyin etmək üçün
▶ Ən aşağı temperatur təyin olunana qədər ox düyməsini (/) basın.
▶ Soyutma rejimini 5 dəqiqə sınayın.
) təyin etmək üçün % düyməsini basın.
▶ İstilik rejimini (
▶ Ən yüksək temperatur təyin olunana qədər ox düyməsini (.) basın.
▶ İstilik rejimini 5 dəqiqə sınayın.
▶ Üfüqi jalüzlərin sərbəst hərəkət etdiyinə əmin olun.
Otaq temperaturu 17 °C-dən azdırsa, soyutma rejimi əllə aktiv edilməlidir.
Bu manual əməliyyat yalnız sınaq və fövqəladə hallar üçündür.
▶ Əks halda, həmişə pultdan istifadə edin.
Soyutma rejiminə əllə keçmək üçün:
▶ Daxiili bölməni söndürün.
▶ Əllə soyutma rejimi üçün olan düyməni nazik əşya ilə iki dəfə basın
( Şək. 23).
▶ Əllə təyin edildikdən sonra soyutma rejimindən çıxmaq üçün pultda
Mode (Rejim) düyməsinə basın.
Çoxbölməli kondisioner sistemində əllə əməliyyat mümkün deyil.
Quraşdırma
düyməsini basın.
