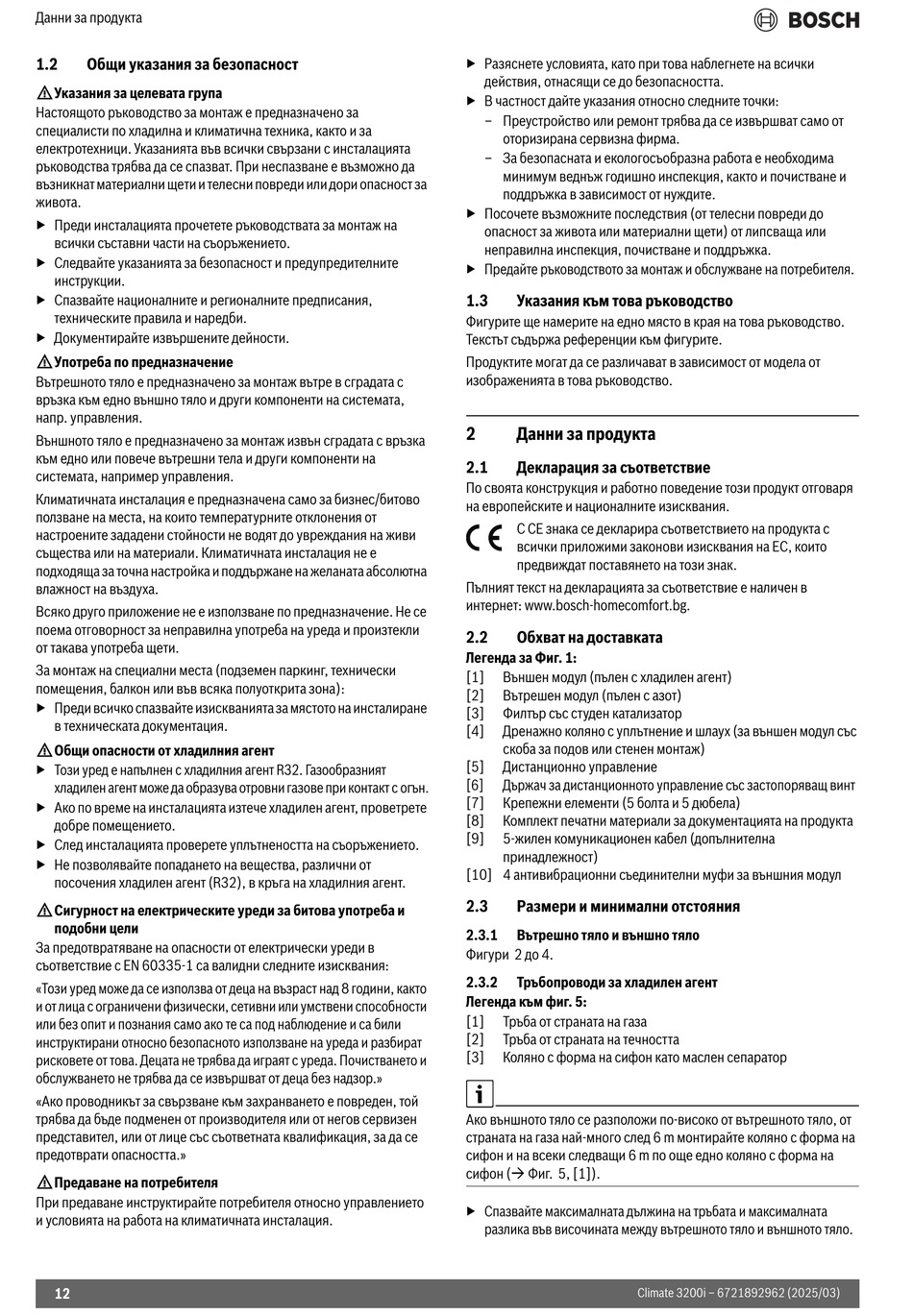

Bosch Climate 3200i Installationsanleitung Seite 12

Данни за продукта
1.2 Общи указания за безопасност
HУказания за целевата група
Настоящото ръководство за монтаж е предназначено за
специалисти по хладилна и климатична техника, както и за
електротехници. Указанията във всички свързани с инсталацията
ръководства трябва да се спазват. При неспазване е възможно да
възникнат материални щети и телесни повреди или дори опасност за
живота.
▶ Преди инсталацията прочетете ръководствата за монтаж на
всички съставни части на съоръжението.
▶ Следвайте указанията за безопасност и предупредителните
инструкции.
▶ Спазвайте националните и регионалните предписания,
техническите правила и наредби.
▶ Документирайте извършените дейности.
HУпотреба по предназначение
Вътрешното тяло е предназначено за монтаж вътре в сградата с
връзка към едно външно тяло и други компоненти на системата,
напр. управления.
Външното тяло е предназначено за монтаж извън сградата с връзка
към едно или повече вътрешни тела и други компоненти на
системата, например управления.
Климатичната инсталация е предназначена само за бизнес/битово
ползване на места, на които температурните отклонения от
настроените зададени стойности не водят до увреждания на живи
същества или на материали. Климатичната инсталация не е
подходяща за точна настройка и поддържане на желаната абсолютна
влажност на въздуха.
Всяко друго приложение не е използване по предназначение. Не се
поема отговорност за неправилна употреба на уреда и произтекли
от такава употреба щети.
За монтаж на специални места (подземен паркинг, технически
помещения, балкон или във всяка полуоткрита зона):
▶ Преди всичко спазвайте изискванията за мястото на инсталиране
в техническата документация.
HОбщи опасности от хладилния агент
▶ Този уред е напълнен с хладилния агент R32. Газообразният
хладилен агент може да образува отровни газове при контакт с огън.
▶ Ако по време на инсталацията изтече хладилен агент, проветрете
добре помещението.
▶ След инсталацията проверете уплътнеността на съоръжението.
▶ Не позволявайте попадането на вещества, различни от
посочения хладилен агент (R32), в кръга на хладилния агент.
HСигурност на електрическите уреди за битова употреба и
подобни цели
За предотвратяване на опасности от електрически уреди в
съответствие с EN 60335-1 са валидни следните изисквания:
«Този уред може да се използва от деца на възраст над 8 години, както
и от лица с ограничени физически, сетивни или умствени способности
или без опит и познания само ако те са под наблюдение и са били
инструктирани относно безопасното използване на уреда и разбират
рисковете от това. Децата не трябва да играят с уреда. Почистването и
обслужването не трябва да се извършват от деца без надзор.»
«Ако проводникът за свързване към захранването е повреден, той
трябва да бъде подменен от производителя или от негов сервизен
представител, или от лице със съответната квалификация, за да се
предотврати опасността.»
HПредаване на потребителя
При предаване инструктирайте потребителя относно управлението
и условията на работа на климатичната инсталация.
12
▶ Разяснете условията, като при това наблегнете на всички
действия, отнасящи се до безопасността.
▶ В частност дайте указания относно следните точки:
– Преустройство или ремонт трябва да се извършват само от
оторизирана сервизна фирма.
– За безопасната и екологосъобразна работа е необходима
минимум веднъж годишно инспекция, както и почистване и
поддръжка в зависимост от нуждите.
▶ Посочете възможните последствия (от телесни повреди до
опасност за живота или материални щети) от липсваща или
неправилна инспекция, почистване и поддръжка.
▶ Предайте ръководството за монтаж и обслужване на потребителя.
1.3 Указания към това ръководство
Фигурите ще намерите на едно място в края на това ръководство.
Текстът съдържа референции към фигурите.
Продуктите могат да се различават в зависимост от модела от
изображенията в това ръководство.
2 Данни за продукта
2.1 Декларация за съответствие
По своята конструкция и работно поведение този продукт отговаря
на европейските и националните изисквания.
С CE знака се декларира съответствието на продукта с
всички приложими законови изисквания на ЕС, които
предвиждат поставянето на този знак.
Пълният текст на декларацията за съответствие е наличен в
интернет: www.bosch-homecomfort.bg.
2.2 Обхват на доставката
Легенда за Фиг. 1:
[1] Външен модул (пълен с хладилен агент)
[2] Вътрешен модул (пълен с азот)
[3] Филтър със студен катализатор
[4] Дренажно коляно с уплътнение и шлаух (за външен модул със
скоба за подов или стенен монтаж)
[5] Дистанционно управление
[6] Държач за дистанционното управление със застопоряващ винт
[7] Крепежни елементи (5 болта и 5 дюбела)
[8] Комплект печатни материали за документацията на продукта
[9] 5-жилен комуникационен кабел (допълнителна
принадлежност)
[10] 4 антивибрационни съединителни муфи за външния модул
2.3 Размери и минимални отстояния
2.3.1 Вътрешно тяло и външно тяло
Фигури 2 до 4.
2.3.2 Тръбопроводи за хладилен агент
Легенда към фиг. 5:
[1] Тръба от страната на газа
[2] Тръба от страната на течността
[3] Коляно с форма на сифон като маслен сепаратор
Ако външното тяло се разположи по-високо от вътрешното тяло, от
страната на газа най-много след 6 m монтирайте коляно с форма на
сифон и на всеки следващи 6 m по още едно коляно с форма на
сифон ( Фиг. 5, [1]).
▶ Спазвайте максималната дължина на тръбата и максималната
разлика във височината между вътрешното тяло и външното тяло.
Climate 3200i – 6721892962 (2025/03)
