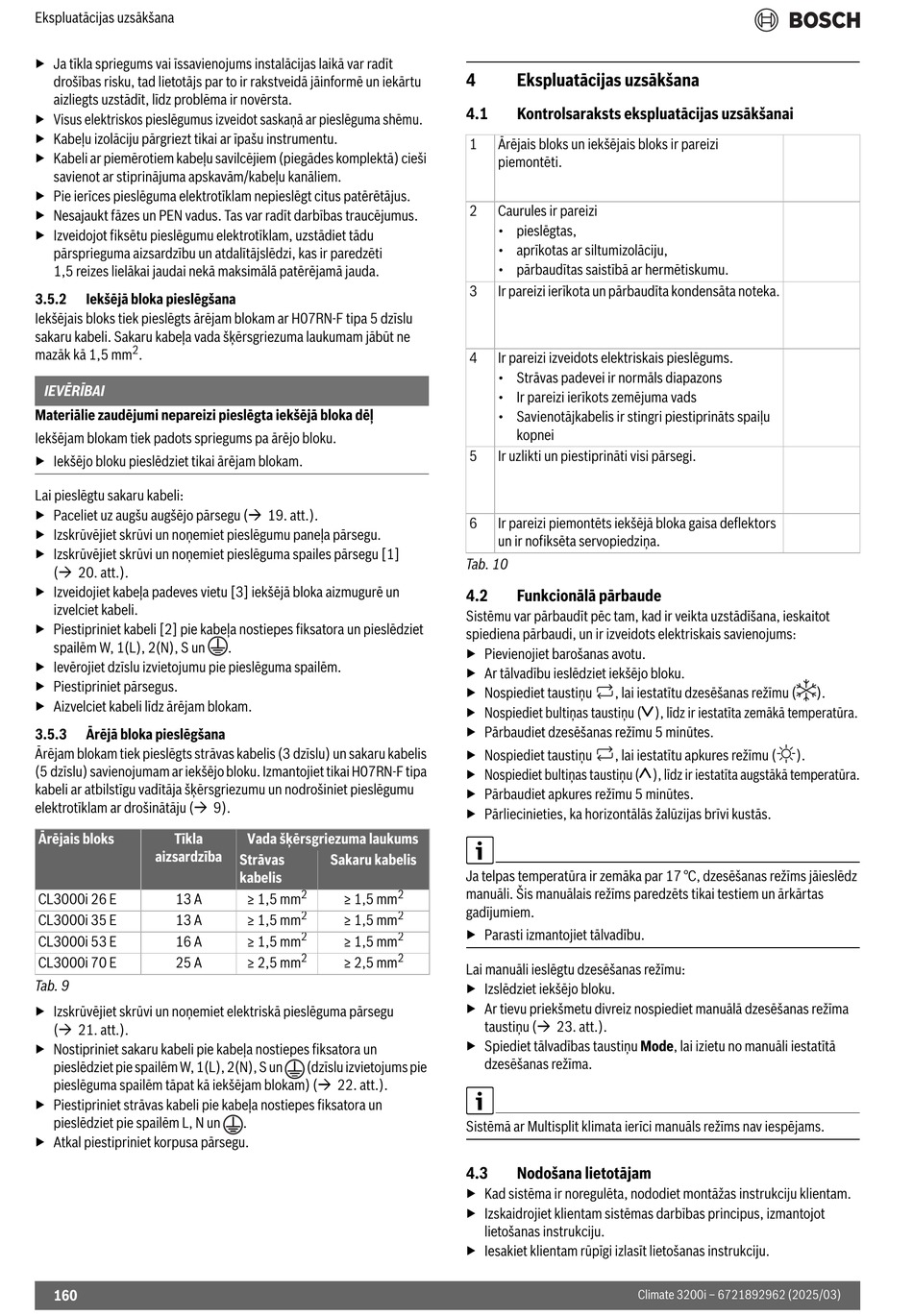

Ekspluatācijas uzsākšana
▶ Ja tīkla spriegums vai īssavienojums instalācijas laikā var radīt
drošības risku, tad lietotājs par to ir rakstveidā jāinformē un iekārtu
aizliegts uzstādīt, līdz problēma ir novērsta.
▶ Visus elektriskos pieslēgumus izveidot saskaņā ar pieslēguma shēmu.
▶ Kabeļu izolāciju pārgriezt tikai ar īpašu instrumentu.
▶ Kabeli ar piemērotiem kabeļu savilcējiem (piegādes komplektā) cieši
savienot ar stiprinājuma apskavām/kabeļu kanāliem.
▶ Pie ierīces pieslēguma elektrotīklam nepieslēgt citus patērētājus.
▶ Nesajaukt fāzes un PEN vadus. Tas var radīt darbības traucējumus.
▶ Izveidojot fiksētu pieslēgumu elektrotīklam, uzstādiet tādu
pārsprieguma aizsardzību un atdalītājslēdzi, kas ir paredzēti
1,5 reizes lielākai jaudai nekā maksimālā patērējamā jauda.
3.5.2 Iekšējā bloka pieslēgšana
Iekšējais bloks tiek pieslēgts ārējam blokam ar H07RN-F tipa 5 dzīslu
sakaru kabeli. Sakaru kabeļa vada šķērsgriezuma laukumam jābūt ne
2
mazāk kā 1,5 mm .
IEVĒRĪBAI
Materiālie zaudējumi nepareizi pieslēgta iekšējā bloka dēļ
Iekšējam blokam tiek padots spriegums pa ārējo bloku.
▶ Iekšējo bloku pieslēdziet tikai ārējam blokam.
Lai pieslēgtu sakaru kabeli:
▶ Paceliet uz augšu augšējo pārsegu ( 19. att.).
▶ Izskrūvējiet skrūvi un noņemiet pieslēgumu paneļa pārsegu.
▶ Izskrūvējiet skrūvi un noņemiet pieslēguma spailes pārsegu [1]
( 20. att.).
▶ Izveidojiet kabeļa padeves vietu [3] iekšējā bloka aizmugurē un
izvelciet kabeli.
▶ Piestipriniet kabeli [2] pie kabeļa nostiepes fiksatora un pieslēdziet
spailēm W, 1(L), 2(N), S un
▶ Ievērojiet dzīslu izvietojumu pie pieslēguma spailēm.
▶ Piestipriniet pārsegus.
▶ Aizvelciet kabeli līdz ārējam blokam.
3.5.3 Ārējā bloka pieslēgšana
Ārējam blokam tiek pieslēgts strāvas kabelis (3 dzīslu) un sakaru kabelis
(5 dzīslu) savienojumam ar iekšējo bloku. Izmantojiet tikai H07RN-F tipa
kabeli ar atbilstīgu vadītāja šķērsgriezumu un nodrošiniet pieslēgumu
elektrotīklam ar drošinātāju ( 9).
Ārējais bloks Tīkla
aizsardzība
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Tab. 9
▶ Izskrūvējiet skrūvi un noņemiet elektriskā pieslēguma pārsegu
( 21. att.).
▶ Nostipriniet sakaru kabeli pie kabeļa nostiepes fiksatora un
pieslēdziet pie spailēm W, 1(L), 2(N), S un
pieslēguma spailēm tāpat kā iekšējam blokam) ( 22. att.).
▶ Piestipriniet strāvas kabeli pie kabeļa nostiepes fiksatora un
pieslēdziet pie spailēm L, N un
▶ Atkal piestipriniet korpusa pārsegu.
160
.
Vada šķērsgriezuma laukums
Strāvas Sakaru kabelis
kabelis
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 2,5 mm ≥ 2,5 mm
(dzīslu izvietojums pie
.
4 Ekspluatācijas uzsākšana
4.1 Kontrolsaraksts ekspluatācijas uzsākšanai
1 Ārējais bloks un iekšējais bloks ir pareizi
piemontēti.
2 Caurules ir pareizi
• pieslēgtas,
• aprīkotas ar siltumizolāciju,
• pārbaudītas saistībā ar hermētiskumu.
3 Ir pareizi ierīkota un pārbaudīta kondensāta noteka.
4 Ir pareizi izveidots elektriskais pieslēgums.
• Strāvas padevei ir normāls diapazons
• Ir pareizi ierīkots zemējuma vads
• Savienotājkabelis ir stingri piestiprināts spaiļu
kopnei
5 Ir uzlikti un piestiprināti visi pārsegi.
6 Ir pareizi piemontēts iekšējā bloka gaisa deflektors
un ir nofiksēta servopiedziņa.
Tab. 10
4.2 Funkcionālā pārbaude
Sistēmu var pārbaudīt pēc tam, kad ir veikta uzstādīšana, ieskaitot
spiediena pārbaudi, un ir izveidots elektriskais savienojums:
▶ Pievienojiet barošanas avotu.
▶ Ar tālvadību ieslēdziet iekšējo bloku.
▶ Nospiediet taustiņu , lai iestatītu dzesēšanas režīmu (
▶ Nospiediet bultiņas taustiņu (/), līdz ir iestatīta zemākā temperatūra.
▶ Pārbaudiet dzesēšanas režīmu 5 minūtes.
▶ Nospiediet taustiņu , lai iestatītu apkures režīmu (
▶ Nospiediet bultiņas taustiņu (.), līdz ir iestatīta augstākā temperatūra.
▶ Pārbaudiet apkures režīmu 5 minūtes.
▶ Pārliecinieties, ka horizontālās žalūzijas brīvi kustās.
Ja telpas temperatūra ir zemāka par 17 °C, dzesēšanas režīms jāieslēdz
manuāli. Šis manuālais režīms paredzēts tikai testiem un ārkārtas
gadījumiem.
▶ Parasti izmantojiet tālvadību.
Lai manuāli ieslēgtu dzesēšanas režīmu:
▶ Izslēdziet iekšējo bloku.
▶ Ar tievu priekšmetu divreiz nospiediet manuālā dzesēšanas režīma
taustiņu ( 23. att.).
▶ Spiediet tālvadības taustiņu Mode, lai izietu no manuāli iestatītā
dzesēšanas režīma.
Sistēmā ar Multisplit klimata ierīci manuāls režīms nav iespējams.
4.3 Nodošana lietotājam
▶ Kad sistēma ir noregulēta, nododiet montāžas instrukciju klientam.
▶ Izskaidrojiet klientam sistēmas darbības principus, izmantojot
lietošanas instrukciju.
▶ Iesakiet klientam rūpīgi izlasīt lietošanas instrukciju.
