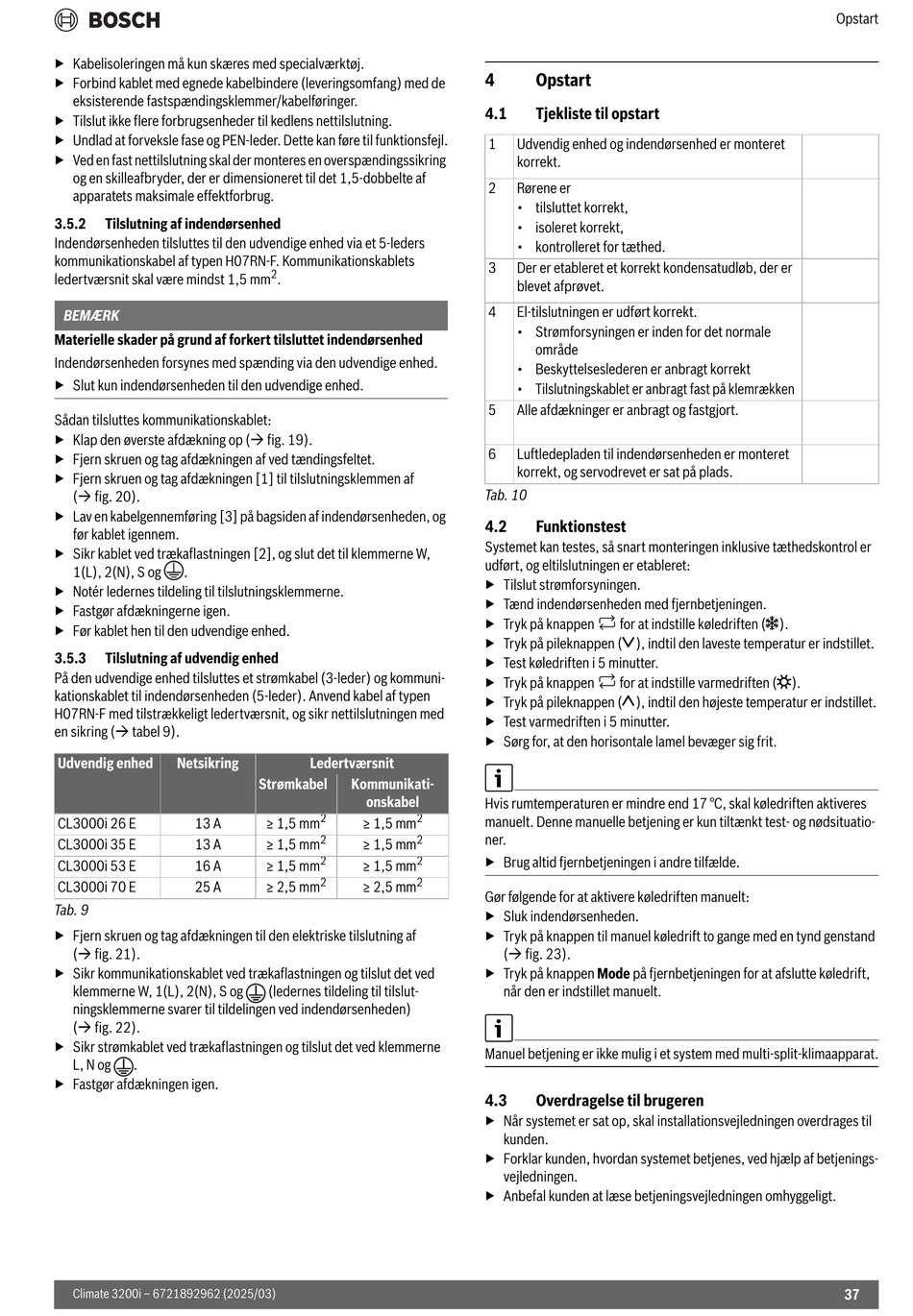

▶ Kabelisoleringen må kun skæres med specialværktøj.
▶ Forbind kablet med egnede kabelbindere (leveringsomfang) med de
eksisterende fastspændingsklemmer/kabelføringer.
▶ Tilslut ikke flere forbrugsenheder til kedlens nettilslutning.
▶ Undlad at forveksle fase og PEN-leder. Dette kan føre til funktionsfejl.
▶ Ved en fast nettilslutning skal der monteres en overspændingssikring
og en skilleafbryder, der er dimensioneret til det 1,5-dobbelte af
apparatets maksimale effektforbrug.
3.5.2 Tilslutning af indendørsenhed
Indendørsenheden tilsluttes til den udvendige enhed via et 5-leders
kommunikationskabel af typen H07RN-F. Kommunikationskablets
ledertværsnit skal være mindst 1,5 mm
BEMÆRK
Materielle skader på grund af forkert tilsluttet indendørsenhed
Indendørsenheden forsynes med spænding via den udvendige enhed.
▶ Slut kun indendørsenheden til den udvendige enhed.
Sådan tilsluttes kommunikationskablet:
▶ Klap den øverste afdækning op ( fig. 19).
▶ Fjern skruen og tag afdækningen af ved tændingsfeltet.
▶ Fjern skruen og tag afdækningen [1] til tilslutningsklemmen af
( fig. 20).
▶ Lav en kabelgennemføring [3] på bagsiden af indendørsenheden, og
før kablet igennem.
▶ Sikr kablet ved trækaflastningen [2], og slut det til klemmerne W,
1(L), 2(N), S og .
▶ Notér ledernes tildeling til tilslutningsklemmerne.
▶ Fastgør afdækningerne igen.
▶ Før kablet hen til den udvendige enhed.
3.5.3 Tilslutning af udvendig enhed
På den udvendige enhed tilsluttes et strømkabel (3-leder) og kommuni-
kationskablet til indendørsenheden (5-leder). Anvend kabel af typen
H07RN-F med tilstrækkeligt ledertværsnit, og sikr nettilslutningen med
en sikring ( tabel 9).
Udvendig enhed Netsikring
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Tab. 9
▶ Fjern skruen og tag afdækningen til den elektriske tilslutning af
( fig. 21).
▶ Sikr kommunikationskablet ved trækaflastningen og tilslut det ved
klemmerne W, 1(L), 2(N), S og
ningsklemmerne svarer til tildelingen ved indendørsenheden)
( fig. 22).
▶ Sikr strømkablet ved trækaflastningen og tilslut det ved klemmerne
L, N og .
▶ Fastgør afdækningen igen.
