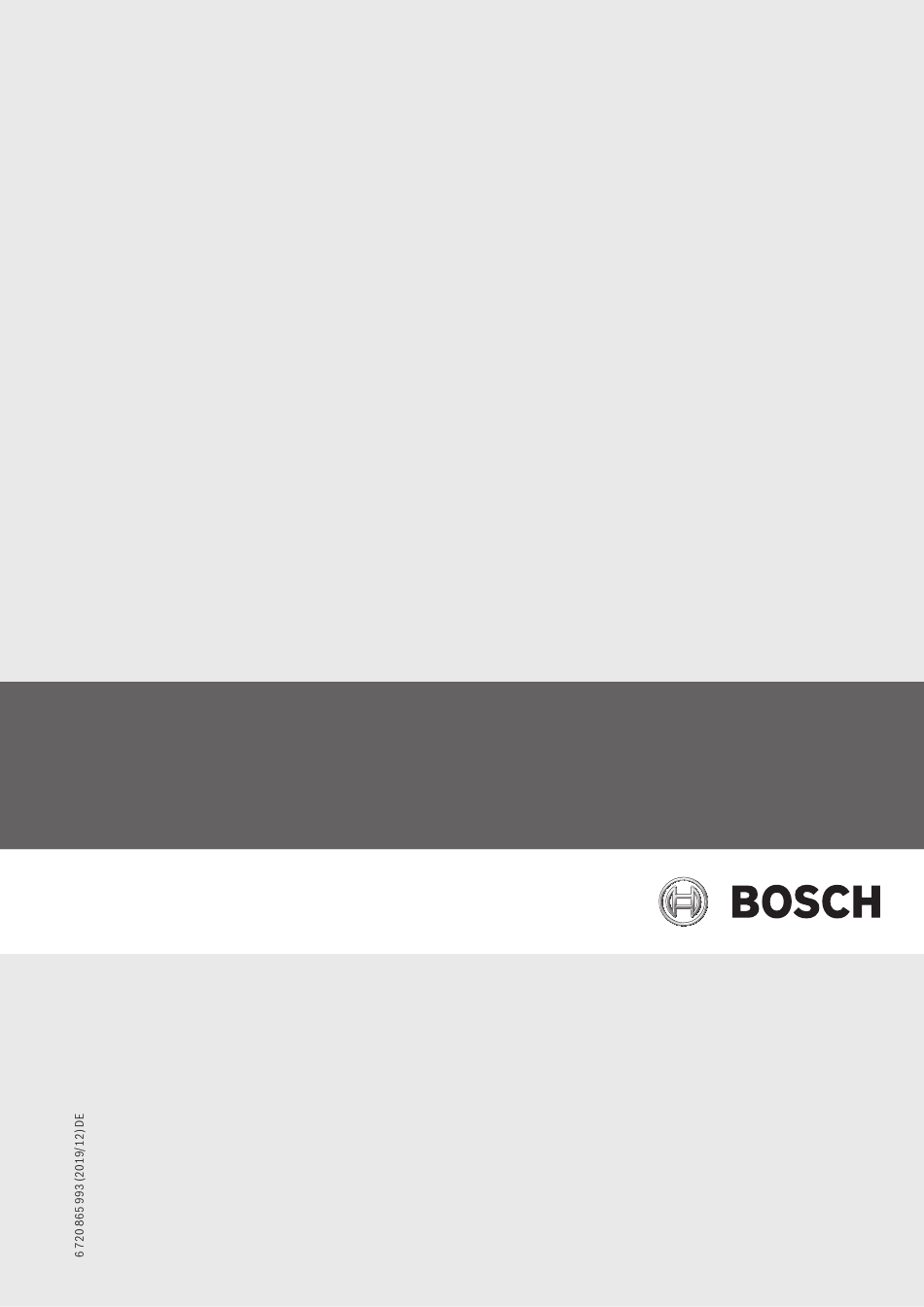

Klimageräte-Inneneinheit mit Gleichstrom-Gebläsemotor zur Wandmontage
Climate 5000 VRF
HWM Serie
Installationsanleitung
HWM22-1
HWM28-1
HWM36-1
HWM45-1
HWM56-1
HWM71-1
HWM80-1
HWM90-1
Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben.
Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den späteren
Gebrauch auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Climate 5000 VRF HWM Serie
Inhaltszusammenfassung für Bosch Climate 5000 VRF HWM Serie
- Seite 1 Klimageräte-Inneneinheit mit Gleichstrom-Gebläsemotor zur Wandmontage Climate 5000 VRF HWM Serie Installationsanleitung HWM22-1 HWM28-1 HWM36-1 HWM45-1 HWM56-1 HWM71-1 HWM80-1 HWM90-1 Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben. Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den späteren Gebrauch auf.
-
Seite 2: Inhaltsverzeichnis
2 | SICHERHEITSHINWEISE INHALT SEITE ■ Bei der Installation des Geräts in einem kleinen Raum durch geeignete Maßnahmen sicherstellen, dass die SICHERHEITSHINWEISE ............2 Kältemittelkonzentration im Fall einer Freisetzung von Kältemittel die zulässigen Sicherheitsgrenzwerte nicht EINBAUHINWEISE ..............3 überschreitet. MONTAGEZUBEHÖR ..............4 Wenden Sie sich für weitere Informationen an den Händler bzw. -
Seite 3: Einbauhinweise
EINBAUHINWEISE | 3 ■ Wenn während der Installation Kältemittel austritt, den Raum ■ Bei Vorhandensein starker elektromagnetischer Wellen, sofort lüften. ■ In Gegenwart leicht entflammbarer Stoffe oder Gase, Wenn Kältemittel austritt und in Kontakt mit offenem Feuer gelangt, können giftige Gase entstehen. ■... -
Seite 4: Montagezubehör
4 | MONTAGEZUBEHÖR MONTAGEZUBEHÖR Überprüfen, ob das folgende Zubehör vollständig vorhanden ist. Eventuell zusätzlich enthaltenes Zubehör sorgfältig aufbewahren. Tab. 3-1 NAME FORM ANZAHL FUNKTION 1 Anleitung zur Fernbedienung 2 Schraube ST3,9 x 25 für Befestigen der Montageplatte Montageplatte 3 Kunststoffdübel 4 Wickelband 5 Ablaufrohr 6 Wandkanalabdeckung 7 Fernbedienung (mit Bedienungsanleitung) -
Seite 5: Inspektion Und Handhabung Des Geräts
INSPEKTION UND HANDHABUNG DES GERÄTS | 5 INSPEKTION UND HANDHABUNG DES GERÄTS 5.2. Anbringen von Bohrungen, Anbringen der Montageplatte Nach der Lieferung die Verpackung prüfen und etwaige Schäden sofort Ausrichtung der Montageplatte (Einheit: mm) dem Transportunternehmen melden. 2,2/2,8 kW Bei der Handhabung des Geräts Folgendes beachten: Kontur der Inneneinheit Zerbrechlich, mit Vorsicht handhaben. -
Seite 6: Installation Von Verbindungs- Und Ablaufrohr
6 | INSTALLATION DER INNENEINHEIT Fehlerhafte Installation Anschlussrohr Montageplatte der Inneneinheit Linkes Rohr Horizontale Linie Linkes hinteres Rohr Rechtes hinteres Rohr Rechtes Rohr Abb. 5-9 Abb. 5-5 Zur Installation des linken und linken hinteren Rohrs siehe ■ Abbildung. Verbindungsrohr so biegen, dass sein Wandabstand Montageplatte der Inneneinheit maximal 43 mm beträgt. -
Seite 7: Installation Der Kältemittelrohre
INSTALLATION DES KÄLTEMITTELROHRS | 7 INSTALLATION DES KÄLTEMITTELROHRS 5.4. Installation der Inneneinheit Rohrleitung durch die Bohrung in der Wand führen. ■ VORSICHT Klammer auf der Rückseite der Inneneinheit auf den Haken ■ der Installationsplatte setzen. Inneneinheit von einer Seite zur anderen bewegen, um sicherzustellen, dass sie fest eingehängt Wenn während der Installation Kältemittel ausgetreten ist, gut lüften. -
Seite 8: Anschlussplan
8 | ANSCHLUSSPLAN Anzugsmoment Frontblende abnehmen und Displayabdeckung demontieren. ■ (siehe Abb. 7-2) Tab. 6-2 Frontblende Außendurchmesser (mm) des Anzugsmoment (Nm) Verbindungsrohrs ⌀6,4 14,2 ~ 17,2 ⌀9,6 32,7 ~ 39,9 ⌀12,7 49,5 ~ 60,3 Kabelfachabdeckung ⌀15,9 61,8 ~ 75,4 ⌀19,1 97,2 ~ 118,6 HINWEIS Abb. -
Seite 9: Leistungseinstellung
ANSCHLUSSPLAN | 9 7.1. Belegung der Anschlusskarte 7.2. Leistungseinstellung Zur Verdrahtung siehe Verdrahtungsplan der Inneneinheit. Leistungscode POWER_S HINWEIS Die Klimageräte können an eine zentrale Fernbedienung angeschlossen werden. Vor der Inbetriebnahme die richtige Verdrahtung sicherstellen und System- und Netzwerkadressen der Inneneinheiten einrichten. ENC1 Einphasige Inneneinheit ■... -
Seite 10: Codeerläuterungen Für Die Hauptplatine
10 | ANSCHLUSSPLAN 7.4. Codeerläuterungen für die Hauptplatine Definition SW5 Definition SW1 ● 00 = Temperaturausgleichswert beträgt 6 K im Heizbetrieb (Grundeinstellung) ● 0 = automatische Adressfunktion (Grundeinstellung) ● 01 = Temperaturausgleichswert beträgt 2 K im ● 1 = Werkstestmodus Heizbetrieb 1 2 3 4 ●... -
Seite 11: Probelauf
PROBELAUF | 11 PROBELAUF Probelauf ■ • Klimagerät über die Fernbedienung in den Kühlmodus schalten und folgende Punkte laut Bedienungsanleitung prüfen. Etwaige Störungen beheben (siehe Kapitel VORSICHT "Störungen und Störungsbehebung"). Inneneinheit ■ Wenn die Einheit sofort nach dem Herstellen der Spannungsversorgung •... - Seite 12 Bosch Thermotechnik GmbH Junkersstraße 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
