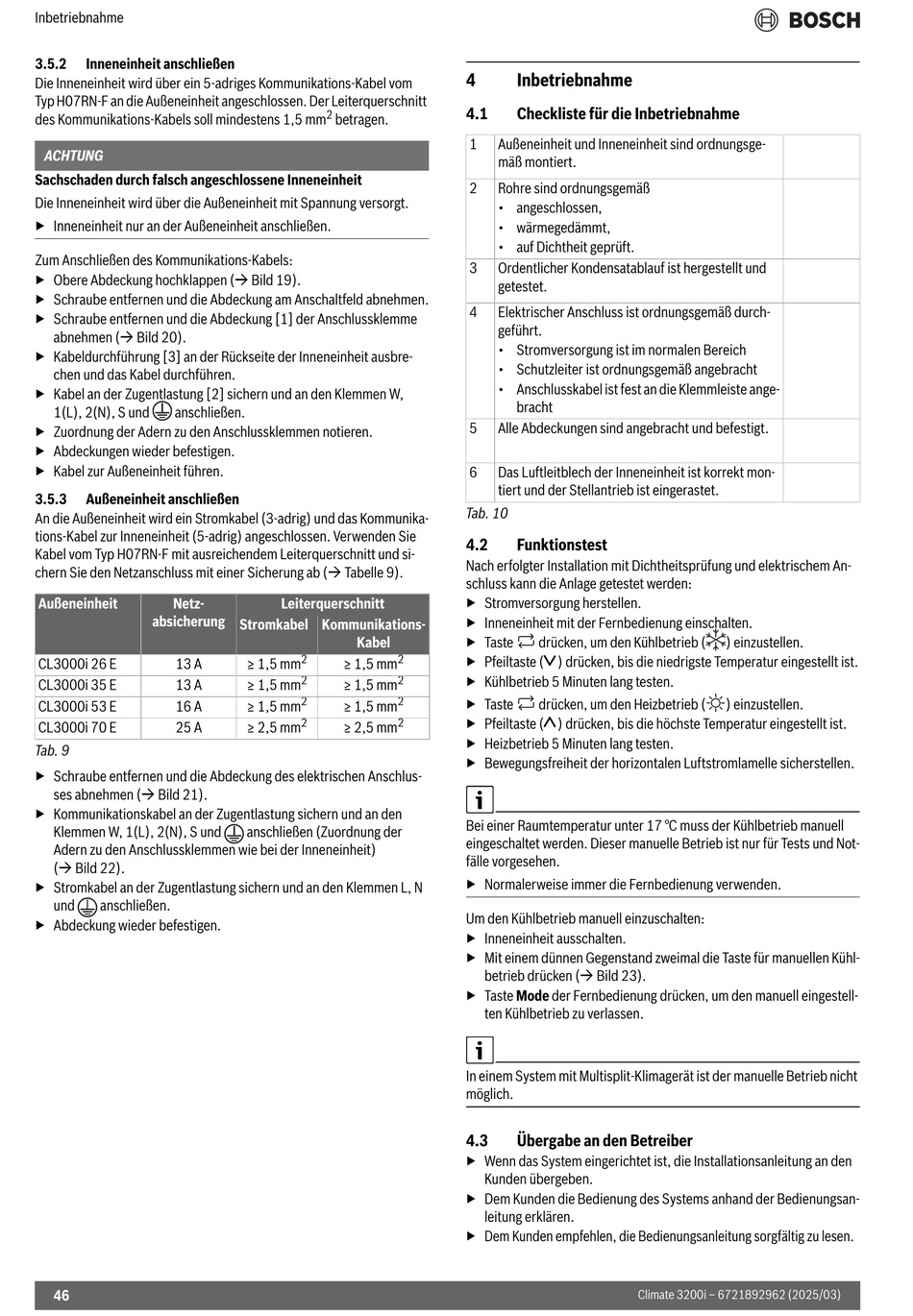

Inbetriebnahme
3.5.2
Inneneinheit anschließen
Die Inneneinheit wird über ein 5-adriges Kommunikations-Kabel vom
Typ H07RN-F an die Außeneinheit angeschlossen. Der Leiterquerschnitt
des Kommunikations-Kabels soll mindestens 1,5 mm
ACHTUNG
Sachschaden durch falsch angeschlossene Inneneinheit
Die Inneneinheit wird über die Außeneinheit mit Spannung versorgt.
▶ Inneneinheit nur an der Außeneinheit anschließen.
Zum Anschließen des Kommunikations-Kabels:
▶ Obere Abdeckung hochklappen ( Bild 19).
▶ Schraube entfernen und die Abdeckung am Anschaltfeld abnehmen.
▶ Schraube entfernen und die Abdeckung [1] der Anschlussklemme
abnehmen ( Bild 20).
▶ Kabeldurchführung [3] an der Rückseite der Inneneinheit ausbre-
chen und das Kabel durchführen.
▶ Kabel an der Zugentlastung [2] sichern und an den Klemmen W,
1(L), 2(N), S und
anschließen.
▶ Zuordnung der Adern zu den Anschlussklemmen notieren.
▶ Abdeckungen wieder befestigen.
▶ Kabel zur Außeneinheit führen.
3.5.3
Außeneinheit anschließen
An die Außeneinheit wird ein Stromkabel (3-adrig) und das Kommunika-
tions-Kabel zur Inneneinheit (5-adrig) angeschlossen. Verwenden Sie
Kabel vom Typ H07RN-F mit ausreichendem Leiterquerschnitt und si-
chern Sie den Netzanschluss mit einer Sicherung ab ( Tabelle 9).
Außeneinheit
Netz-
absicherung
CL3000i 26 E
13 A
CL3000i 35 E
13 A
CL3000i 53 E
16 A
CL3000i 70 E
25 A
Tab. 9
▶ Schraube entfernen und die Abdeckung des elektrischen Anschlus-
ses abnehmen ( Bild 21).
▶ Kommunikationskabel an der Zugentlastung sichern und an den
Klemmen W, 1(L), 2(N), S und
Adern zu den Anschlussklemmen wie bei der Inneneinheit)
( Bild 22).
▶ Stromkabel an der Zugentlastung sichern und an den Klemmen L, N
und
anschließen.
▶ Abdeckung wieder befestigen.
46
2
betragen.
Leiterquerschnitt
Stromkabel Kommunikations-
Kabel
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 2,5 mm
≥ 2,5 mm
anschließen (Zuordnung der
4
Inbetriebnahme
4.1
Checkliste für die Inbetriebnahme
1
Außeneinheit und Inneneinheit sind ordnungsge-
mäß montiert.
2
Rohre sind ordnungsgemäß
• angeschlossen,
• wärmegedämmt,
• auf Dichtheit geprüft.
3
Ordentlicher Kondensatablauf ist hergestellt und
getestet.
4
Elektrischer Anschluss ist ordnungsgemäß durch-
geführt.
• Stromversorgung ist im normalen Bereich
• Schutzleiter ist ordnungsgemäß angebracht
• Anschlusskabel ist fest an die Klemmleiste ange-
bracht
5
Alle Abdeckungen sind angebracht und befestigt.
6
Das Luftleitblech der Inneneinheit ist korrekt mon-
tiert und der Stellantrieb ist eingerastet.
Tab. 10
4.2
Funktionstest
Nach erfolgter Installation mit Dichtheitsprüfung und elektrischem An-
schluss kann die Anlage getestet werden:
▶ Stromversorgung herstellen.
▶ Inneneinheit mit der Fernbedienung einschalten.
▶ Taste
drücken, um den Kühlbetrieb (
▶ Pfeiltaste (/) drücken, bis die niedrigste Temperatur eingestellt ist.
▶ Kühlbetrieb 5 Minuten lang testen.
▶ Taste
drücken, um den Heizbetrieb (
▶ Pfeiltaste (.) drücken, bis die höchste Temperatur eingestellt ist.
▶ Heizbetrieb 5 Minuten lang testen.
▶ Bewegungsfreiheit der horizontalen Luftstromlamelle sicherstellen.
Bei einer Raumtemperatur unter 17 °C muss der Kühlbetrieb manuell
eingeschaltet werden. Dieser manuelle Betrieb ist nur für Tests und Not-
fälle vorgesehen.
▶ Normalerweise immer die Fernbedienung verwenden.
Um den Kühlbetrieb manuell einzuschalten:
▶ Inneneinheit ausschalten.
▶ Mit einem dünnen Gegenstand zweimal die Taste für manuellen Kühl-
betrieb drücken ( Bild 23).
▶ Taste Mode der Fernbedienung drücken, um den manuell eingestell-
ten Kühlbetrieb zu verlassen.
In einem System mit Multisplit-Klimagerät ist der manuelle Betrieb nicht
möglich.
4.3
Übergabe an den Betreiber
▶ Wenn das System eingerichtet ist, die Installationsanleitung an den
Kunden übergeben.
▶ Dem Kunden die Bedienung des Systems anhand der Bedienungsan-
leitung erklären.
▶ Dem Kunden empfehlen, die Bedienungsanleitung sorgfältig zu lesen.
Climate 3200i – 6721892962 (2025/03)
) einzustellen.
) einzustellen.
