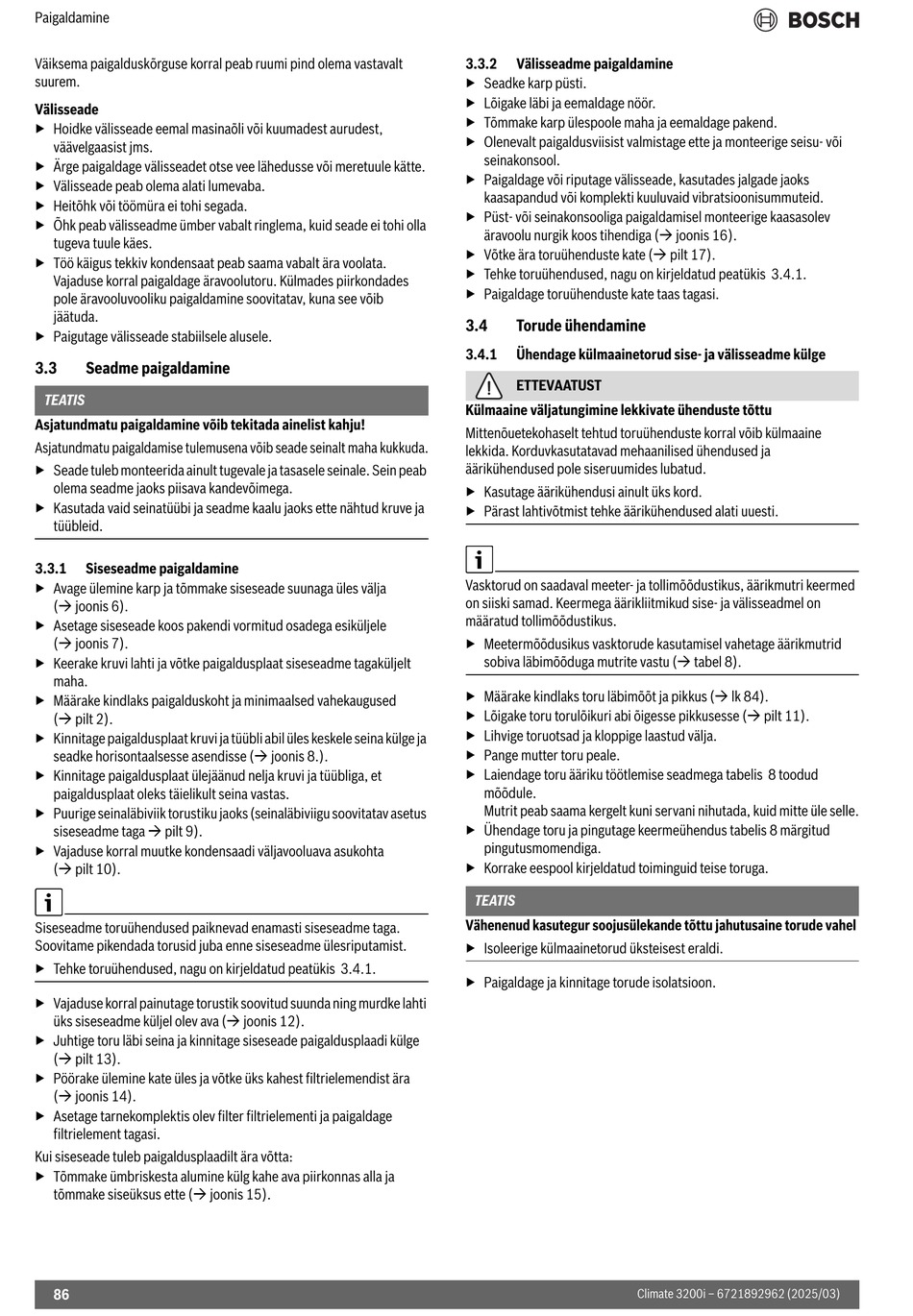

Bosch Climate 3200i Installationsanleitung Seite 86

Paigaldamine
Väiksema paigalduskõrguse korral peab ruumi pind olema vastavalt
suurem.
Välisseade
▶ Hoidke välisseade eemal masinaõli või kuumadest aurudest,
väävelgaasist jms.
▶ Ärge paigaldage välisseadet otse vee lähedusse või meretuule kätte.
▶ Välisseade peab olema alati lumevaba.
▶ Heitõhk või töömüra ei tohi segada.
▶ Õhk peab välisseadme ümber vabalt ringlema, kuid seade ei tohi olla
tugeva tuule käes.
▶ Töö käigus tekkiv kondensaat peab saama vabalt ära voolata.
Vajaduse korral paigaldage äravoolutoru. Külmades piirkondades
pole äravooluvooliku paigaldamine soovitatav, kuna see võib
jäätuda.
▶ Paigutage välisseade stabiilsele alusele.
3.3 Seadme paigaldamine
TEATIS
Asjatundmatu paigaldamine võib tekitada ainelist kahju!
Asjatundmatu paigaldamise tulemusena võib seade seinalt maha kukkuda.
▶ Seade tuleb monteerida ainult tugevale ja tasasele seinale. Sein peab
olema seadme jaoks piisava kandevõimega.
▶ Kasutada vaid seinatüübi ja seadme kaalu jaoks ette nähtud kruve ja
tüübleid.
3.3.1 Siseseadme paigaldamine
▶ Avage ülemine karp ja tõmmake siseseade suunaga üles välja
( joonis 6).
▶ Asetage siseseade koos pakendi vormitud osadega esiküljele
( joonis 7).
▶ Keerake kruvi lahti ja võtke paigaldusplaat siseseadme tagaküljelt
maha.
▶ Määrake kindlaks paigalduskoht ja minimaalsed vahekaugused
( pilt 2).
▶ Kinnitage paigaldusplaat kruvi ja tüübli abil üles keskele seina külge ja
seadke horisontaalsesse asendisse ( joonis 8.).
▶ Kinnitage paigaldusplaat ülejäänud nelja kruvi ja tüübliga, et
paigaldusplaat oleks täielikult seina vastas.
▶ Puurige seinaläbiviik torustiku jaoks (seinaläbiviigu soovitatav asetus
siseseadme taga  pilt 9).
▶ Vajaduse korral muutke kondensaadi väljavooluava asukohta
( pilt 10).
Siseseadme toruühendused paiknevad enamasti siseseadme taga.
Soovitame pikendada torusid juba enne siseseadme ülesriputamist.
▶ Tehke toruühendused, nagu on kirjeldatud peatükis 3.4.1.
▶ Vajaduse korral painutage torustik soovitud suunda ning murdke lahti
üks siseseadme küljel olev ava ( joonis 12).
▶ Juhtige toru läbi seina ja kinnitage siseseade paigaldusplaadi külge
( pilt 13).
▶ Pöörake ülemine kate üles ja võtke üks kahest filtrielemendist ära
( joonis 14).
▶ Asetage tarnekomplektis olev filter filtrielementi ja paigaldage
filtrielement tagasi.
Kui siseseade tuleb paigaldusplaadilt ära võtta:
▶ Tõmmake ümbriskesta alumine külg kahe ava piirkonnas alla ja
tõmmake siseüksus ette ( joonis 15).
86
3.3.2 Välisseadme paigaldamine
▶ Seadke karp püsti.
▶ Lõigake läbi ja eemaldage nöör.
▶ Tõmmake karp ülespoole maha ja eemaldage pakend.
▶ Olenevalt paigaldusviisist valmistage ette ja monteerige seisu- või
seinakonsool.
▶ Paigaldage või riputage välisseade, kasutades jalgade jaoks
kaasapandud või komplekti kuuluvaid vibratsioonisummuteid.
▶ Püst- või seinakonsooliga paigaldamisel monteerige kaasasolev
äravoolu nurgik koos tihendiga ( joonis 16).
▶ Võtke ära toruühenduste kate ( pilt 17).
▶ Tehke toruühendused, nagu on kirjeldatud peatükis 3.4.1.
▶ Paigaldage toruühenduste kate taas tagasi.
3.4 Torude ühendamine
3.4.1 Ühendage külmaainetorud sise- ja välisseadme külge
ETTEVAATUST
Külmaaine väljatungimine lekkivate ühenduste tõttu
Mittenõuetekohaselt tehtud toruühenduste korral võib külmaaine
lekkida. Korduvkasutatavad mehaanilised ühendused ja
äärikühendused pole siseruumides lubatud.
▶ Kasutage äärikühendusi ainult üks kord.
▶ Pärast lahtivõtmist tehke äärikühendused alati uuesti.
Vasktorud on saadaval meeter- ja tollimõõdustikus, äärikmutri keermed
on siiski samad. Keermega äärikliitmikud sise- ja välisseadmel on
määratud tollimõõdustikus.
▶ Meetermõõdusikus vasktorude kasutamisel vahetage äärikmutrid
sobiva läbimõõduga mutrite vastu ( tabel 8).
▶ Määrake kindlaks toru läbimõõt ja pikkus ( lk 84).
▶ Lõigake toru torulõikuri abi õigesse pikkusesse ( pilt 11).
▶ Lihvige toruotsad ja kloppige laastud välja.
▶ Pange mutter toru peale.
▶ Laiendage toru ääriku töötlemise seadmega tabelis 8 toodud
mõõdule.
Mutrit peab saama kergelt kuni servani nihutada, kuid mitte üle selle.
▶ Ühendage toru ja pingutage keermeühendus tabelis 8 märgitud
pingutusmomendiga.
▶ Korrake eespool kirjeldatud toiminguid teise toruga.
TEATIS
Vähenenud kasutegur soojusülekande tõttu jahutusaine torude vahel
▶ Isoleerige külmaainetorud üksteisest eraldi.
▶ Paigaldage ja kinnitage torude isolatsioon.
