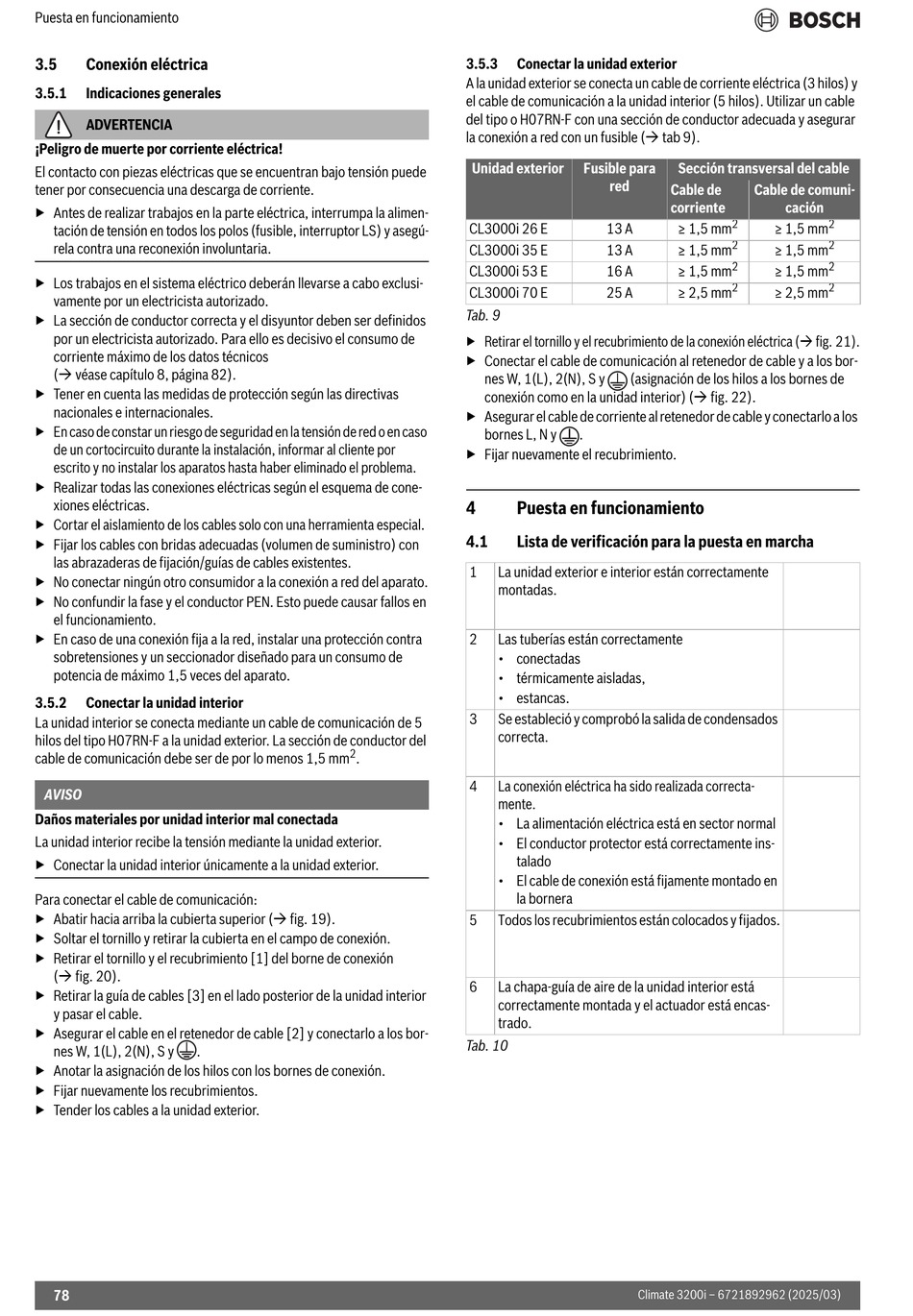

Puesta en funcionamiento
3.5
Conexión eléctrica
3.5.1
Indicaciones generales
ADVERTENCIA
¡Peligro de muerte por corriente eléctrica!
El contacto con piezas eléctricas que se encuentran bajo tensión puede
tener por consecuencia una descarga de corriente.
▶ Antes de realizar trabajos en la parte eléctrica, interrumpa la alimen-
tación de tensión en todos los polos (fusible, interruptor LS) y asegú-
rela contra una reconexión involuntaria.
▶ Los trabajos en el sistema eléctrico deberán llevarse a cabo exclusi-
vamente por un electricista autorizado.
▶ La sección de conductor correcta y el disyuntor deben ser definidos
por un electricista autorizado. Para ello es decisivo el consumo de
corriente máximo de los datos técnicos
( véase capítulo 8, página 82).
▶ Tener en cuenta las medidas de protección según las directivas
nacionales e internacionales.
▶ En caso de constar un riesgo de seguridad en la tensión de red o en caso
de un cortocircuito durante la instalación, informar al cliente por
escrito y no instalar los aparatos hasta haber eliminado el problema.
▶ Realizar todas las conexiones eléctricas según el esquema de cone-
xiones eléctricas.
▶ Cortar el aislamiento de los cables solo con una herramienta especial.
▶ Fijar los cables con bridas adecuadas (volumen de suministro) con
las abrazaderas de fijación/guías de cables existentes.
▶ No conectar ningún otro consumidor a la conexión a red del aparato.
▶ No confundir la fase y el conductor PEN. Esto puede causar fallos en
el funcionamiento.
▶ En caso de una conexión fija a la red, instalar una protección contra
sobretensiones y un seccionador diseñado para un consumo de
potencia de máximo 1,5 veces del aparato.
3.5.2
Conectar la unidad interior
La unidad interior se conecta mediante un cable de comunicación de 5
hilos del tipo H07RN-F a la unidad exterior. La sección de conductor del
cable de comunicación debe ser de por lo menos 1,5 mm
AVISO
Daños materiales por unidad interior mal conectada
La unidad interior recibe la tensión mediante la unidad exterior.
▶ Conectar la unidad interior únicamente a la unidad exterior.
Para conectar el cable de comunicación:
▶ Abatir hacia arriba la cubierta superior ( fig. 19).
▶ Soltar el tornillo y retirar la cubierta en el campo de conexión.
▶ Retirar el tornillo y el recubrimiento [1] del borne de conexión
( fig. 20).
▶ Retirar la guía de cables [3] en el lado posterior de la unidad interior
y pasar el cable.
▶ Asegurar el cable en el retenedor de cable [2] y conectarlo a los bor-
nes W, 1(L), 2(N), S y
.
▶ Anotar la asignación de los hilos con los bornes de conexión.
▶ Fijar nuevamente los recubrimientos.
▶ Tender los cables a la unidad exterior.
78
3.5.3
Conectar la unidad exterior
A la unidad exterior se conecta un cable de corriente eléctrica (3 hilos) y
el cable de comunicación a la unidad interior (5 hilos). Utilizar un cable
del tipo o H07RN-F con una sección de conductor adecuada y asegurar
la conexión a red con un fusible ( tab 9).
Unidad exterior
CL3000i 26 E
CL3000i 35 E
CL3000i 53 E
CL3000i 70 E
Tab. 9
▶ Retirar el tornillo y el recubrimiento de la conexión eléctrica ( fig. 21).
▶ Conectar el cable de comunicación al retenedor de cable y a los bor-
nes W, 1(L), 2(N), S y
conexión como en la unidad interior) ( fig. 22).
▶ Asegurar el cable de corriente al retenedor de cable y conectarlo a los
bornes L, N y
▶ Fijar nuevamente el recubrimiento.
4
Puesta en funcionamiento
4.1
Lista de verificación para la puesta en marcha
1
La unidad exterior e interior están correctamente
montadas.
2
Las tuberías están correctamente
• conectadas
• térmicamente aisladas,
• estancas.
3
Se estableció y comprobó la salida de condensados
correcta.
2
.
4
La conexión eléctrica ha sido realizada correcta-
mente.
• La alimentación eléctrica está en sector normal
• El conductor protector está correctamente ins-
talado
• El cable de conexión está fijamente montado en
la bornera
5
Todos los recubrimientos están colocados y fijados.
6
La chapa-guía de aire de la unidad interior está
correctamente montada y el actuador está encas-
trado.
Tab. 10
Fusible para
Sección transversal del cable
red
Cable de
corriente
2
13 A
≥ 1,5 mm
2
13 A
≥ 1,5 mm
2
16 A
≥ 1,5 mm
2
25 A
≥ 2,5 mm
(asignación de los hilos a los bornes de
.
Climate 3200i – 6721892962 (2025/03)
Cable de comuni-
cación
2
≥ 1,5 mm
2
≥ 1,5 mm
2
≥ 1,5 mm
2
≥ 2,5 mm
