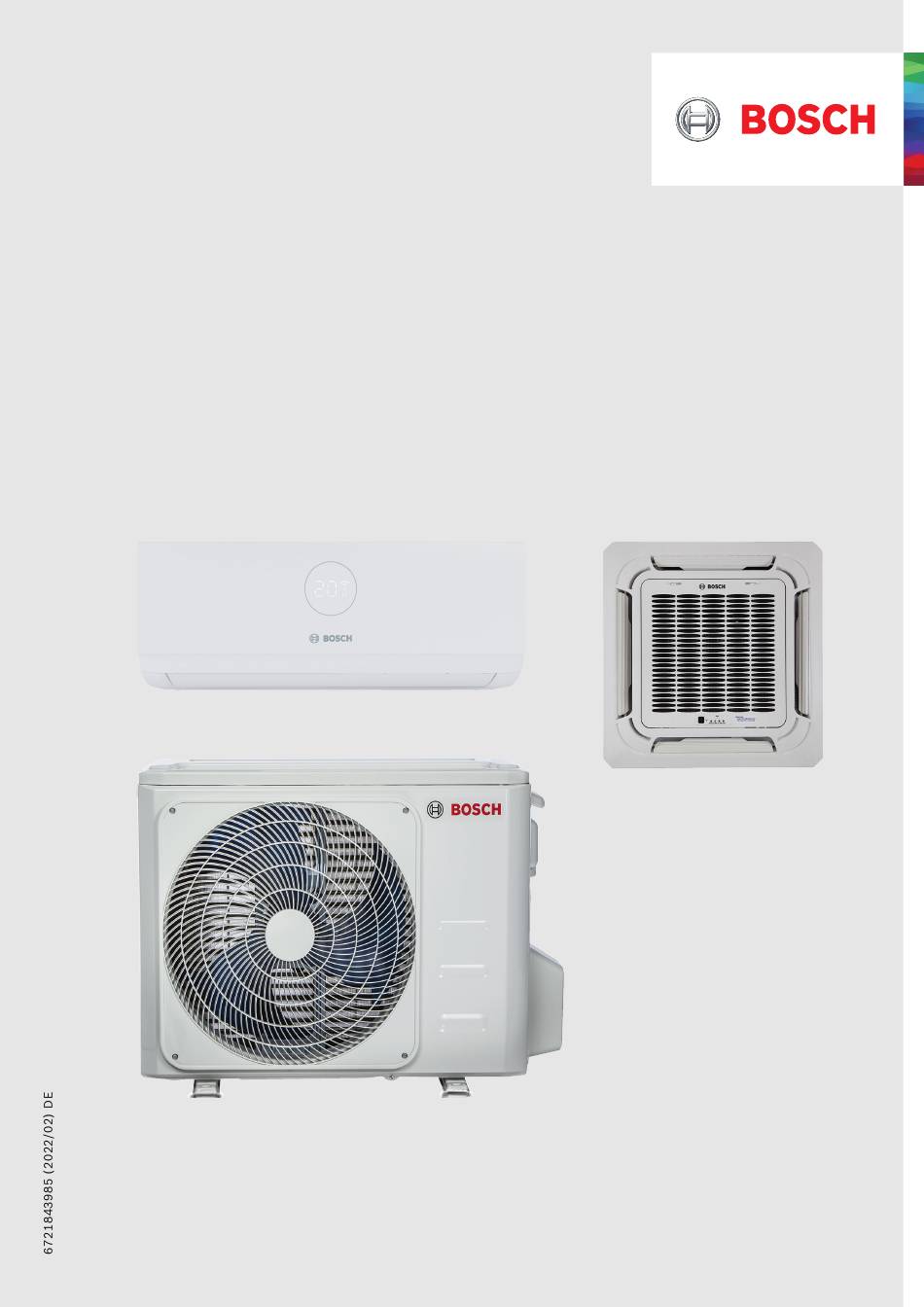

- Seite 1 Split-Klimagerät mit Wechselrichter und einer/2/3/4 oder 5 Inneneinheiten Planungsunterlage Climate 5000 MS 18/27/36/42 OUE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise zu dieser Planungsunterlage ..... . .3 Kühllastermittlung..... . .3 Außeneinheit auswählen . -
Seite 3: Allgemeine Hinweise Zu Dieser Planungsunterlage
Allgemeine Hinweise zu dieser Planungsunterlage Allgemeine Hinweise zu dieser Kühllastermittlung Planungsunterlage Die Kühllast ist nach VDI 2078 zu berechnen. Diese Planungsunterlage ist kein Ersatz für die Installa- Die Kühllastberechnung gibt an, wie viel Kälteleistung tionsanleitungen der jeweiligen Anlagenkomponenten. das Klimagerät aufwenden muss, um die Lufttempera- tur zu kühlen oder konstant auf einem Niveau zu halten. -
Seite 4: Außeneinheit Auswählen
Die folgenden Tabellen zeigen, welche Außeneinheit in Abhängigkeit von den gewählten Inneneinheiten einge- setzt werden kann. 10,6 12,3 Tab. 1 Umrechnung Btu zu kW Kombinationen Inneneinheiten für Climate 5000 MS 18 OUE Anzahl Inneneinheiten 9+12 7+12 9+18 7+18 12+12 Tab. 2 Climate 5000 MS 18 OUE Kombinationen Inneneinheiten für Climate 5000 MS 27 OUE... - Seite 5 Außeneinheit auswählen Kombinationen Inneneinheiten für Climate 5000 MS 42 OUE Anzahl Inneneinheiten 9+18 7+7+7 7+9+18 9+9+12 12+12+12 – 7+7+9 – 9+9+18 12+12+18 7+12 12+12 7+7+12 7+12+12 – – 7+18 12+18 7+7+18 7+12+18 9+12+12 12+18+18 – – – – 9+12+18 – –...
-
Seite 6: Anforderungen An Den Aufstellort
Anforderungen an den Aufstellort Anforderungen an den Aufstellort Inneneinheit Im Wesentlichen muss der Aufstellort nach folgenden Anforderungen gewählt werden: Bei Inneneinheiten zur Deckeninstallation die Mindest- einbauhöhe von 2,2 m beachten (vgl. EN 378). • Die Kältemittelrohre und der Kondensatablauf müs- sen nach Vorgabe verlegt werden können. -
Seite 7: Außeneinheit
Anforderungen an den Aufstellort Außeneinheit Im Wesentlichen muss der Aufstellort nach folgenden Mindestabstände bei mehreren Außeneinheiten Anforderungen gewählt werden: • Die maximal zulässigen Rohrleitungslängen müssen eingehalten werden ( Kapitel 5, Seite 8). • Der Aufstellort muss ausreichend tragfähig sein. • Der Aufstellort bzw. die Außeneinheit muss für War- tungen zugänglich sein. -
Seite 8: Rohrleitung
Rohrleitung Rohrleitung Rohrleitungslänge Die in Tabelle 9 und Bild 7 angegebenen maximalen Rohrleitungslängen und Höhenunterschiede müssen eingehalten werden. Mindestrohrlänge 3 m, um Vibrationen und Strömungs- geräusche zu vermeiden. Einheit CL5000MS 18 OUE 27 OUE 36 OUE 42 OUE Max. Länge für alle Räume Max. - Seite 9 Rohrleitung 0010034227- 001 Bild 8 Höhenunterschied Installation Ölrückholbögen (Maße in m) [1] Ölrückholbögen [2] Gasseite [3] Flüssigkeitsseite Rohrleitungsführung Bei Geräten zur Wandinstallation kann die Rohrleitung von links, rechts und hinten an die Inneneinheit heran- geführt werden. Nachzufüllende Kältemittelmenge nach Rohrlänge Einheit CL5000MS 18 OUE...
- Seite 10 Rohrleitung Durchmesser Kältemittelrohre Inneneinheit Ø -Kältemittel- Climate 5000 rohr [mm/Zoll] 7 K/9 K/12 K Flüssigkeitsseite 6,35 (1/4) Gasseite 9,53 (3/8) 18 K Flüssigkeitsseite 6,35 (1/4) Gasseite 12,7 (1/2) Tab. 11 Rohrleitungsdimensionen in Abhängigkeit der an- geschlossenen Leistung der Inneneinheit Außeneinheit Ø...
-
Seite 11: Berechnung Der Maximal Zulässigen Kältemittelkonzentration
Berechnung der maximal zulässigen Kältemittelkonzentration Berechnung der maximal zulässigen Kältemittelkonzentration Beim Split-Klimagerät Climate 5000 MS wird das Kälte- mittel R32 eingesetzt, das schwerer als Luft ist. Der Montageort der Inneneinheit(en) muss bei der Berech- Der obere Deckelungsfaktor (Maximalwert) beträgt nung der maximal zulässigen Kältemittelmenge berück- 12 kg. -
Seite 12: Technische Beschreibung
Technische Beschreibung Technische Beschreibung Technische Daten Außeneinheiten Technische Daten Außeneinheiten Climate 5000 MS Einheit Climate 5000 MS 18 OUE 27 OUE 36 OUE 42 OUE Kühlleistung 10,6 12,3 Kühlleistung (min.) Kühlleistung (max.) 13,7 16,0 Elektrische Leistungsaufnahmen im Kühlbetrieb 2,00 3,22 4,05 4,58 Heizleistung... -
Seite 13: Technische Daten Inneneinheiten
Technische Beschreibung Technische Daten Inneneinheiten Technische Daten Inneneinheiten Climate 5000 MS Einheit Climate 5000 MS 2-2 IBW 07 CAS 09 CAS 12 CAS 18-1 CAS Kühlleistung Heizleistung Elektrische Leistungsaufnahmen im Heiz- – 0,04 0,04 0,04 0,10 betrieb Farbe – Weiß Weiß... - Seite 14 Technische Beschreibung Technische Daten Inneneinheiten CL3000iU W ... E Einheit CL3000iU W 26 E CL3000iU W 35 E CL3000iU W 53 E Kühlleistung Kühlleistung (min.) Kühlleistung (max.) Elektrische Leistungsaufnahmen im Kühl- 1,10 1,65 2,05 betrieb Heizleistung Heizleistung (min.) Heizleistung (max.) Elektrische Leistungsaufnahmen im Heiz- 0,99 1,48...
-
Seite 15: Abmessungen Inneneinheit
Technische Beschreibung Abmessungen Inneneinheit Abmessungen Außeneinheit Die Abmessungen der Inneneinheit unterscheiden sich je nach Leistung und können den technischen Daten entnommen werden Kapitel 7.2, Seite 13. 0010033651-001 Bild 9 Abmessungen Außeneinheit Einheit Climate 5000 MS Breite B Höhe H Tiefe T Abstand A Abstand A... -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Außeneinheit anschließen VORSICHT An die Außeneinheit werden ein Stromversorgungska- bel (3-adrig) und die Kommunikationskabel der Innen- ▶ Arbeiten an der Elektrik oder Verkabelung vor- schriftsmäßig nur von qualifizierten Fachkräften aus- einheiten (4-adrig) angeschlossen. Zu verwenden sind führen lassen. - Seite 17 Elektrischer Anschluss Verdrahtungsschema 0010033665-001 Bild 11 Verdrahtungsschema [1] Netzanschluss Außeneinheit mit 3 Inneneinheiten [2] Inneneinheit A [3] Inneneinheit B Die Verbindungskabel ausschließlich an die Anschluss- klemmen anschließen, die durch die entsprechenden Ziffern an der Klemmenleiste der Innen- und Außenein- heiten angegeben sind. Anschlussklemme L1(A) der Au- ßeneinheit muss mit Anschlussklemme L1 der Inneneinheit verbunden werden.
- Seite 18 Elektrischer Anschluss Außeneinheit mit 4 Inneneinheiten 0010033669-001 Bild 14 Verdrahtungsschema Außeneinheit mit 4 Innen- einheiten [1] Netzanschluss [2] Inneneinheit A [3] Inneneinheit B [4] Inneneinheit C [5] Inneneinheit D Optional Außeneinheit mit 5 Inneneinheiten 0010033670-001 Bild 15 Verdrahtungsschema Außeneinheit mit 5 Innen- einheiten [1] Netzanschluss [2] Inneneinheit A...
