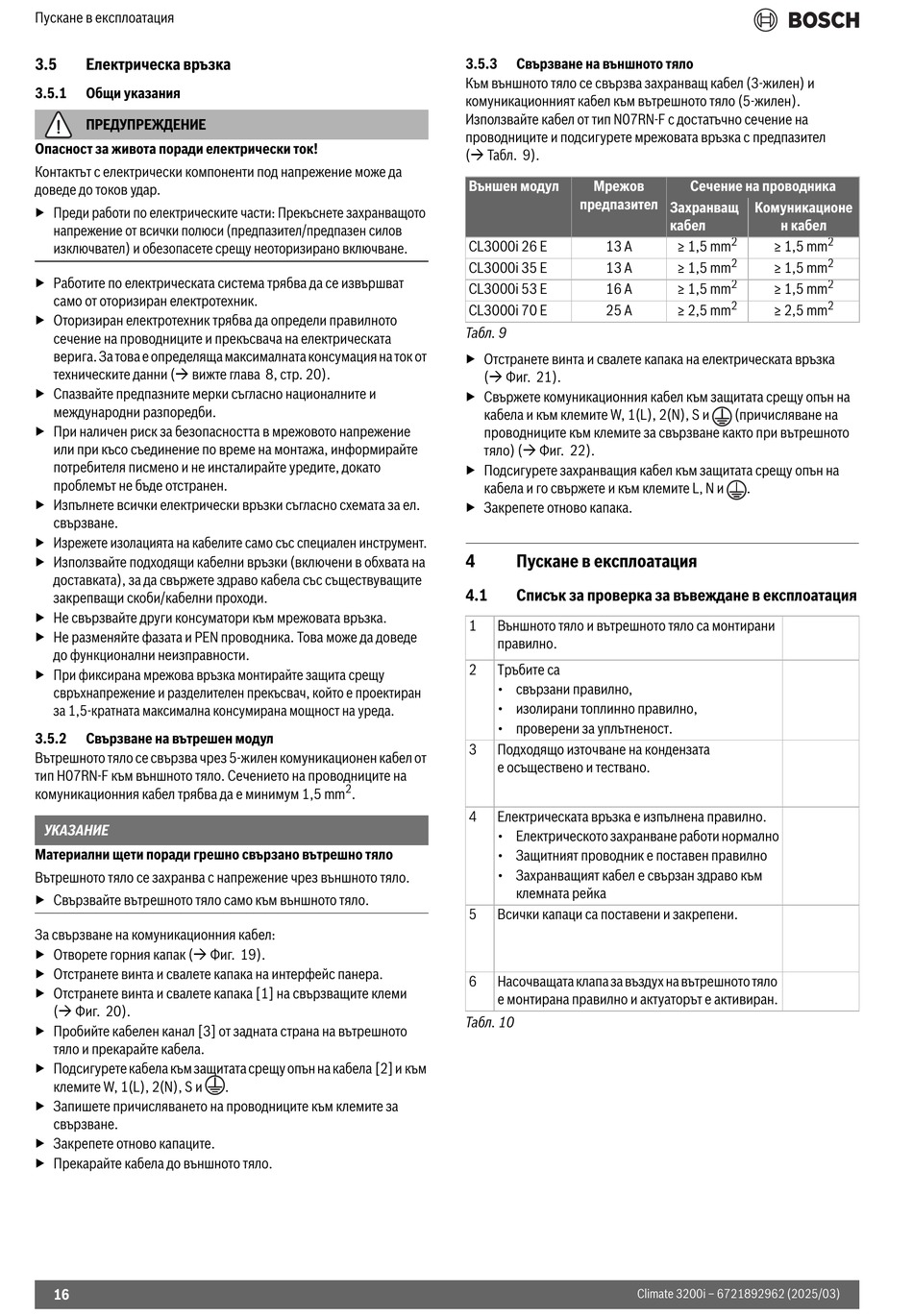

Bosch Climate 3200i Installationsanleitung Seite 16

Пускане в експлоатация
3.5 Електрическа връзка
3.5.1 Общи указания
ПРЕДУПРЕЖДЕНИЕ
Опасност за живота поради електрически ток!
Контактът с електрически компоненти под напрежение може да
доведе до токов удар.
▶ Преди работи по електрическите части: Прекъснете захранващото
напрежение от всички полюси (предпазител/предпазен силов
изключвател) и обезопасете срещу неоторизирано включване.
▶ Работите по електрическата система трябва да се извършват
само от оторизиран електротехник.
▶ Оторизиран електротехник трябва да определи правилното
сечение на проводниците и прекъсвача на електрическата
верига. За това е определяща максималната консумация на ток от
техническите данни ( вижте глава 8, стр. 20).
▶ Спазвайте предпазните мерки съгласно националните и
международни разпоредби.
▶ При наличен риск за безопасността в мрежовото напрежение
или при късо съединение по време на монтажа, информирайте
потребителя писмено и не инсталирайте уредите, докато
проблемът не бъде отстранен.
▶ Изпълнете всички електрически връзки съгласно схемата за ел.
свързване.
▶ Изрежете изолацията на кабелите само със специален инструмент.
▶ Използвайте подходящи кабелни връзки (включени в обхвата на
доставката), за да свържете здраво кабела със съществуващите
закрепващи скоби/кабелни проходи.
▶ Не свързвайте други консуматори към мрежовата връзка.
▶ Не разменяйте фазата и PEN проводника. Това може да доведе
до функционални неизправности.
▶ При фиксирана мрежова връзка монтирайте защита срещу
свръхнапрежение и разделителен прекъсвач, който е проектиран
за 1,5-кратната максимална консумирана мощност на уреда.
3.5.2 Свързване на вътрешен модул
Вътрешното тяло се свързва чрез 5-жилен комуникационен кабел от
тип H07RN-F към външното тяло. Сечението на проводниците на
комуникационния кабел трябва да е минимум 1,5 mm
УКАЗАНИЕ
Материални щети поради грешно свързано вътрешно тяло
Вътрешното тяло се захранва с напрежение чрез външното тяло.
▶ Свързвайте вътрешното тяло само към външното тяло.
За свързване на комуникационния кабел:
▶ Отворете горния капак ( Фиг. 19).
▶ Отстранете винта и свалете капака на интерфейс панера.
▶ Отстранете винта и свалете капака [1] на свързващите клеми
( Фиг. 20).
▶ Пробийте кабелен канал [3] от задната страна на вътрешното
тяло и прекарайте кабела.
▶ Подсигурете кабела към защитата срещу опън на кабела [2] и към
клемите W, 1(L), 2(N), S и
▶ Запишете причисляването на проводниците към клемите за
свързване.
▶ Закрепете отново капаците.
▶ Прекарайте кабела до външното тяло.
16
2
.
.
3.5.3 Свързване на външното тяло
Към външното тяло се свързва захранващ кабел (3-жилен) и
комуникационният кабел към вътрешното тяло (5-жилен).
Използвайте кабел от тип N07RN-F с достатъчно сечение на
проводниците и подсигурете мрежовата връзка с предпазител
( Табл. 9).
Външен модул Мрежов
предпазител
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Табл. 9
▶ Отстранете винта и свалете капака на електрическата връзка
( Фиг. 21).
▶ Свържете комуникационния кабел към защитата срещу опън на
кабела и към клемите W, 1(L), 2(N), S и
проводниците към клемите за свързване както при вътрешното
тяло) ( Фиг. 22).
▶ Подсигурете захранващия кабел към защитата срещу опън на
кабела и го свържете и към клемите L, N и
▶ Закрепете отново капака.
4 Пускане в експлоатация
4.1 Списък за проверка за въвеждане в експлоатация
1 Външното тяло и вътрешното тяло са монтирани
правилно.
2 Тръбите са
• свързани правилно,
• изолирани топлинно правилно,
• проверени за уплътненост.
3 Подходящо източване на кондензата
е осъществено и тествано.
4 Електрическата връзка е изпълнена правилно.
• Електрическото захранване работи нормално
• Защитният проводник е поставен правилно
• Захранващият кабел е свързан здраво към
клемната рейка
5 Всички капаци са поставени и закрепени.
6 Насочващата клапа за въздух на вътрешното тяло
е монтирана правилно и актуаторът е активиран.
Табл. 10
Climate 3200i – 6721892962 (2025/03)
Сечение на проводника
Захранващ Комуникационе
кабел н кабел
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 2,5 mm ≥ 2,5 mm
(причисляване на
.
