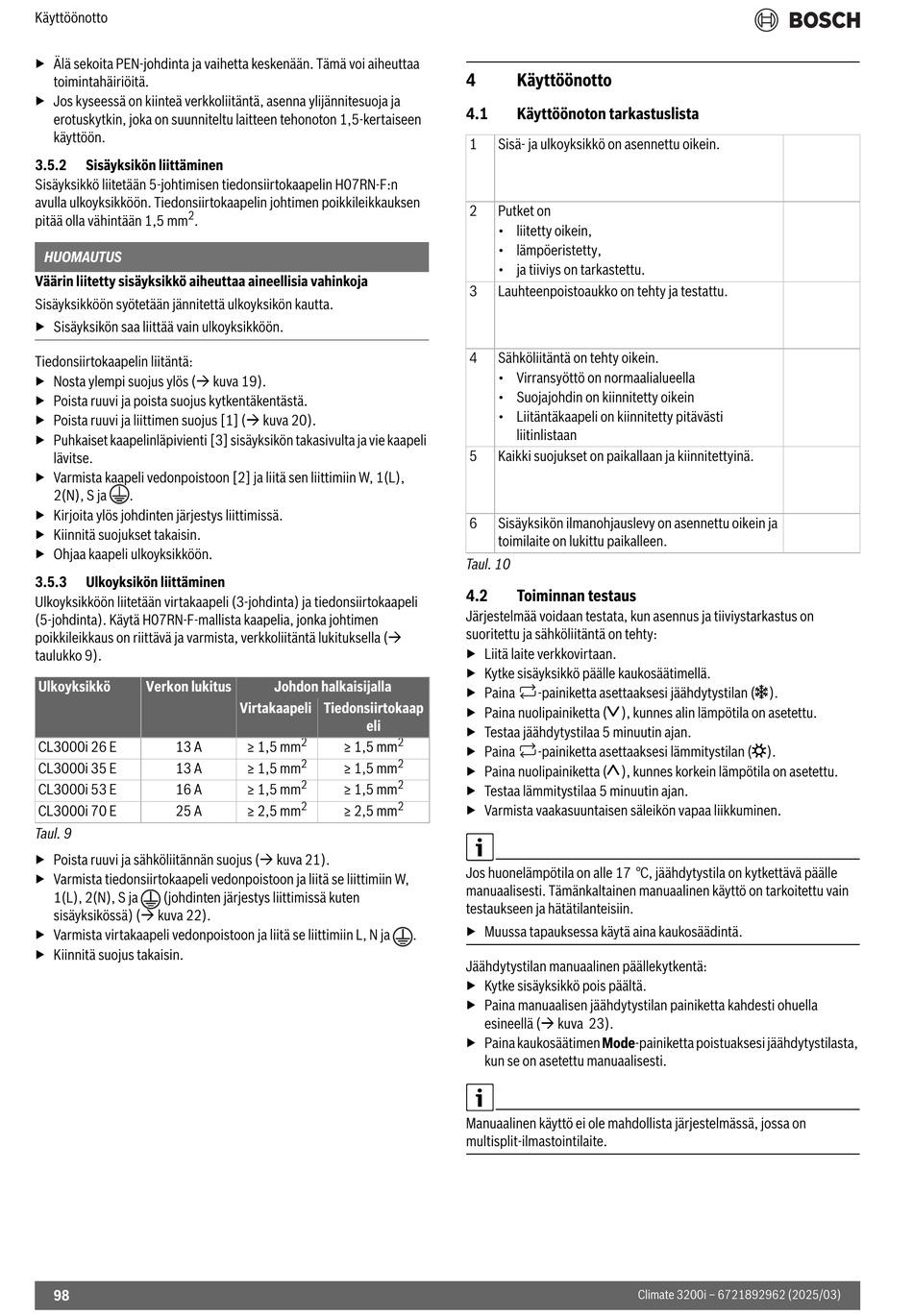

Käyttöönotto
▶ Älä sekoita PEN-johdinta ja vaihetta keskenään. Tämä voi aiheuttaa
toimintahäiriöitä.
▶ Jos kyseessä on kiinteä verkkoliitäntä, asenna ylijännitesuoja ja
erotuskytkin, joka on suunniteltu laitteen tehonoton 1,5-kertaiseen
käyttöön.
3.5.2
Sisäyksikön liittäminen
Sisäyksikkö liitetään 5-johtimisen tiedonsiirtokaapelin H07RN-F:n
avulla ulkoyksikköön. Tiedonsiirtokaapelin johtimen poikkileikkauksen
2
pitää olla vähintään 1,5 mm
.
HUOMAUTUS
Väärin liitetty sisäyksikkö aiheuttaa aineellisia vahinkoja
Sisäyksikköön syötetään jännitettä ulkoyksikön kautta.
▶ Sisäyksikön saa liittää vain ulkoyksikköön.
Tiedonsiirtokaapelin liitäntä:
▶ Nosta ylempi suojus ylös ( kuva 19).
▶ Poista ruuvi ja poista suojus kytkentäkentästä.
▶ Poista ruuvi ja liittimen suojus [1] ( kuva 20).
▶ Puhkaiset kaapelinläpivienti [3] sisäyksikön takasivulta ja vie kaapeli
lävitse.
▶ Varmista kaapeli vedonpoistoon [2] ja liitä sen liittimiin W, 1(L),
2(N), S ja
.
▶ Kirjoita ylös johdinten järjestys liittimissä.
▶ Kiinnitä suojukset takaisin.
▶ Ohjaa kaapeli ulkoyksikköön.
3.5.3
Ulkoyksikön liittäminen
Ulkoyksikköön liitetään virtakaapeli (3-johdinta) ja tiedonsiirtokaapeli
(5-johdinta). Käytä H07RN-F-mallista kaapelia, jonka johtimen
poikkileikkaus on riittävä ja varmista, verkkoliitäntä lukituksella (
taulukko 9).
Ulkoyksikkö
Verkon lukitus
CL3000i 26 E
13 A
CL3000i 35 E
13 A
CL3000i 53 E
16 A
CL3000i 70 E
25 A
Taul. 9
▶ Poista ruuvi ja sähköliitännän suojus ( kuva 21).
▶ Varmista tiedonsiirtokaapeli vedonpoistoon ja liitä se liittimiin W,
1(L), 2(N), S ja
(johdinten järjestys liittimissä kuten
sisäyksikössä) ( kuva 22).
▶ Varmista virtakaapeli vedonpoistoon ja liitä se liittimiin L, N ja
▶ Kiinnitä suojus takaisin.
98
Johdon halkaisijalla
Virtakaapeli Tiedonsiirtokaap
eli
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 2,5 mm
≥ 2,5 mm
4
Käyttöönotto
4.1
Käyttöönoton tarkastuslista
1
Sisä- ja ulkoyksikkö on asennettu oikein.
2
Putket on
• liitetty oikein,
• lämpöeristetty,
• ja tiiviys on tarkastettu.
3
Lauhteenpoistoaukko on tehty ja testattu.
4
Sähköliitäntä on tehty oikein.
• Virransyöttö on normaalialueella
• Suojajohdin on kiinnitetty oikein
• Liitäntäkaapeli on kiinnitetty pitävästi
liitinlistaan
5
Kaikki suojukset on paikallaan ja kiinnitettyinä.
6
Sisäyksikön ilmanohjauslevy on asennettu oikein ja
toimilaite on lukittu paikalleen.
Taul. 10
4.2
Toiminnan testaus
Järjestelmää voidaan testata, kun asennus ja tiiviystarkastus on
suoritettu ja sähköliitäntä on tehty:
▶ Liitä laite verkkovirtaan.
▶ Kytke sisäyksikkö päälle kaukosäätimellä.
▶ Paina
-painiketta asettaaksesi jäähdytystilan (').
▶ Paina nuolipainiketta (/), kunnes alin lämpötila on asetettu.
▶ Testaa jäähdytystilaa 5 minuutin ajan.
▶ Paina
-painiketta asettaaksesi lämmitystilan (%).
▶ Paina nuolipainiketta (.), kunnes korkein lämpötila on asetettu.
▶ Testaa lämmitystilaa 5 minuutin ajan.
▶ Varmista vaakasuuntaisen säleikön vapaa liikkuminen.
Jos huonelämpötila on alle 17 °C, jäähdytystila on kytkettävä päälle
manuaalisesti. Tämänkaltainen manuaalinen käyttö on tarkoitettu vain
testaukseen ja hätätilanteisiin.
▶ Muussa tapauksessa käytä aina kaukosäädintä.
.
Jäähdytystilan manuaalinen päällekytkentä:
▶ Kytke sisäyksikkö pois päältä.
▶ Paina manuaalisen jäähdytystilan painiketta kahdesti ohuella
esineellä ( kuva 23).
▶ Paina kaukosäätimen Mode-painiketta poistuaksesi jäähdytystilasta,
kun se on asetettu manuaalisesti.
Manuaalinen käyttö ei ole mahdollista järjestelmässä, jossa on
multisplit-ilmastointilaite.
