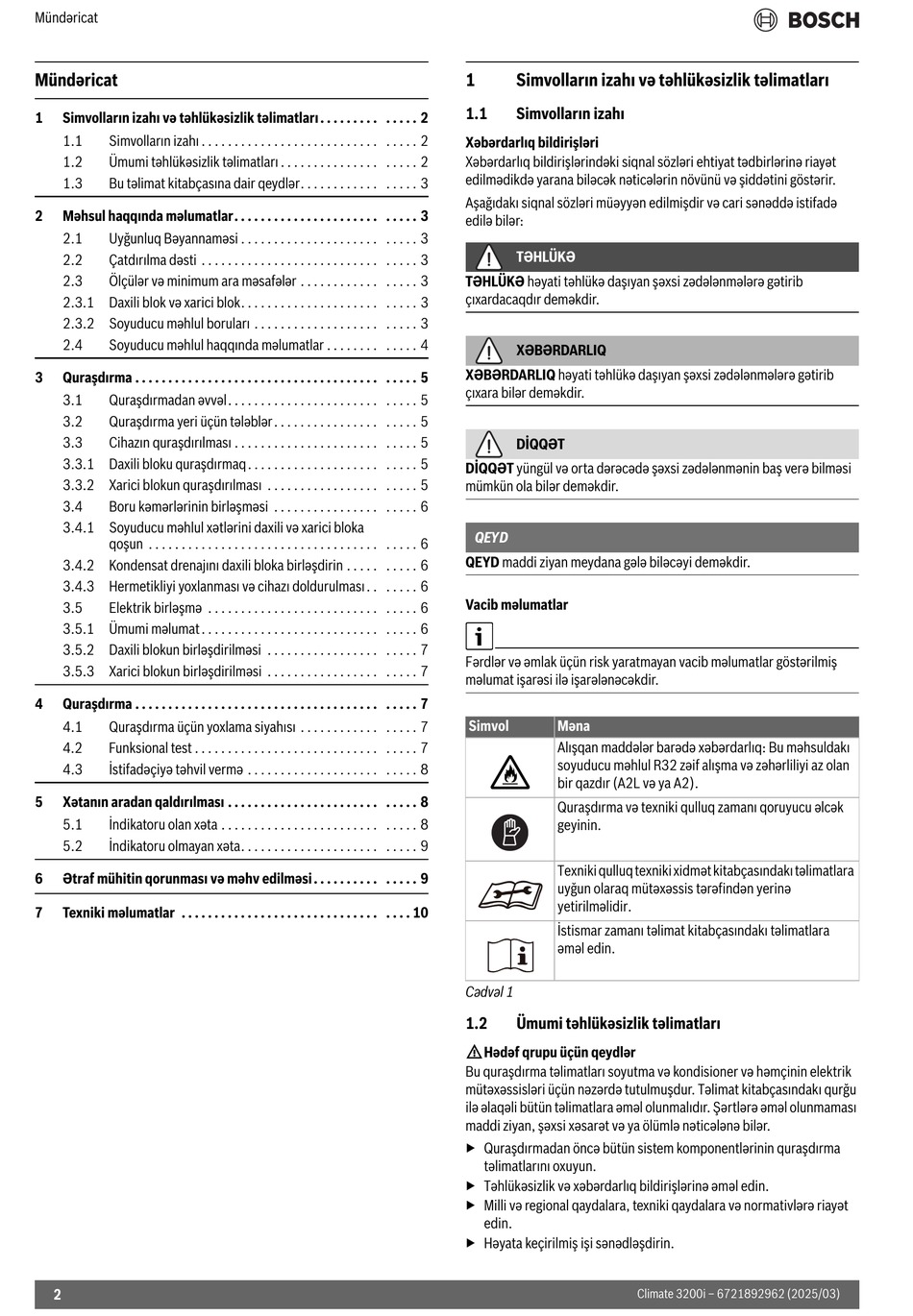

Bosch Climate 3200i Installationsanleitung Seite 2

Mündəricat
Mündəricat
1 Simvolların izahı və təhlükəsizlik təlimatları . . . . . . . . . . . . . . 2
1.1 Simvolların izahı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Ümumi təhlükəsizlik təlimatları . . . . . . . . . . . . . . . . . . . . 2
1.3 Bu təlimat kitabçasına dair qeydlər. . . . . . . . . . . . . . . . . 3
2 Məhsul haqqında məlumatlar. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Uyğunluq Bəyannaməsi . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Çatdırılma dəsti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Ölçülər və minimum ara məsafələr . . . . . . . . . . . . . . . . . 3
2.3.1 Daxili blok və xarici blok. . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3.2 Soyuducu məhlul boruları . . . . . . . . . . . . . . . . . . . . . . . . 3
2.4 Soyuducu məhlul haqqında məlumatlar . . . . . . . . . . . . . 4
3 Quraşdırma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Quraşdırmadan əvvəl. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Quraşdırma yeri üçün tələblər. . . . . . . . . . . . . . . . . . . . . 5
3.3 Cihazın quraşdırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3.1 Daxili bloku quraşdırmaq. . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3.2 Xarici blokun quraşdırılması . . . . . . . . . . . . . . . . . . . . . . 5
3.4 Boru kəmərlərinin birləşməsi . . . . . . . . . . . . . . . . . . . . . 6
3.4.1 Soyuducu məhlul xətlərini daxili və xarici bloka
qoşun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.4.2 Kondensat drenajını daxili bloka birləşdirin . . . . . . . . . . 6
3.4.3 Hermetikliyi yoxlanması və cihazı doldurulması . . . . . . . 6
3.5 Elektrik birləşmə . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5.1 Ümumi məlumat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5.2 Daxili blokun birləşdirilməsi . . . . . . . . . . . . . . . . . . . . . . 7
3.5.3 Xarici blokun birləşdirilməsi . . . . . . . . . . . . . . . . . . . . . . 7
4 Quraşdırma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Quraşdırma üçün yoxlama siyahısı . . . . . . . . . . . . . . . . . 7
4.2 Funksional test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.3 İstifadəçiyə təhvil vermə . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Xətanın aradan qaldırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 İndikatoru olan xəta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2 İndikatoru olmayan xəta. . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Ətraf mühitin qorunması və məhv edilməsi . . . . . . . . . . . . . . . 9
7 Texniki məlumatlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2
1 Simvolların izahı və təhlükəsizlik təlimatları
1.1 Simvolların izahı
Xəbərdarlıq bildirişləri
Xəbərdarlıq bildirişlərindəki siqnal sözləri ehtiyat tədbirlərinə riayət
edilmədikdə yarana biləcək nəticələrin növünü və şiddətini göstərir.
Aşağıdakı siqnal sözləri müəyyən edilmişdir və cari sənəddə istifadə
edilə bilər:
TƏHLÜKƏ
TƏHLÜKƏ həyati təhlükə daşıyan şəxsi zədələnmələrə gətirib
çıxardacaqdır deməkdir.
XƏBƏRDARLIQ
XƏBƏRDARLIQ həyati təhlükə daşıyan şəxsi zədələnmələrə gətirib
çıxara bilər deməkdir.
DİQQƏT
DİQQƏT yüngül və orta dərəcədə şəxsi zədələnmənin baş verə bilməsi
mümkün ola bilər deməkdir.
QEYD
QEYD maddi ziyan meydana gələ biləcəyi deməkdir.
Vacib məlumatlar
Fərdlər və əmlak üçün risk yaratmayan vacib məlumatlar göstərilmiş
məlumat işarəsi ilə işarələnəcəkdir.
Simvol Məna
Alışqan maddələr barədə xəbərdarlıq: Bu məhsuldakı
soyuducu məhlul R32 zəif alışma və zəhərliliyi az olan
bir qazdır (A2L və ya A2).
Quraşdırma və texniki qulluq zamanı qoruyucu əlcək
geyinin.
Texniki qulluq texniki xidmət kitabçasındakı təlimatlara
uyğun olaraq mütəxəssis tərəfindən yerinə
yetirilməlidir.
İstismar zamanı təlimat kitabçasındakı təlimatlara
əməl edin.
Cədvəl 1
1.2 Ümumi təhlükəsizlik təlimatları
HHədəf qrupu üçün qeydlər
Bu quraşdırma təlimatları soyutma və kondisioner və həmçinin elektrik
mütəxəssisləri üçün nəzərdə tutulmuşdur. Təlimat kitabçasındakı qurğu
ilə əlaqəli bütün təlimatlara əməl olunmalıdır. Şərtlərə əməl olunmaması
maddi ziyan, şəxsi xəsarət və ya ölümlə nəticələnə bilər.
▶ Quraşdırmadan öncə bütün sistem komponentlərinin quraşdırma
təlimatlarını oxuyun.
▶ Təhlükəsizlik və xəbərdarlıq bildirişlərinə əməl edin.
▶ Milli və regional qaydalara, texniki qaydalara və normativlərə riayət
edin.
▶ Həyata keçirilmiş işi sənədləşdirin.
Climate 3200i – 6721892962 (2025/03)
