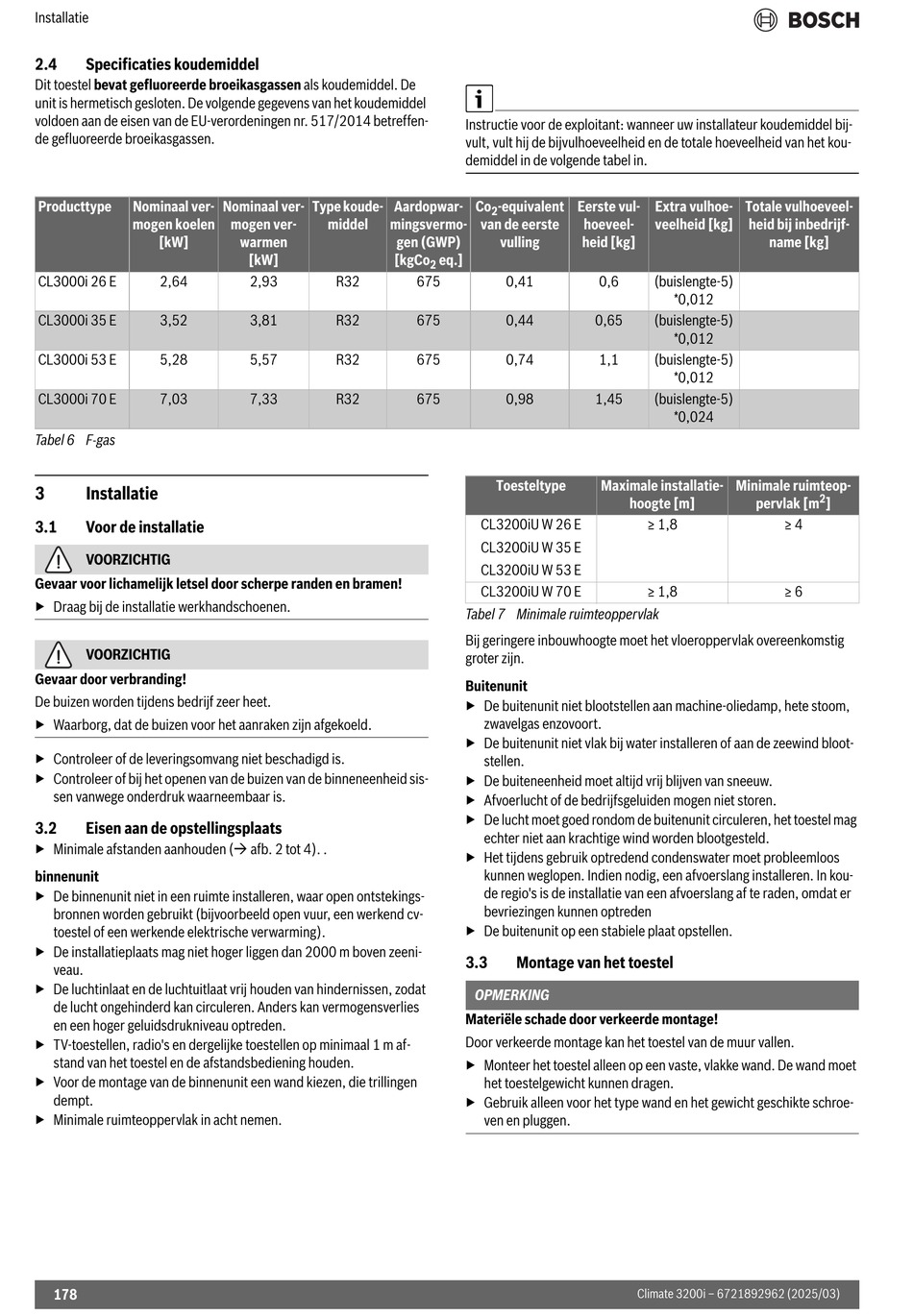

Installatie
2.4 Specificaties koudemiddel
Dit toestel bevat gefluoreerde broeikasgassen als koudemiddel. De
unit is hermetisch gesloten. De volgende gegevens van het koudemiddel
voldoen aan de eisen van de EU-verordeningen nr. 517/2014 betreffen-
de gefluoreerde broeikasgassen.
Producttype Nominaal ver-
mogen koelen
[kW]
CL3000i 26 E 2,64
CL3000i 35 E 3,52
CL3000i 53 E 5,28
CL3000i 70 E 7,03
Tabel 6 F-gas
3 Installatie
3.1 Voor de installatie
VOORZICHTIG
Gevaar voor lichamelijk letsel door scherpe randen en bramen!
▶ Draag bij de installatie werkhandschoenen.
VOORZICHTIG
Gevaar door verbranding!
De buizen worden tijdens bedrijf zeer heet.
▶ Waarborg, dat de buizen voor het aanraken zijn afgekoeld.
▶ Controleer of de leveringsomvang niet beschadigd is.
▶ Controleer of bij het openen van de buizen van de binneneenheid sis-
sen vanwege onderdruk waarneembaar is.
3.2 Eisen aan de opstellingsplaats
▶ Minimale afstanden aanhouden ( afb. 2 tot 4). .
binnenunit
▶ De binnenunit niet in een ruimte installeren, waar open ontstekings-
bronnen worden gebruikt (bijvoorbeeld open vuur, een werkend cv-
toestel of een werkende elektrische verwarming).
▶ De installatieplaats mag niet hoger liggen dan 2000 m boven zeeni-
veau.
▶ De luchtinlaat en de luchtuitlaat vrij houden van hindernissen, zodat
de lucht ongehinderd kan circuleren. Anders kan vermogensverlies
en een hoger geluidsdrukniveau optreden.
▶ TV-toestellen, radio's en dergelijke toestellen op minimaal 1 m af-
stand van het toestel en de afstandsbediening houden.
▶ Voor de montage van de binnenunit een wand kiezen, die trillingen
dempt.
▶ Minimale ruimteoppervlak in acht nemen.
178
Nominaal ver- Type koude- Aardopwar-
mogen ver- middel mingsvermo-
warmen
[kW] [kgCo
2,93 R32
3,81 R32
5,57 R32
7,33 R32
Instructie voor de exploitant: wanneer uw installateur koudemiddel bij-
vult, vult hij de bijvulhoeveelheid en de totale hoeveelheid van het kou-
demiddel in de volgende tabel in.
Co -equivalent
2
van de eerste
gen (GWP) vulling
eq.]
2
675 0,41
675 0,44
675 0,74
675 0,98
Toesteltype
CL3200iU W 26 E
CL3200iU W 35 E
CL3200iU W 53 E
CL3200iU W 70 E
Tabel 7 Minimale ruimteoppervlak
Bij geringere inbouwhoogte moet het vloeroppervlak overeenkomstig
groter zijn.
Buitenunit
▶ De buitenunit niet blootstellen aan machine-oliedamp, hete stoom,
zwavelgas enzovoort.
▶ De buitenunit niet vlak bij water installeren of aan de zeewind bloot-
stellen.
▶ De buiteneenheid moet altijd vrij blijven van sneeuw.
▶ Afvoerlucht of de bedrijfsgeluiden mogen niet storen.
▶ De lucht moet goed rondom de buitenunit circuleren, het toestel mag
echter niet aan krachtige wind worden blootgesteld.
▶ Het tijdens gebruik optredend condenswater moet probleemloos
kunnen weglopen. Indien nodig, een afvoerslang installeren. In kou-
de regio's is de installatie van een afvoerslang af te raden, omdat er
bevriezingen kunnen optreden
▶ De buitenunit op een stabiele plaat opstellen.
3.3 Montage van het toestel
OPMERKING
Materiële schade door verkeerde montage!
Door verkeerde montage kan het toestel van de muur vallen.
▶ Monteer het toestel alleen op een vaste, vlakke wand. De wand moet
het toestelgewicht kunnen dragen.
▶ Gebruik alleen voor het type wand en het gewicht geschikte schroe-
ven en pluggen.
Eerste vul- Extra vulhoe- Totale vulhoeveel-
hoeveel- veelheid [kg] heid bij inbedrijf-
heid [kg]
0,6 (buislengte-5)
*0,012
0,65 (buislengte-5)
*0,012
1,1 (buislengte-5)
*0,012
1,45 (buislengte-5)
*0,024
Maximale installatie- Minimale ruimteop-
hoogte [m]
≥ 1,8
≥ 1,8
Climate 3200i – 6721892962 (2025/03)
name [kg]
2
pervlak [m ]
≥ 4
≥ 6
