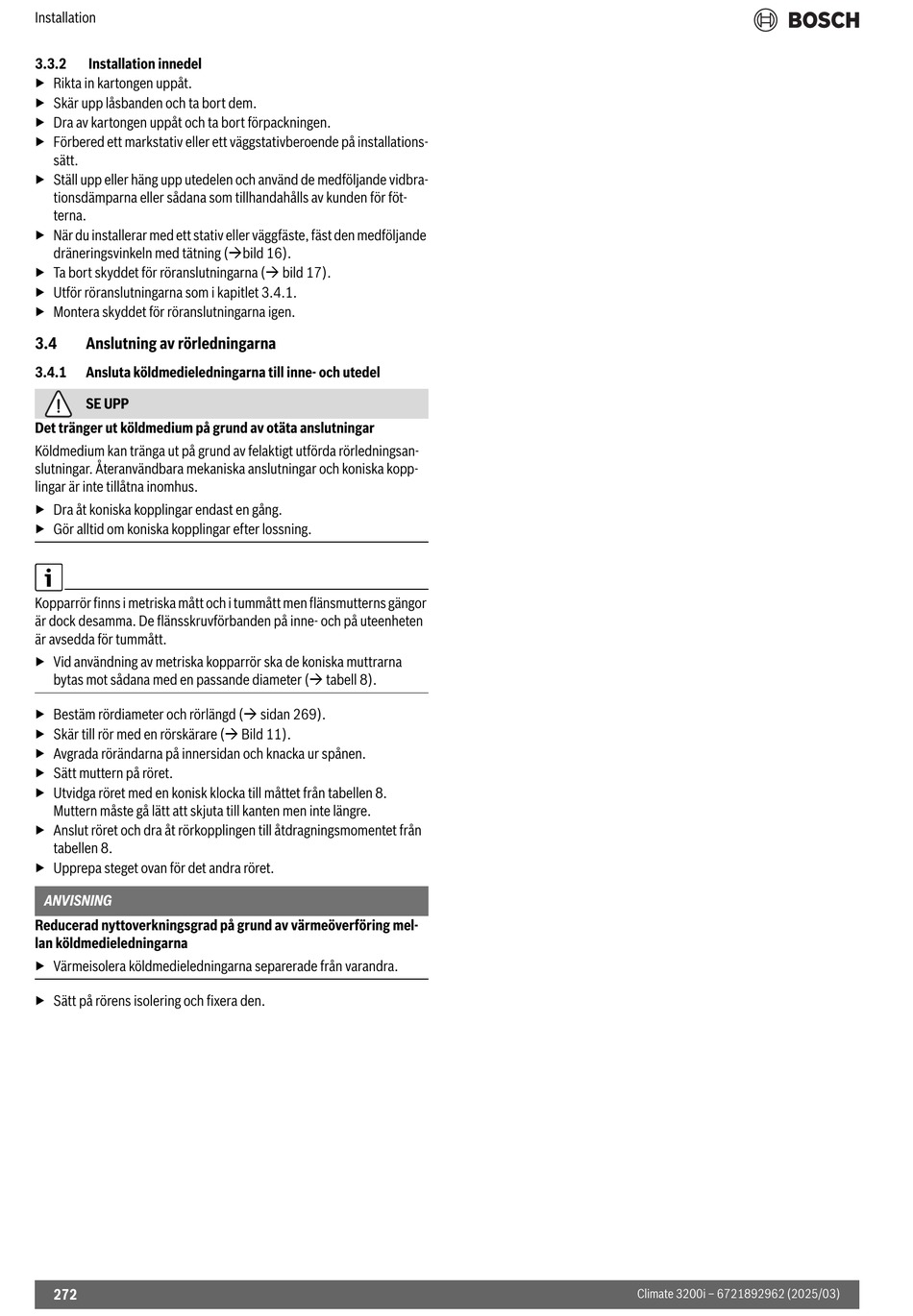

Installation
3.3.2
Installation innedel
▶ Rikta in kartongen uppåt.
▶ Skär upp låsbanden och ta bort dem.
▶ Dra av kartongen uppåt och ta bort förpackningen.
▶ Förbered ett markstativ eller ett väggstativberoende på installations-
sätt.
▶ Ställ upp eller häng upp utedelen och använd de medföljande vidbra-
tionsdämparna eller sådana som tillhandahålls av kunden för föt-
terna.
▶ När du installerar med ett stativ eller väggfäste, fäst den medföljande
dräneringsvinkeln med tätning (bild 16).
▶ Ta bort skyddet för röranslutningarna ( bild 17).
▶ Utför röranslutningarna som i kapitlet 3.4.1.
▶ Montera skyddet för röranslutningarna igen.
3.4
Anslutning av rörledningarna
3.4.1
Ansluta köldmedieledningarna till inne- och utedel
SE UPP
Det tränger ut köldmedium på grund av otäta anslutningar
Köldmedium kan tränga ut på grund av felaktigt utförda rörledningsan-
slutningar. Återanvändbara mekaniska anslutningar och koniska kopp-
lingar är inte tillåtna inomhus.
▶ Dra åt koniska kopplingar endast en gång.
▶ Gör alltid om koniska kopplingar efter lossning.
Kopparrör finns i metriska mått och i tummått men flänsmutterns gängor
är dock desamma. De flänsskruvförbanden på inne- och på uteenheten
är avsedda för tummått.
▶ Vid användning av metriska kopparrör ska de koniska muttrarna
bytas mot sådana med en passande diameter ( tabell 8).
▶ Bestäm rördiameter och rörlängd ( sidan 269).
▶ Skär till rör med en rörskärare ( Bild 11).
▶ Avgrada rörändarna på innersidan och knacka ur spånen.
▶ Sätt muttern på röret.
▶ Utvidga röret med en konisk klocka till måttet från tabellen 8.
Muttern måste gå lätt att skjuta till kanten men inte längre.
▶ Anslut röret och dra åt rörkopplingen till åtdragningsmomentet från
tabellen 8.
▶ Upprepa steget ovan för det andra röret.
ANVISNING
Reducerad nyttoverkningsgrad på grund av värmeöverföring mel-
lan köldmedieledningarna
▶ Värmeisolera köldmedieledningarna separerade från varandra.
▶ Sätt på rörens isolering och fixera den.
272
Climate 3200i – 6721892962 (2025/03)
