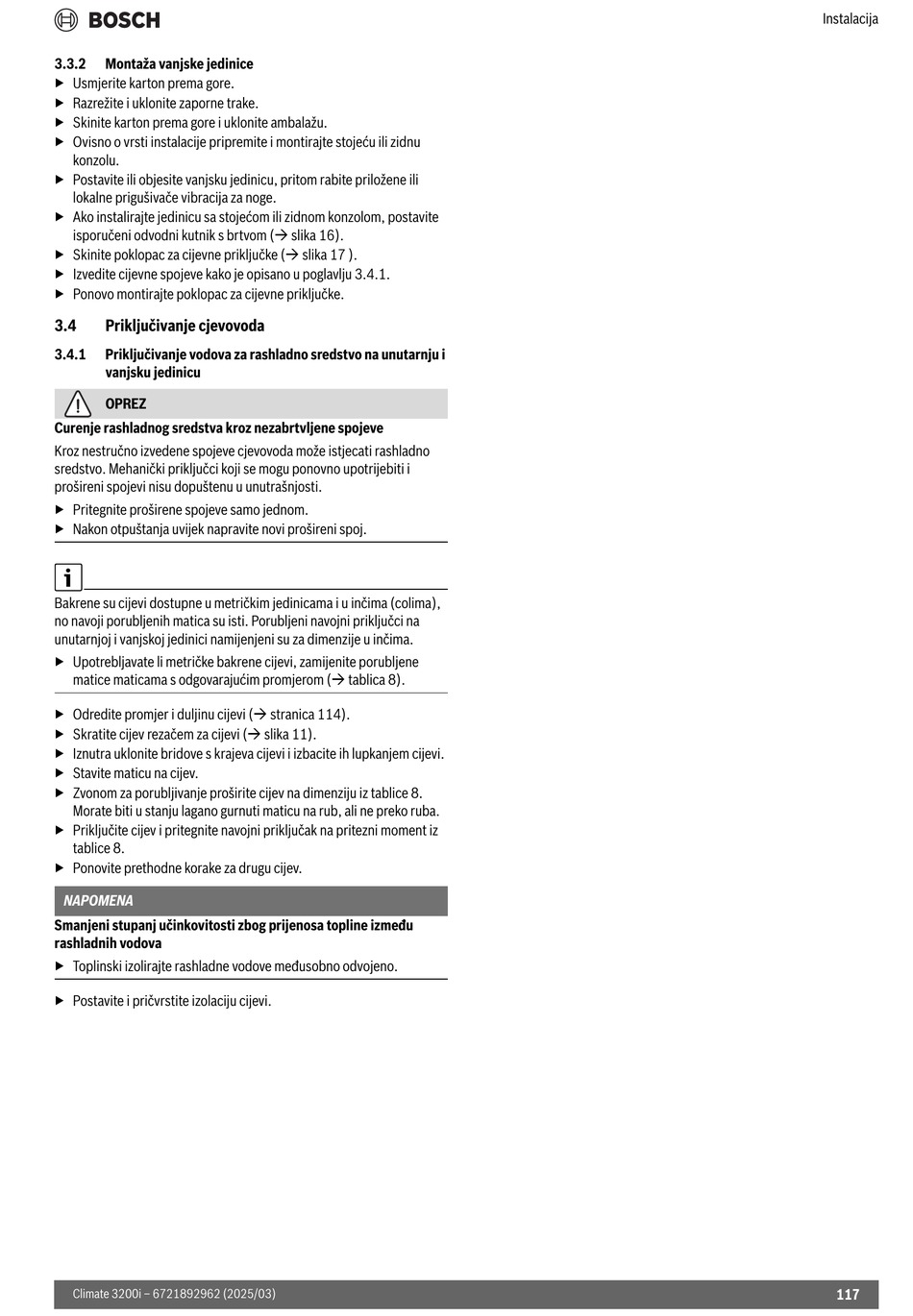

3.3.2 Montaža vanjske jedinice
▶ Usmjerite karton prema gore.
▶ Razrežite i uklonite zaporne trake.
▶ Skinite karton prema gore i uklonite ambalažu.
▶ Ovisno o vrsti instalacije pripremite i montirajte stojeću ili zidnu
konzolu.
▶ Postavite ili objesite vanjsku jedinicu, pritom rabite priložene ili
lokalne prigušivače vibracija za noge.
▶ Ako instalirajte jedinicu sa stojećom ili zidnom konzolom, postavite
isporučeni odvodni kutnik s brtvom ( slika 16).
▶ Skinite poklopac za cijevne priključke ( slika 17 ).
▶ Izvedite cijevne spojeve kako je opisano u poglavlju 3.4.1.
▶ Ponovo montirajte poklopac za cijevne priključke.
3.4 Priključivanje cjevovoda
3.4.1 Priključivanje vodova za rashladno sredstvo na unutarnju i
vanjsku jedinicu
OPREZ
Curenje rashladnog sredstva kroz nezabrtvljene spojeve
Kroz nestručno izvedene spojeve cjevovoda može istjecati rashladno
sredstvo. Mehanički priključci koji se mogu ponovno upotrijebiti i
prošireni spojevi nisu dopuštenu u unutrašnjosti.
▶ Pritegnite proširene spojeve samo jednom.
▶ Nakon otpuštanja uvijek napravite novi prošireni spoj.
Bakrene su cijevi dostupne u metričkim jedinicama i u inčima (colima),
no navoji porubljenih matica su isti. Porubljeni navojni priključci na
unutarnjoj i vanjskoj jedinici namijenjeni su za dimenzije u inčima.
▶ Upotrebljavate li metričke bakrene cijevi, zamijenite porubljene
matice maticama s odgovarajućim promjerom ( tablica 8).
▶ Odredite promjer i duljinu cijevi ( stranica 114).
▶ Skratite cijev rezačem za cijevi ( slika 11).
▶ Iznutra uklonite bridove s krajeva cijevi i izbacite ih lupkanjem cijevi.
▶ Stavite maticu na cijev.
▶ Zvonom za porubljivanje proširite cijev na dimenziju iz tablice 8.
Morate biti u stanju lagano gurnuti maticu na rub, ali ne preko ruba.
▶ Priključite cijev i pritegnite navojni priključak na pritezni moment iz
tablice 8.
▶ Ponovite prethodne korake za drugu cijev.
NAPOMENA
Smanjeni stupanj učinkovitosti zbog prijenosa topline između
rashladnih vodova
▶ Toplinski izolirajte rashladne vodove međusobno odvojeno.
▶ Postavite i pričvrstite izolaciju cijevi.
