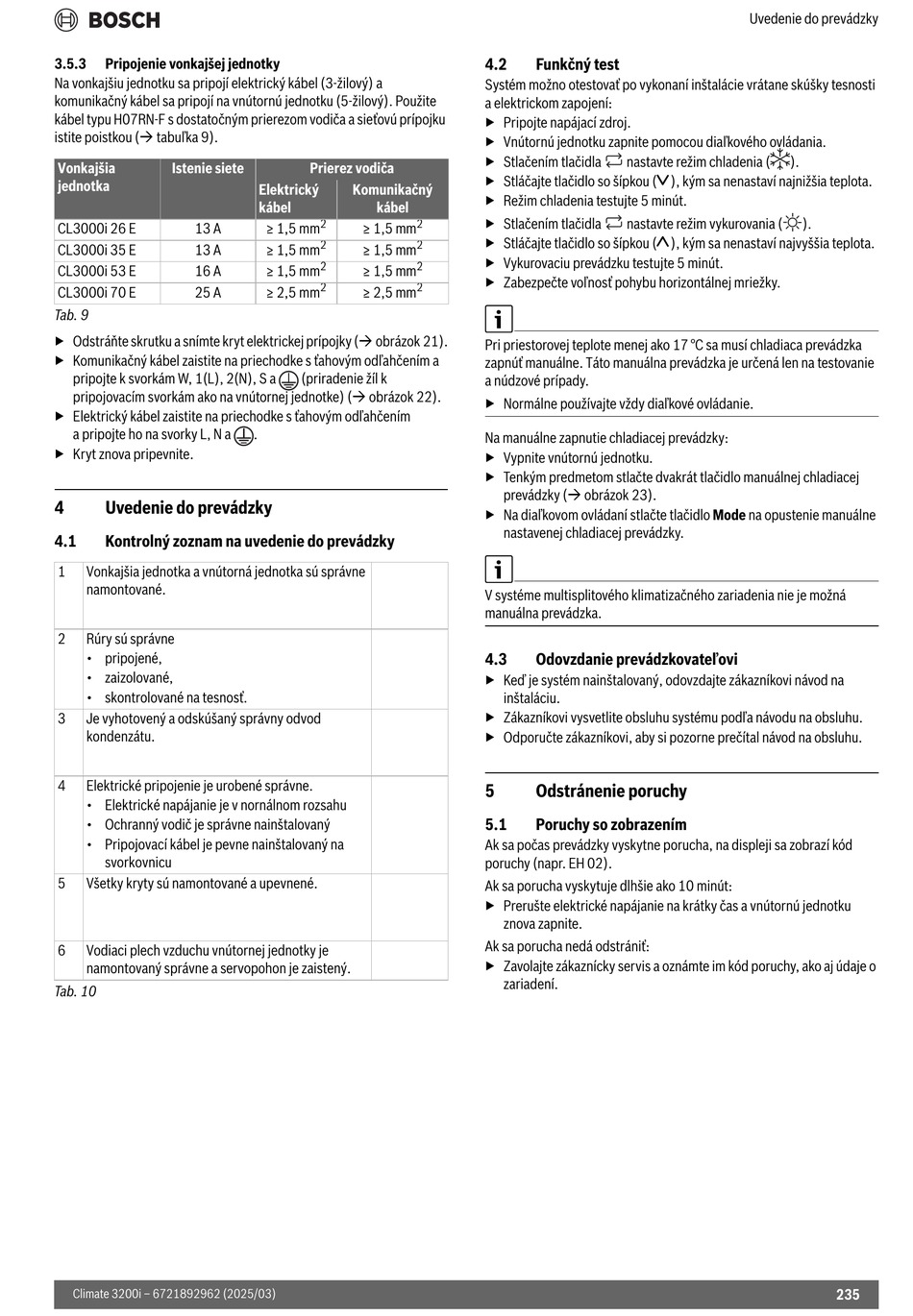

3.5.3 Pripojenie vonkajšej jednotky
Na vonkajšiu jednotku sa pripojí elektrický kábel (3-žilový) a
komunikačný kábel sa pripojí na vnútornú jednotku (5-žilový). Použite
kábel typu H07RN-F s dostatočným prierezom vodiča a sieťovú prípojku
istite poistkou ( tabuľka 9).
Vonkajšia Istenie siete
jednotka
CL3000i 26 E 13 A
CL3000i 35 E 13 A
CL3000i 53 E 16 A
CL3000i 70 E 25 A
Tab. 9
▶ Odstráňte skrutku a snímte kryt elektrickej prípojky ( obrázok 21).
▶ Komunikačný kábel zaistite na priechodke s ťahovým odľahčením a
pripojte k svorkám W, 1(L), 2(N), S a
pripojovacím svorkám ako na vnútornej jednotke) ( obrázok 22).
▶ Elektrický kábel zaistite na priechodke s ťahovým odľahčením
a pripojte ho na svorky L, N a
▶ Kryt znova pripevnite.
4 Uvedenie do prevádzky
4.1 Kontrolný zoznam na uvedenie do prevádzky
1 Vonkajšia jednotka a vnútorná jednotka sú správne
namontované.
2 Rúry sú správne
• pripojené,
• zaizolované,
• skontrolované na tesnosť.
3 Je vyhotovený a odskúšaný správny odvod
kondenzátu.
4 Elektrické pripojenie je urobené správne.
• Elektrické napájanie je v nornálnom rozsahu
• Ochranný vodič je správne nainštalovaný
• Pripojovací kábel je pevne nainštalovaný na
svorkovnicu
5 Všetky kryty sú namontované a upevnené.
6 Vodiaci plech vzduchu vnútornej jednotky je
namontovaný správne a servopohon je zaistený.
Tab. 10
Climate 3200i – 6721892962 (2025/03)
Prierez vodiča
Elektrický Komunikačný
kábel kábel
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 2,5 mm ≥ 2,5 mm
(priradenie žíl k
.
4.2 Funkčný test
Systém možno otestovať po vykonaní inštalácie vrátane skúšky tesnosti
a elektrickom zapojení:
▶ Pripojte napájací zdroj.
▶ Vnútornú jednotku zapnite pomocou diaľkového ovládania.
▶ Stlačením tlačidla nastavte režim chladenia (
▶ Stláčajte tlačidlo so šípkou (/), kým sa nenastaví najnižšia teplota.
▶ Režim chladenia testujte 5 minút.
▶ Stlačením tlačidla nastavte režim vykurovania (
▶ Stláčajte tlačidlo so šípkou (.), kým sa nenastaví najvyššia teplota.
▶ Vykurovaciu prevádzku testujte 5 minút.
▶ Zabezpečte voľnosť pohybu horizontálnej mriežky.
Pri priestorovej teplote menej ako 17 °C sa musí chladiaca prevádzka
zapnúť manuálne. Táto manuálna prevádzka je určená len na testovanie
a núdzové prípady.
▶ Normálne používajte vždy diaľkové ovládanie.
Na manuálne zapnutie chladiacej prevádzky:
▶ Vypnite vnútornú jednotku.
▶ Tenkým predmetom stlačte dvakrát tlačidlo manuálnej chladiacej
prevádzky ( obrázok 23).
▶ Na diaľkovom ovládaní stlačte tlačidlo Mode na opustenie manuálne
nastavenej chladiacej prevádzky.
V systéme multisplitového klimatizačného zariadenia nie je možná
manuálna prevádzka.
4.3 Odovzdanie prevádzkovateľovi
▶ Keď je systém nainštalovaný, odovzdajte zákazníkovi návod na
inštaláciu.
▶ Zákazníkovi vysvetlite obsluhu systému podľa návodu na obsluhu.
▶ Odporučte zákazníkovi, aby si pozorne prečítal návod na obsluhu.
5 Odstránenie poruchy
5.1 Poruchy so zobrazením
Ak sa počas prevádzky vyskytne porucha, na displeji sa zobrazí kód
poruchy (napr. EH 02).
Ak sa porucha vyskytuje dlhšie ako 10 minút:
▶ Prerušte elektrické napájanie na krátky čas a vnútornú jednotku
znova zapnite.
Ak sa porucha nedá odstrániť:
▶ Zavolajte zákaznícky servis a oznámte im kód poruchy, ako aj údaje o
zariadení.
Uvedenie do prevádzky
).
).
235
