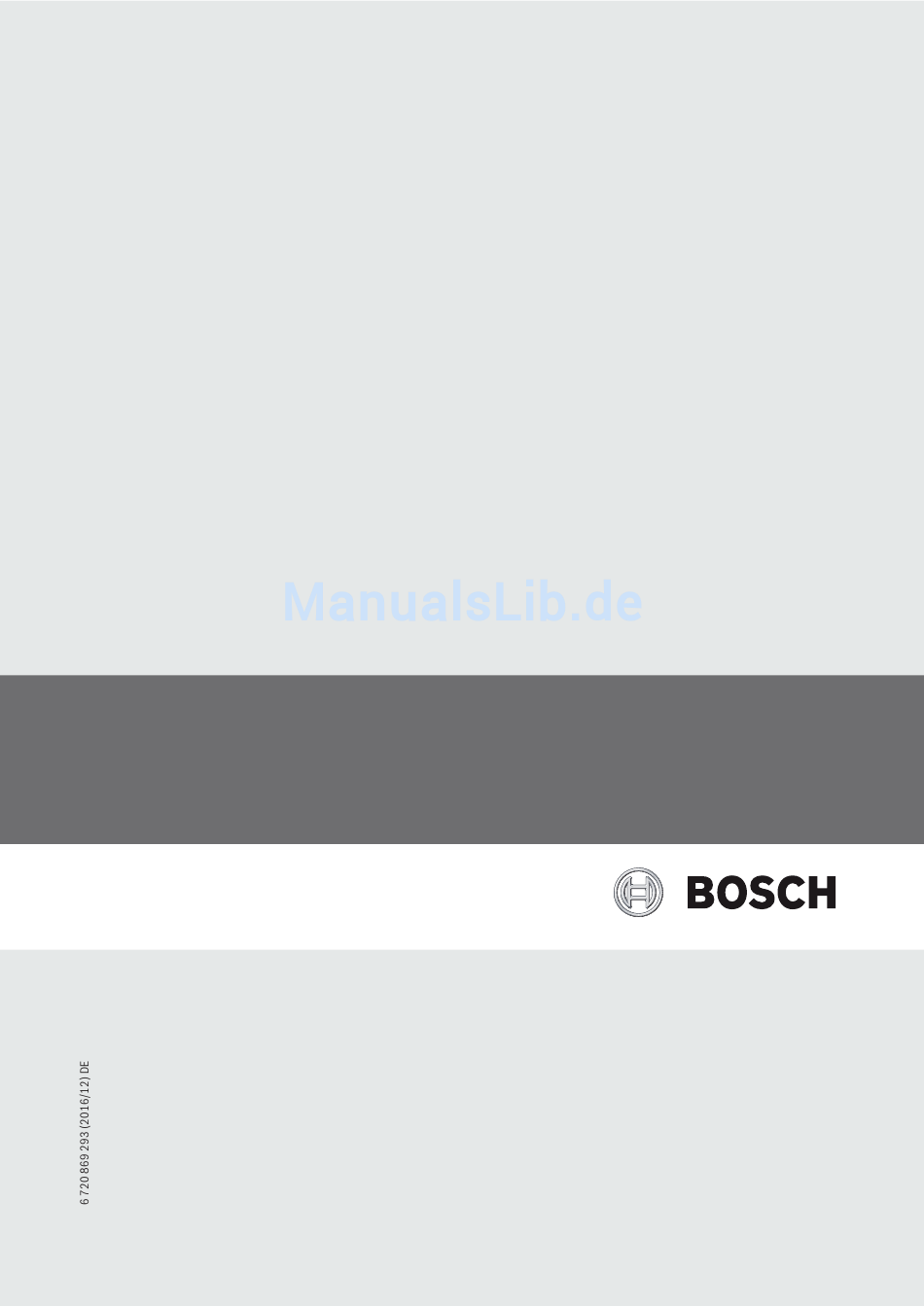

CLIMATE 5000 VRF
Kanalgerät mit hoher externer Pressung -
normale Bauweise
Baureihe HPD – Gleichstrom-Gebläsemotor
Installationsanleitung
HPD71-1D
HPD160-1D
HPD80-1D
HPD200-1D
HPD90-1D
HPD250-1D
HPD112-1D
HPD280-1D
HPD140-1D
Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben.
Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den
späteren Gebrauch auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch CLIMATE 5000 VRF HPD71-1D
Inhaltszusammenfassung für Bosch CLIMATE 5000 VRF HPD71-1D
- Seite 1 CLIMATE 5000 VRF Kanalgerät mit hoher externer Pressung - normale Bauweise Baureihe HPD – Gleichstrom-Gebläsemotor Installationsanleitung HPD71-1D HPD160-1D HPD80-1D HPD200-1D HPD90-1D HPD250-1D HPD112-1D HPD280-1D HPD140-1D Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben. Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den späteren Gebrauch auf.
-
Seite 2: Inhaltsverzeichnis
2 | VORSICHTSMASSNAHMEN BEI DER INSTALLATION INHALT SEITE Gerät nicht an ruhigen Orten wie im Schlafzimmer installieren. ■ Demontage, Austausch und Wartung des Filters müssen durch eine ■ 1. VORSICHTSMASSNAHMEN BEI DER INSTALLATION ....2 qualifizierte Person erfolgen. 2. INSTALLATIONSORT ............2 Bei Schäden am Netzkabel dieses vom Hersteller, von ihm ■... -
Seite 3: Zubehör
ZUBEHÖR | 3 Das folgende optionale Zubehör wird angeboten: An Orten mit besonderen Umgebungsbedingungen. • Vor der Montage zu beachtende Hinweise • Fernbedienung mit Halterung Geeigneten Transportweg in den Aufstellraum auswählen. • 1. Fernbedienung ............... 1 Gerät möglichst lange in der Originalverpackung transportieren. •... - Seite 4 4 | INSTALLATION DER INNENEINHEIT Holzkonstruktion Lufteinlassgitter herausnehmen. ➁ Luftfilter herausnehmen ➂ Kantholz quer über die Deckenbalken legen, Gewindebolzen für die Aufhängung montieren. (Siehe Abb. 4-1) Luftfilter reinigen (Zum Reinigen einen Staubsauger oder reines ➃ Wasser verwenden. Bei zu starken Staubablagerungen mit weicher Holzbalken quer über Deckenträger Bürste und mildem Reinigungsmittel reinigen und an kühlem Ort trocknen lassen).
- Seite 5 INSTALLATION DER INNENEINHEIT | 5 Position der Deckenöffnung, der Inneneinheit und der Gewindebolzen für die Aufhängung ■ Übliches Installationsverfahren: Installationsabmessungen der Inneneinheit laut Abb. 4-9 und Abb. 4-10. 7,1–11,2 kW Einheit: mm KUNSTSTOFFABDECKUNG SCHALTKASTEN LUFTANSAUGUNG 4-12*25 LÄNGLICHE AUFNAHMEBOHRUNGEN ANSCHLUSSPUNKT FÜR ABLAUFROHR KÄLTEMITTELROHR- FLANSCHANSCHLUSS Ø9,52 (3/8) KÄLTEMITTELROHR- FLANSCHANSCHLUSS...
- Seite 6 6 | INSTALLATION DER INNENEINHEIT Installationsverfahren: Wenn der Platz am Installationsort des Klimageräts begrenzt ist, die Inneneinheit wie folgt montieren. 7,1–11,2 kW Abb. 4-11 Position A Wasserbehälter Position B 11-Schrauben Kondensatwanne Abb. 4-12 1. Zur Ansicht der kompletten Einheit siehe Abb. 4-11 2.
- Seite 7 INSTALLATION DER INNENEINHEIT | 7 Motorwartung: 4 Schrauben Zur Befestigung der Gebläsebaugruppe Filter Verstärkte Platte Gebläsebaugruppe 4 Schrauben Zur Befestigung der verstärkten Platte Kondensatwanne 11-Schrauben Zur Befestigung der Kondensatwanne Abb. 4-13 Gehäuseinneres Vorderansicht des Installationsstatus der Gebläsebaugruppe Seitenansicht des Einbauzustands der Gebläsebaugruppe Rollen Kesselhaken...
- Seite 8 8 | INSTALLATION DER INNENEINHEIT 14–16 kW Abb. 4-15 Installationsanleitung Position A Wasserbehälter Position B 12 Schrauben Zur Befestigung des Kondensatwanne Kondensatwanne Abb. 4-16 1. Zur Ansicht der kompletten Einheit siehe Abb. 4-15. 2. Alle 12 Schrauben, mit denen die Kondensatwanne befestigt ist, herausdrehen und die Wanne abnehmen (siehe Abb. 4-16). 3.
- Seite 9 INSTALLATION DER INNENEINHEIT | 9 Motorwartung: 4 Bolzen Zur Befestigung der Gebläsebaugruppe Filter Gebläsebaugruppe Kondensatwanne 12-Schrauben Zur Befestigung des Kondensatwanne Abb. 4-17 Gehäuseinneres Vorderansicht des Installationsstatus der Gebläsebaugruppe Seitenansicht des Einbauzustands der Gebläsebaugruppe Kesselhaken Rollen Gebläsebaugruppe 18 mm verschieben waagerecht gegen das Ende schieben (ca.18 mm) und dann abnehmen.
- Seite 10 10 | INSTALLATION DER INNENEINHEIT 20 kW 25 kW 28 kW 1121 Eintritte und Austritte für Kommunikationsleitungen von Innen- und Außeneinheit Luftauslass 4-12*25 längliche 1443 Aufnahmebohrungen Klemmenkasten 4 Schrauben für die Flansch für Aufhängung (Ø 10 – vor Ort Ausblaskanal konfigurieren) Gebördeltes Kältemittelrohr, Anschlusspunkt Flansch für Ø 9,52 (3/8) für Ablaufrohr Ansaugluftführung...
-
Seite 11: Einbauabstände
EINBAUABSTÄNDE | 11 Zum Aufbau der Inneneinheit siehe Abb. 4-20 HINWEIS Siehe Abb. 4-21: Schrauben herausdrehen und Abdeckbleche A und B in Richtung des Pfeils A abnehmen. Bei Montage und Demontage den Kompressor mit der Hand ■ abstützen. Bolzen A entfernen Die Gebläsebaugruppe ist schwer. Bei der Demontage und Montage ■... -
Seite 12: Kanalausführung
12 | KANALAUSFÜHRUNG 7. KANALAUSFÜHRUNG 11,2 kW (50 Hz) Rohr zum Schutz vor Abfällen, Staub und anderen Verunreinigungen ■ vor dem Anschließen abdecken. In der Inneneinheit befindet sich kein Staubfilter. Deshalb an Hohe Drehzahl ■ anderen, einfach zu wartenden Stellen, z. B. im Ansaugkanal, Staubfilter montieren. - Seite 13 KANALAUSFÜHRUNG | 13 Außenrahmen mit Oberseite nach unten am Gerätegehäuse • einhängen. (4 Aufhängpunkte an den 4 Ecken). 20 kW (50 Hz) Riemen am Haken des Gerätegehäuses einhängen. Gerätegehäuse Hohe Drehzahl Leineneinsatz Langloch Mittlere Drehzahl Befestigungsplatte Decke Niedrige Drehzahl Außenrahmen Abb. 7-12 Haken Riemen 3800 4000 4200...
-
Seite 14: Installation Des Verbindungsrohrs
14 | INSTALLATION DES VERBINDUNGSROHRS Haken Das Absperrventil der Außeneinheit muss komplett geschlossen sein ■ (wie werksseitig geliefert). Beim Herstellen von Rohranschlüssen Langloch stets zuerst die Muttern am Absperrventil lösen, dann sofort das Befestigungsplatte gebördelte Rohr anschließen (innerhalb von 5 Min.). Wenn die Muttern über längere Zeit nicht montiert sind, können Staub und Außenrahmen andere Verunreinigungen in das Rohrsystem gelangen und später zu... -
Seite 15: Anschliessen Des Kältemittelrohrs
ANSCHLIESSEN DES KÄLTEMITTELROHRS | 15 9.3 Isolierung Verbindungsrohrbündel von außen durch die Wanddurchführung • schieben. Dabei darauf achten, dass das Bündel nicht beschädigt Alle freiliegenden Teile der Bördelverbindungen sowie das wird. ■ Kältemittelrohr auf der Gas- und der Flüssigkeitsseite mit Rohre anschließen. -
Seite 16: Anschliessen Des Ablaufrohrs
16 | ANSCHLIESSEN DES ABLAUFROHRS Verbindungsstück des Befüllschlauchs an die Vakuumpumpe • VORSICHT anschließen. Lo-Hebel des Verteilerventils vollständig öffnen. • Das Ablaufrohr und die Anschlüsse der Inneneinheit müssen zum ■ Schutz vor Kondensation wärmegedämmt sein. Vakuumpumpe einschalten. Am Anfang des Pumpvorgangs Mutter am •... -
Seite 17: Verdrahtung
VERDRAHTUNG | 17 11. VERDRAHTUNG AUSSENEINHEIT Anbringen der Verkabelung ■ Das Klimagerät muss über einen separaten Netzanschluss verfügen, • （P、Q、E） der seiner Nennspannung entspricht. INNENEINHEIT INNENEINHEIT INNENEINHEIT INNENEINHEIT XT2 XT3 XT2 XT3 ..Der externe Netzanschluss des Klimageräts muss über eine Erdung •... -
Seite 18: Steuerung
18 | STEUERUNG 12. STEUERUNG Hauptplatine ■ ■ Für Modelle 71/80/90/112/140/160 ALTE KABELGEBUNDENE GLEICHSTROMGEBLÄSE ANZEIGEEINHEIT FERNBEDIENUNG GEBL1 BEDIENANZEIGE KABELGEBUNDENE FERNBEDIENUNG WEISS SCHWARZ CODE BEZEICHNUNG GLEICHSTROM- GEBL1 GEBLÄSEMOTOR CN 23 CN 23 CN 24 CN 25 CN 26 CN 10 CN 15 CN16 AUSTRITTSLUFTTEMP. - Seite 19 STEUERUNG | 19 Leistungseinstellung Tabelle 12-2 ■ ENC2 7,1 kW 8,0 kW 9,0 kW 11,2 kW 14 kW 16 kW 20 kW 25 kW 28 kW Die Kodierschalter auf den Hauptplatinen der Inneneinheit gemäß 0~20 Pa 40~60 Pa den verschiedenen Zwecken einstellen. Nach Abschluss der 21~80 Pa 61~120 Pa Einstellungen Stromversorgung aus- und dann wieder einschalten. 81~120 Pa 121~170 Pa Andernfalls kann es zu Funktionsstörungen kommen.
- Seite 20 20 | STEUERUNG Definition SW4 z 00 = Temperaturausgleichswert liegt 6 K unter z 00 = Temperaturausgleichswert liegt 6 K unter Heizbetrieb Heizbetrieb z 01 = Temperaturausgleichswert liegt 2 K unter z 01 = Temperaturausgleichswert liegt 2 K unter Heizbetrieb Heizbetrieb z 10 = Temperaturausgleichswert liegt 4 K unter z 10 = Temperaturausgleichswert liegt 4 K unter Heizbetrieb Heizbetrieb...
-
Seite 21: Störungssuche Und -Behebung
STÖRUNGSSUCHE UND -BEHEBUNG | 21 Schalterstellungen von SW5 Um ein Einknicken und Verformungen zu vermeiden, den • größtmöglichen Biegeradius wählen. z 00 = Temperaturausgleichswert liegt 6 K unter Für kleine Radien Biegevorrichtung verwenden. • Heizbetrieb Marktübliches Messingrohr verwenden. ■ Bei zusätzlich bereitgestelltem Messingrohr unbedingt identisches z 01 = Temperaturausgleichswert liegt 2 K unter Dämmmaterial verwenden. -
Seite 22: Installation Des Drosselklappenmoduls
22 | INSTALLATION DES DROSSELKLAPPENMODULS 16. PROBELAUF Infrarot-Signalempfänger LED-Anzeige Taster "Hand" Nach dem Abschluss aller Installationsarbeiten muss ein Probelauf ■ durchgeführt werden. Vor dem Probelauf die folgenden Punkte sicherstellen: ■ Innen- und Außeneinheit sind einwandfrei installiert. • Timer-Leuchte Betriebsleuchte Alarmleuchte Rohre und Verdrahtung sind korrekt ausgeführt. - Seite 23 HINWEISE | 23 Kanalgerät mit hoher externer Pressung - normale Bauweise 6 720 869 293 (2016/12) DE...
- Seite 24 Bosch Thermotechnik GmbH Junkersstraße 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
