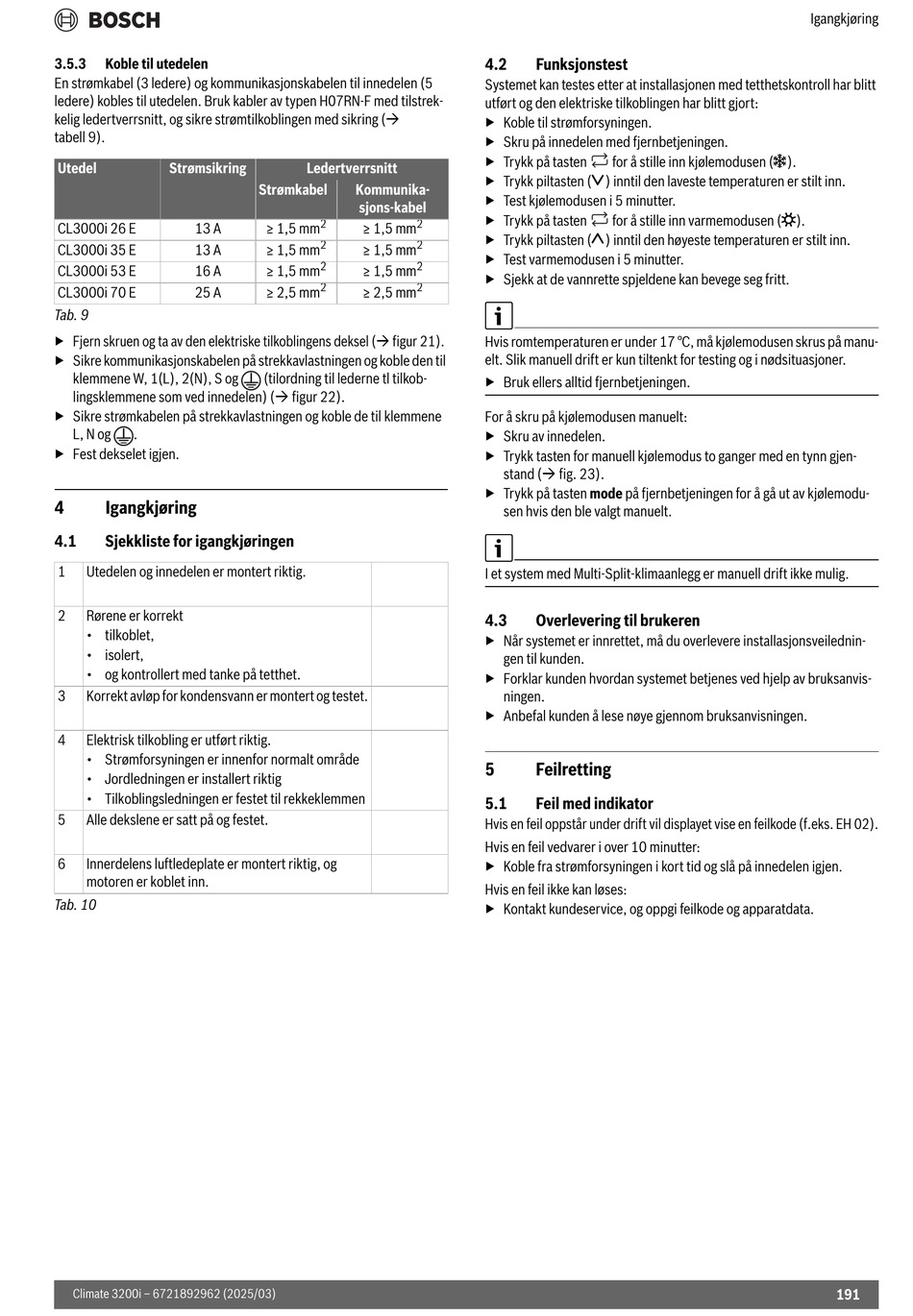

3.5.3
Koble til utedelen
En strømkabel (3 ledere) og kommunikasjonskabelen til innedelen (5
ledere) kobles til utedelen. Bruk kabler av typen H07RN-F med tilstrek-
kelig ledertverrsnitt, og sikre strømtilkoblingen med sikring (
tabell 9).
Utedel
Strømsikring
CL3000i 26 E
13 A
CL3000i 35 E
13 A
CL3000i 53 E
16 A
CL3000i 70 E
25 A
Tab. 9
▶ Fjern skruen og ta av den elektriske tilkoblingens deksel ( figur 21).
▶ Sikre kommunikasjonskabelen på strekkavlastningen og koble den til
klemmene W, 1(L), 2(N), S og
lingsklemmene som ved innedelen) ( figur 22).
▶ Sikre strømkabelen på strekkavlastningen og koble de til klemmene
L, N og
.
▶ Fest dekselet igjen.
4
Igangkjøring
4.1
Sjekkliste for igangkjøringen
1
Utedelen og innedelen er montert riktig.
2
Rørene er korrekt
• tilkoblet,
• isolert,
• og kontrollert med tanke på tetthet.
3
Korrekt avløp for kondensvann er montert og testet.
4
Elektrisk tilkobling er utført riktig.
• Strømforsyningen er innenfor normalt område
• Jordledningen er installert riktig
• Tilkoblingsledningen er festet til rekkeklemmen
5
Alle dekslene er satt på og festet.
6
Innerdelens luftledeplate er montert riktig, og
motoren er koblet inn.
Tab. 10
Climate 3200i – 6721892962 (2025/03)
Ledertverrsnitt
Strømkabel
Kommunika-
sjons-kabel
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 1,5 mm
≥ 1,5 mm
2
2
≥ 2,5 mm
≥ 2,5 mm
(tilordning til lederne tl tilkob-
4.2
Funksjonstest
Systemet kan testes etter at installasjonen med tetthetskontroll har blitt
utført og den elektriske tilkoblingen har blitt gjort:
▶ Koble til strømforsyningen.
▶ Skru på innedelen med fjernbetjeningen.
▶ Trykk på tasten
for å stille inn kjølemodusen (').
▶ Trykk piltasten (/) inntil den laveste temperaturen er stilt inn.
▶ Test kjølemodusen i 5 minutter.
▶ Trykk på tasten
for å stille inn varmemodusen (%).
▶ Trykk piltasten (.) inntil den høyeste temperaturen er stilt inn.
▶ Test varmemodusen i 5 minutter.
▶ Sjekk at de vannrette spjeldene kan bevege seg fritt.
Hvis romtemperaturen er under 17 °C, må kjølemodusen skrus på manu-
elt. Slik manuell drift er kun tiltenkt for testing og i nødsituasjoner.
▶ Bruk ellers alltid fjernbetjeningen.
For å skru på kjølemodusen manuelt:
▶ Skru av innedelen.
▶ Trykk tasten for manuell kjølemodus to ganger med en tynn gjen-
stand ( fig. 23).
▶ Trykk på tasten mode på fjernbetjeningen for å gå ut av kjølemodu-
sen hvis den ble valgt manuelt.
I et system med Multi-Split-klimaanlegg er manuell drift ikke mulig.
4.3
Overlevering til brukeren
▶ Når systemet er innrettet, må du overlevere installasjonsveilednin-
gen til kunden.
▶ Forklar kunden hvordan systemet betjenes ved hjelp av bruksanvis-
ningen.
▶ Anbefal kunden å lese nøye gjennom bruksanvisningen.
5
Feilretting
5.1
Feil med indikator
Hvis en feil oppstår under drift vil displayet vise en feilkode (f.eks. EH 02).
Hvis en feil vedvarer i over 10 minutter:
▶ Koble fra strømforsyningen i kort tid og slå på innedelen igjen.
Hvis en feil ikke kan løses:
▶ Kontakt kundeservice, og oppgi feilkode og apparatdata.
Igangkjøring
191
