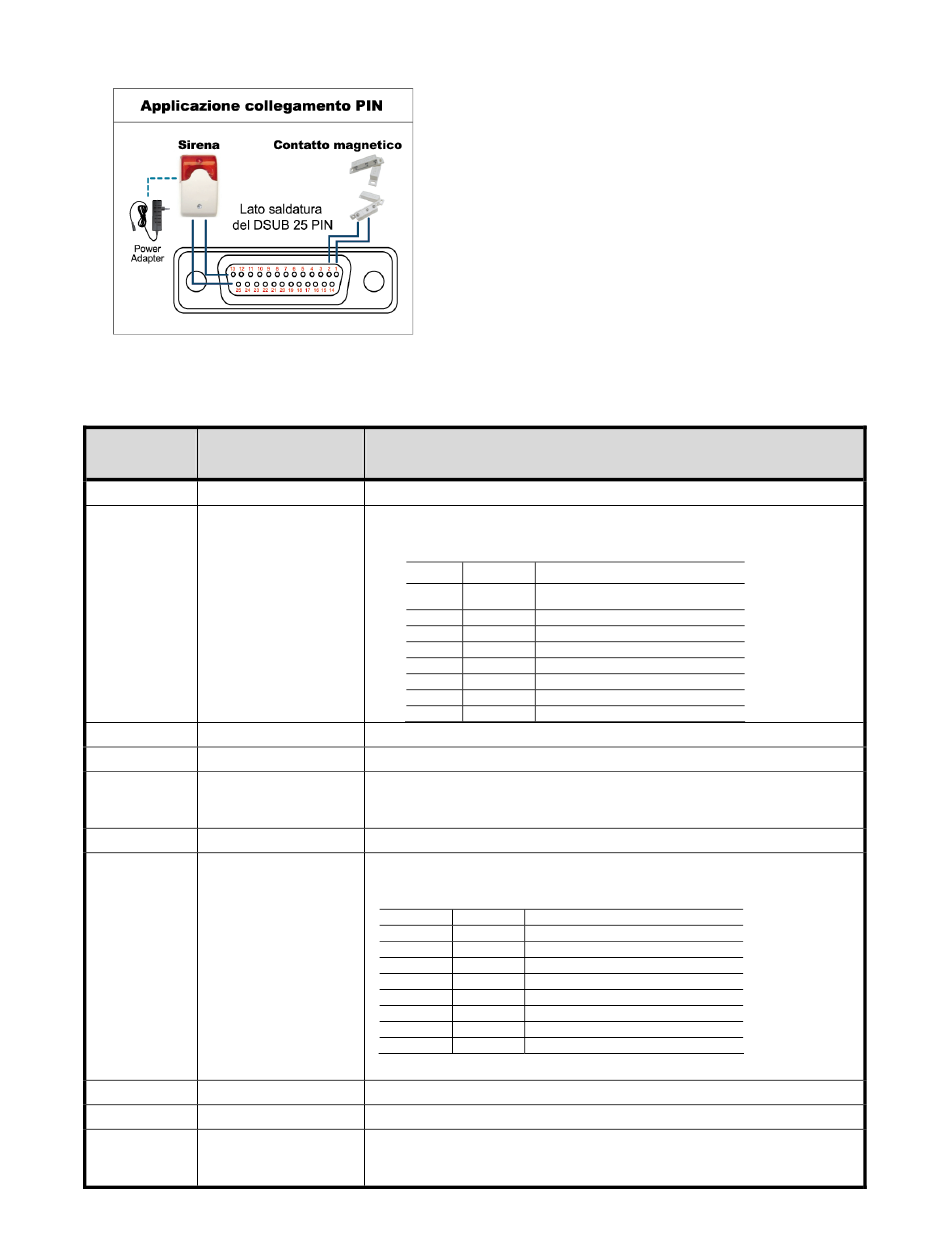

Per modelli 8CH senza uscita HDMI
* Il connettore D-Sub mostrato in precedenza è optional.
PIN
FUNZIONE
1
GND
INGRESSO
2~9
ALLARME
10~11 PIN SPENTO
12
RS485-A
N. ALLARME
13
ESTERNO
14
PIN SPENTO
INGRESSO
15~22
ALLARME
23~23 PIN SPENTO
24
RS485-B
COM ALLARME
25
ESTERNO
All manuals and user guides at all-guides.com
Allarme:
Quando il DVR è attivato dall'allarme o dal
movimento, la porta COM si collega con l'NO
e l'allarme viene avviato e la luce
stroboscopica inizia a girare e lampeggiare.
Contatto magnetico:
Quando il contatto magnetico è aperto, si
attiverà l'allarme e la registrazione si avvierà.
DESCRIZIONE
TERRA
Collegare l'INGRESSO ALLARME (PIN 2 -- 9) e il connettore GND (PIN 1) con i
fili. Una volta fatto scattare l'allarme, il DVR inizierà la registrazione e l'allarme si
attiverà.
PIN
Allarme
PIN 2
1
PIN 3
3
PIN 4
5
PIN 5
7
PIN 6
9
PIN 7
11
PIN 8
13
PIN 9
15
ND
In condizioni normali, COM si disconnetta senza NO, ma quando viene fatto
scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
ND
Collegare l'INPUT ALLARME (PIN 15—22) e il connettore GND (PIN 1) con i fili.
Una volta fatto scattare l'allarme, il DVR inizierà la registrazione e l'allarme si
attiverà.
PIN
Allarme
PIN 15
2
PIN 16
4
PIN 17
6
PIN 18
8
PIN 19
10
PIN 20
12
PIN 21
14
PIN 22
16
*
ND
In condizioni normali, COM si disconnette senza NO, ma quando viene fatto
scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
73
APPENDIX 6 PIN CONFIGURATION
Canale video corrispondente
CAN 1
CAN 3
CAN 5
CAN 7
CAN 9
CAN 11
CAN 13
CAN 15
Canale video corrispondente
CAN 2
CAN 4
CAN 6
CAN 8
CAN 10
CAN 12
CAN 14
CAN 16
