‧ 8CH

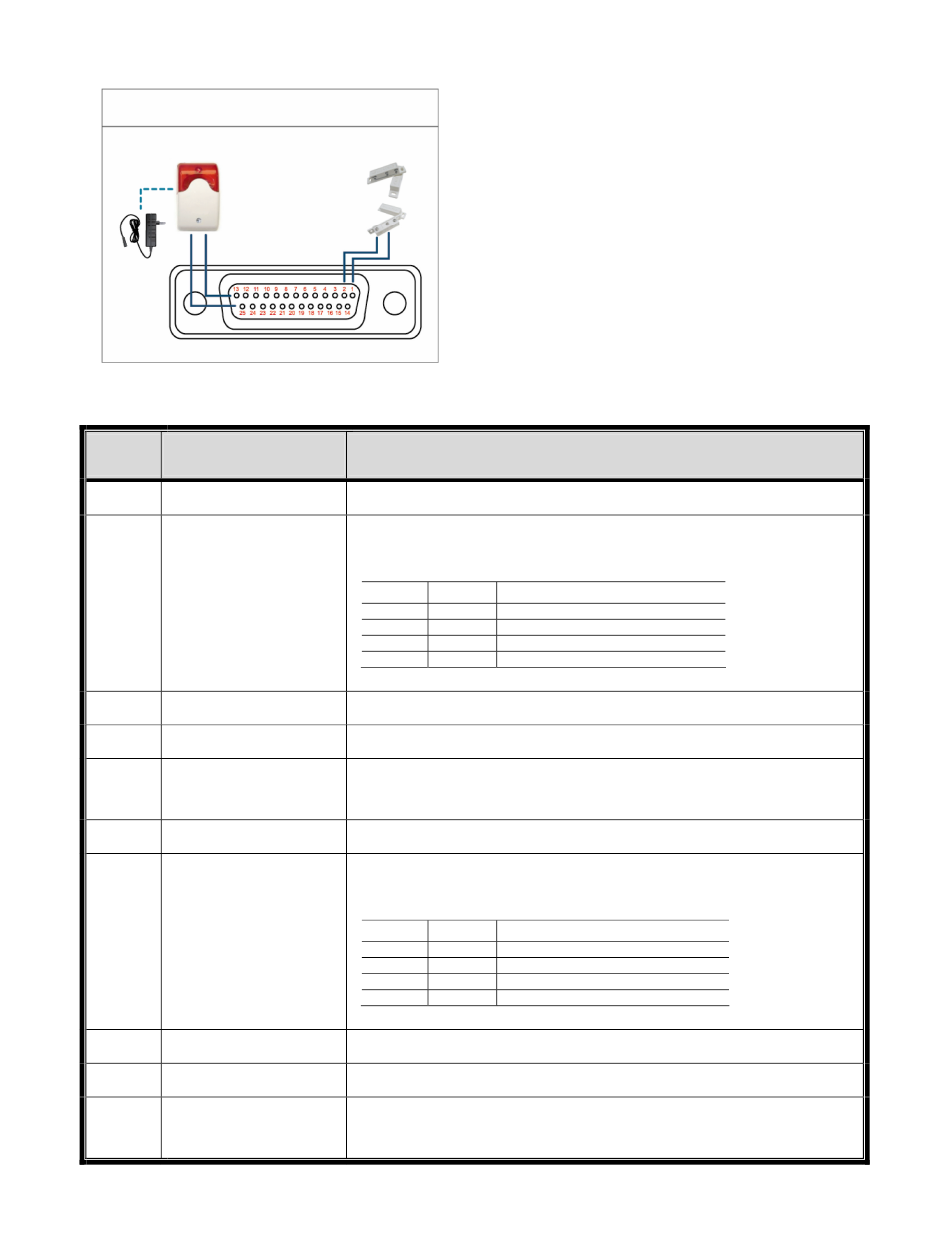

Aplicación de Conexión de PIN
Contacto magnético
Sirena
Vista de la Parte de
Soldadura del
Conector DSUB de
25 PINES
Adaptador
de la fuente
de
alimentación
* El conector D-Sub mostrador anteriormente es
opcional.
PIN
FUNCIÓN
1
GND
2~5
ENTRADA DE ALARMA
6 ~ 11
PIN DESCONECTADO
12
RS485-A
Nº DE ALARMA
13
EXTERNA.
14
PIN DESCONECTADO
15~18
ENTRADA DE ALARMA
19~23
PIN DESCONECTADO
24
RS485-B
PUERTO COM DE
25
ALARMA EXTERNA
All manuals and user guides at all-guides.com
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar
conectará a NO y la sirena se iluminará y
comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
TIERRA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 5) y GND (PATILLA 1)
con cables. Una vez activada la alarma, el DVR comenzará a grabar y se
activará el sonido.
PIN
Alarma
PIN 2
1
PIN 3
3
PIN 4
5
PIN 5
7
*
ND
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
ND
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 18) y GND (PATILLA
1) con cables. Una vez activada la alarma, el DVR comenzará a grabar y
se activará el sonido.
PIN
Alarma
PIN 15
2
PIN 16
4
PIN 17
6
PIN 18
8
*
ND
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
74
APÉNDICE 6 CONFIGURACIÓN DE Patillas
movimientos,
el
DESCRIPCIÓN
Canal de vídeo correspondiente
CANAL1
CANAL3
CANAL5
CANAL7
Canal de vídeo correspondiente
CANAL2
CANAL4
CANAL6
CANAL8
puerto
COM
se
