2.2.2 Connexion d'une caméra PTZ
La description suivante utilise la caméra PTZ de notre marque comme exemple.
Pour les réglages DVR pour contrôle de la caméra PTZ, veuillez vous référer à "5.6
Réglages de la camera PTZ" à la page 27. Pour plus de détails sur le contrôle et
l'opération de la caméra PTZ, veuillez vous référer à son propre manuel d'utilisation.
RS485-A : Fil rouge
RS485-B : Fil vert
Le câble RJ11 n'est pas fourni dans la boîte vendue.
ETAPE 1: Utilisez un câble RJ11 avec une bonne longueur pour la connexion.
Des connecteurs RJ11 différents peuvent avoir des câblages différents, et la
connexion peut être différente. SI vous n'arrivez pas à contrôler le DVR après
l'avoir connecté, essayez d'inverser le câble RJ11 avec le DVR.
ETAPE 2: Enlever une extrémité de la gaine d'isolation du câble RJ11.
Enlevez une extrémité de la gaine d'isolation du câble RJ11 pour trouver les
fils RS485-A et RS485-B, et enlevez la gaine d'isolation pour révéler les fils
du câble pour continuer les connexions.
ETAPE 3: Tordre les fils RS485-A et RS485-B de du câble RJ11 avec ceux de la
caméra dôme rapide.
Tordez les fils RS485-A (rouge) et RS485-B (vert) du câble RJ11 vers les fils
RS485-A (marron) et RS485-B (orange) de la caméra dôme rapide. Pour
protéger les fils des câbles, utilisez un ruban d'isolation pour couvrir les fils
tordus.
ETAPE 4: Connecter l'autre extrémité du câble RJ11 au DVR.
Soudez le fil RS485-A (rouge) et le fil RS485-B (vert) du câble RJ11 sur les
broches correspondantes du connecteur D-Sub optionnel.
Pour des détails sur la configuration PIN DVR, veuillez vous référer à la
section « ANNEXE 6 CONFIGURATION PIN » à la page 68. Pour les détails
de connexion, veuillez vérifier avec votre installateur.

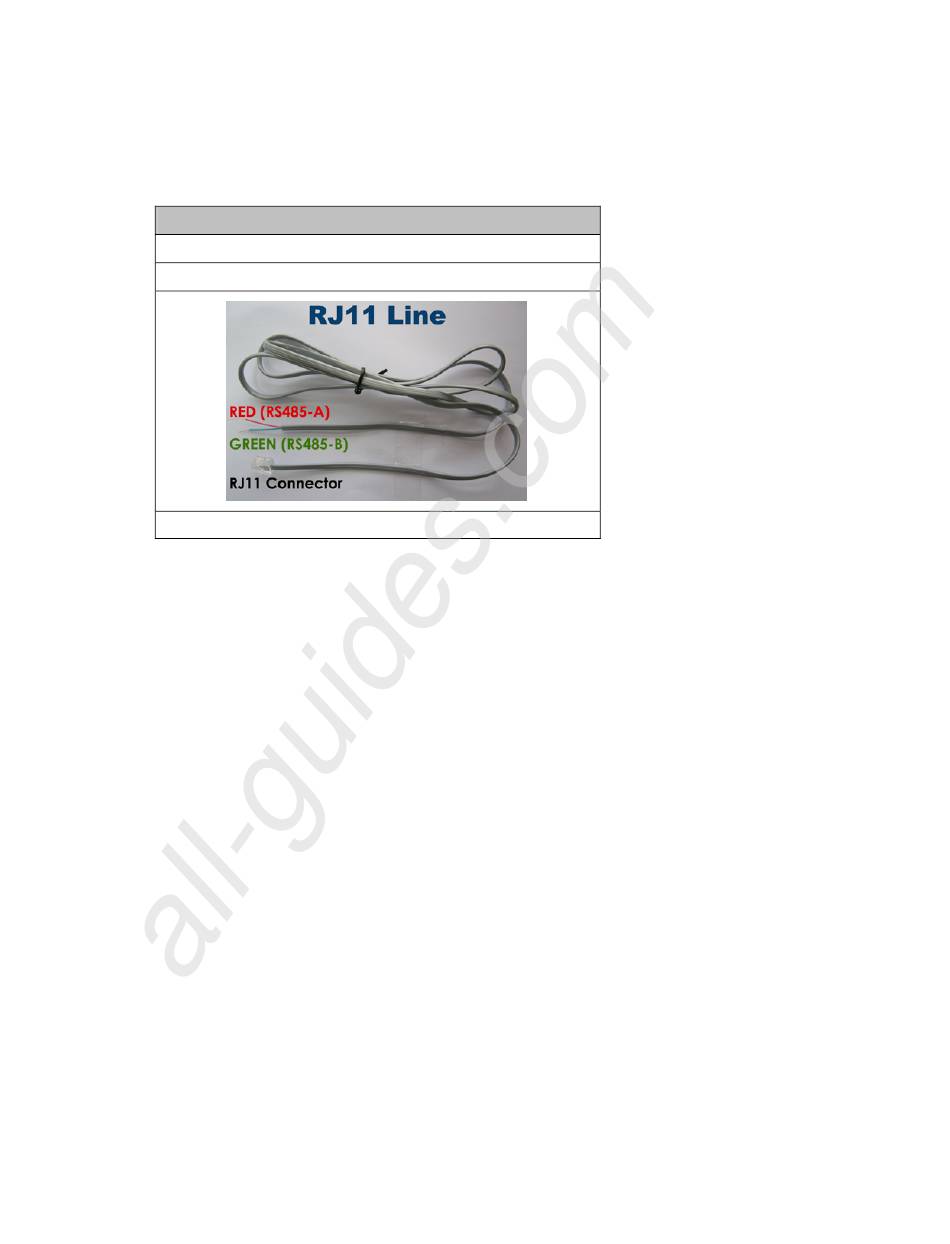

Câble RJ11
