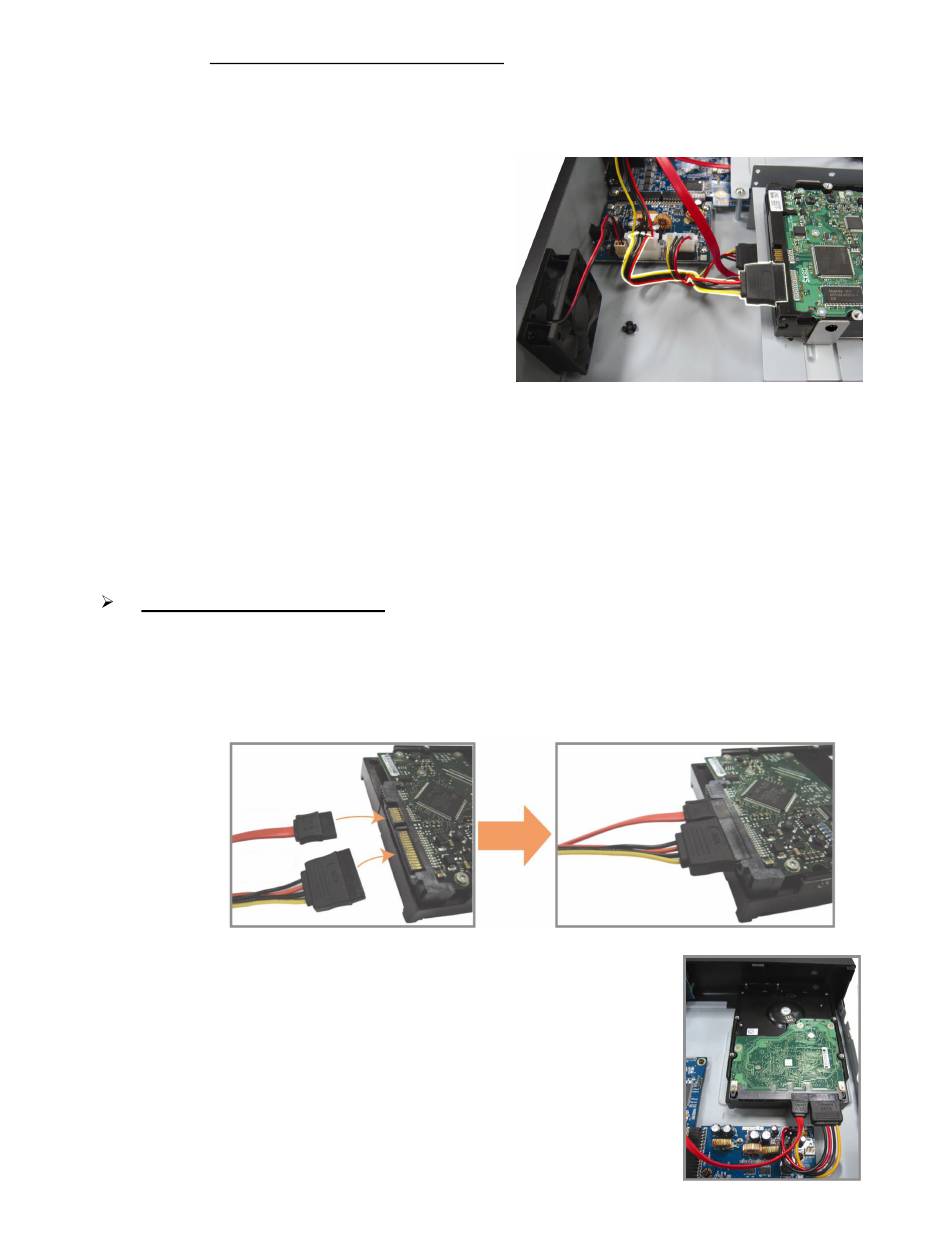

2-2 Para instalar el segundo soporte
Conecte el cable prolongador del
receptor IR para el control remoto.
Cuando conecte el cable de
alimentación, asegúrese de que
pasa el cable a través del cable de
alimentación de la grabadora de
DVD si esta cuenta con grabadora
de DVD. Esto evitará que el cable
de alimentación del HDD interfiera
con el movimiento giratorio del
ventilador.
Alinee los orificios de los tornillos
del soporte con los orificios de los
tornillos del HDD. Asegúrese de
que el lado PCB del HDD está
colocado hacia arriba. Por último,
fije el HDD al soporte.
Paso 3: Cierre la cubierta superior del DVR y apriete todos los tornillos aflojados en el
Paso 1.
Para el modelo de 4 canales
Paso 1: Afloje y extraiga los tornillos de la cubierta superior del DVR. Localice los dos
soportes de disco duro ubicados en la base del DVR.
Paso 2: Consiga un disco duro compatible y conéctelo al conector de alimentación y de
datos bus.
BUS DE DATOS
CABLE DE
ALIMENTACIÓN
Paso 3: Asegúrese de que el lado del PCB esté colocado
hacia arriba. Coloque el disco duro entre su soporte
ubicado en la base del DVR, tal y como se muestra a
continuación.
Asegúrese que el otro lado del disco duro esté en
contacto con la base del DVR para facilitar la
conducción de calor.
CONEXION Y CONFIGURACIÓN
