‧ 8CH

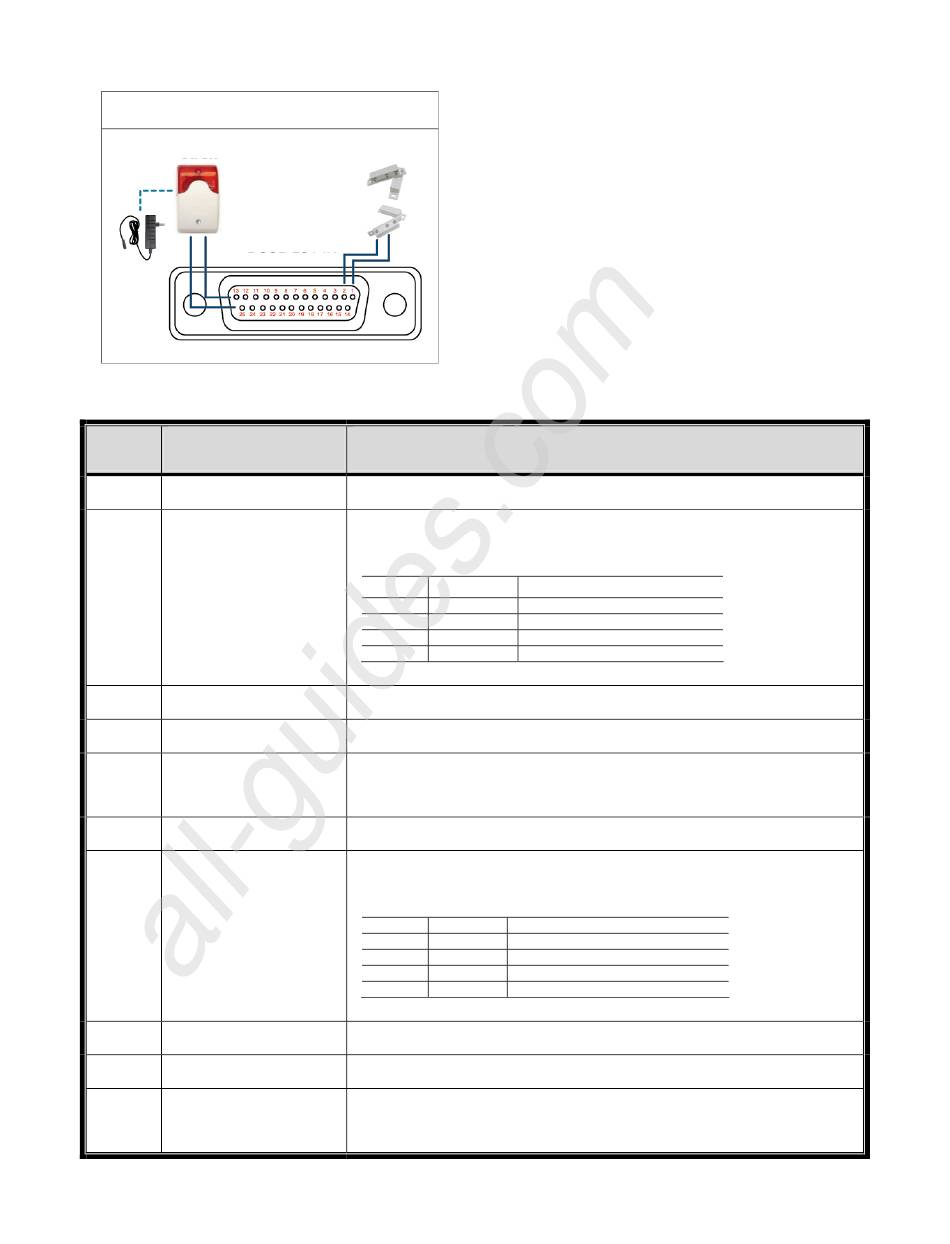

ピン接続配列
サイレン
D-Sub 25 ピンの
電源ア
ダプタ
* 上に示す D-Sub コネクタはオプションです。
ピン 機能
1 GND
2~5 ALARM INPUT
6 ~ 11 PIN OFF
12 RS485-A
13 EXTERNAL ALARM NO
14 PIN OFF
15~18 ALARM INPUT
19~23 PIN OFF
24 RS485-B
EXTERNAL ALARM
25
COM
All manuals and user guides at all-guides.com
サイレン：
DVR がアラームあるいは動きによって立ち上げ
電磁接点
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
ハンダ面
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
接地
ALARM INPUT (PIN 2 -5)と GND (PIN 1) コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ピン アラーム
PIN 2 1
PIN 3 3
PIN 4 5
PIN 5 7
*
NA
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
NA
ALARM INPUT (PIN 15 -18)と GND (PIN 1) コネクタをワイヤーで接続し
ます。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッ
チがオンになります。
ピン アラーム
PIN 15 2
PIN 16 4
PIN 17 6
PIN 18 8
*
NA
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
74
説明
対応するビデオチャンネル
CH1
CH3
CH5
CH7
対応するビデオチャンネル
CH2
CH4
CH6
CH8
付録 6 PIN 構造
