© 2010 IhrSchutz24 Düsseldorf
Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung,
des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
IhrSchutz24 Düsseldorf

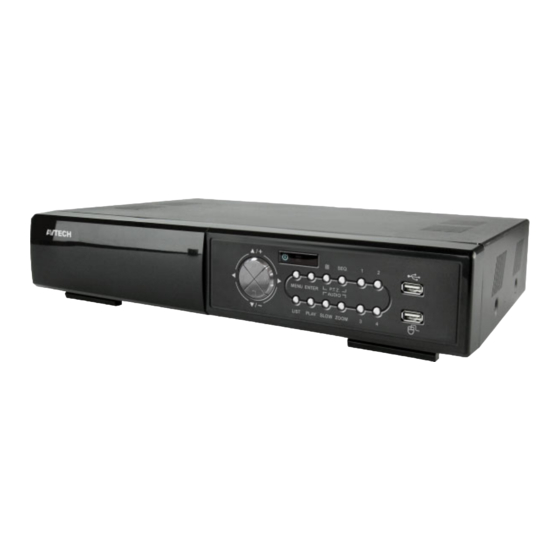

H.264 Netzwerk DVR
Bedienungsanleitung
Bedienung durch eine USB Maus
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Gerätes vollständig durch
und bewahren Sie diese zum späteren Nachschlagen auf.
Für ein besseres Verständnis sollten Sie die Konfiguration und Bedienung direkt am Gerät nachvollziehen.
behält sich technische Änderungen ohne Ankündigung vor.
Grafische Menüführung
K674_C551_A791A_798A_796A_M751_688A_686A_Manual_V1.1
340Z
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Avtech AVC791A
Inhaltszusammenfassung für Avtech AVC791A
- Seite 1 340Z © 2010 IhrSchutz24 Düsseldorf Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. IhrSchutz24 Düsseldorf behält sich technische Änderungen ohne Ankündigung vor. H.264 Netzwerk DVR Bedienungsanleitung Grafische Menüführung Bedienung durch eine USB Maus Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Gerätes vollständig durch und bewahren Sie diese zum späteren Nachschlagen auf.
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE VORSICHT GEFAHR VON STROMSCHLÄGEN VORSICHT: Um Stromschlägen vorzubeugen, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit aus. Betreiben Sie dieses Gerät nur mit der auf dem Typenschild angegebenen Stromversorgung. Der Hersteller haftet nicht für Schäden durch unsachgemäße Verwendung, selbst wenn der Hersteller auf die Möglichkeit solcher Schäden hingewiesen wurde. - Seite 3 MPEG4 Lizenzierung DIESES PRODUKT IST DURCH DIE “MPEG-4 VISUAL PATENT PORTFOLIO” LIZENZ FÜR DEN PERSÖNLICHEN UND NICHTKOMMERZIELLEN EINSATZ DURCH DEN ENDKUNDEN ZUR (I) CODIERUNG VON VIDEODATEN IN ÜBEREINSTIMMUNG MIT DEM MPEG 4-STANDARD (“MPEG-4 VIDEO”) UND/ODER (II) DEKODIERUNG MPEG-4 VIDEODATEN, EINEM ENDVERBRAUCHER PERSÖNLICHEN NICHTKOMMERZIELLEN...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 2.2.1 Anschluß Normaler Kameras................7 2.2.2 PTZ Kamera Anschluß..................8 3.2.1 Kanalauswahl ....................13 3.2.2 PTZ-Steuerung Menü ..................14 4.3.1 Wiedergabe Steuerung ..................17 4.3.2 Event (Ereignis-) Suche..................18 5.2.1 Einfache Konfiguration der Aufzeichnung ............20 5.2.2 Erweiterte Konfiguration der Aufzeichnung............21 5.3.1 Aufzeichnung nach Zeitplan................ -
Seite 5: Bevor Sie Das Gerät Verwenden
BEFORE USING THIS DVR 1. BEVOR SIE DAS GERÄT VERWENDEN 1.1 Lieferumfang 16CH / 8CH Modell HDD Schrauben IR Fernbedienung Anleitung zur IR Fernbedienung IR Verlängerung Bedienungsanleitung auf CD Netzteil und Zuleitung USB Maus 25 Pin DSUB Anschluß 4CH Modell HDD Schrauben IR Fernbedienung Anleitung zur IR Fernbedienung... - Seite 6 BEFORE USING THIS DVR PLAY Drücken Sie diese Taste zur Wiedergabe der letzten Aufzeichnung. SLOW Während der Wiedergabe drücken, um die Wiedergabegeschwindigkeit zu verringern. ZOOM Im Vollbild Modus haben Sie die Möglichkeit einen Bildausschnitt zu vergrößern. Aktiviert / Deaktiviert die reihenweise Darstellung der einzelnen Kanäle im Vollbild. Umschaltung auf die 4er Teilung (Quadbild)..
-
Seite 7: Rückseite
BEFORE USING THIS DVR 1.3 Rückseite ü 75Ω / HI-IMPEDANCE (Nur bei einigen Modellen verf gbar) Bei einigen Modellen kann das Videosignal durchgeschliffen werden. Wenn Sie diese Funktion verwenden, dann muß die HI-IMPEDANCE auf 75Ω umgestellt werden. VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Schliessen Sie hier Ihre Kameras an. VIDEO LOOP (1 ~ 16 / 1 ~ 8): Videoausgänge. - Seite 8 BEFORE USING THIS DVR Ausgang für einen VGA / LCD Monitor. Anmerkung: Wenn Sie an diesem Ausgang kein Bild erhalten, dann drücken Sie die „Rechts Taste“ ► auf der Frontseite während Sie den DVR einschalten. Bitte beachten Sie die Hinweise im Kapitel “4.5 Videoausgang auswählen” auf Seite 19.
-
Seite 9: Connection And Setup
CONNECTION AND SETUP 2. ANSCHLUSS UND KONFIGURATION Bevor der DVR eingeschaltet wird, müssen die gewünschte Festplatte angeschlossen und befestigt, sowie die Kameras angeschlossen und eingeschaltet sein. Der DVR erkennt beim Systemstart automatisch, mit welchem Anmerkung: Videosystem (NTSC oder PAL) die angeschlossenen Kameras arbeiten. Deshalb müssen die Kameras vor dem Digitalrekorder eingeschaltet sein. - Seite 10 CONNECTION AND SETUP 2-2 Befestigung auf Pos. (2) Verbinden Sie die Strom- und Datenleitung für die Festplatte (HDD). Beim Anschluß des Stromkabels muß dieses Kabel, so wie auf dem rechten Foto gezeigt, vom Stromkabel des DVD Laufwerks vom Lüfter zurück gehalten werden.
-
Seite 11: Kamera Anschluß
CONNECTION AND SETUP Schritt4: Befestigen Sie die Festplatte mit passenden Schrauben. Schritt5: Verschliessen Sie die Abdeckung und befestigen Sie diese wieder mit den unter Schritt1 entnommenen Schrauben. 2.2 Kamera Anschluß Die Kameras müssen angeschlossen und eingeschaltet sein, bevor der DVR eingeschaltet wird. -
Seite 12: Ptz Kamera Anschluß
CONNECTION AND SETUP 2.2.2 PTZ Kamera Anschluß Die folgende Beschreibung erfolgt Anhand einer PTZ Kamera von AVTech. Die notwendige Protokoll Konfiguration des DVR wird im Kapitel “5.5 PTZ Kamera konfigurieren” auf Seite 24 beschrieben. Bitte lesen Sie vor dem Anschluß die dem jeweiligen Speed Dom beigefügte Bedienungsanleitung durch. -
Seite 13: Dvr Einschalten
PTZ Steuerung zu konfigurieren. a) Wählen Sie unter device/Gerät die Einstellung “PTZ”. b) Stellen Sie die ID auf die Adresse des Speed Domes ein, bei AVTech ist die Werkseinstellung ID 000. c) Für AVTech Kameras verwenden Sie das Protokoll “NORMAL”, andere Hersteller PD für Pelco D, oder PP für Pelco P. -
Seite 14: Datum Und Uhrzeit Einstellen
CONNECTION AND SETUP 2.4 Datum und Uhrzeit einstellen Bevor Sie jetzt weitere Einstellungen vornehmen, überprüfen Sie unbedingt die Einstellungen für das Datum und die Uhrzeit am Digitalrekorder. Wichtig: Ändern Sie das Datum nicht, wenn die der DVR eine Aufzeichnung macht, oder die Zeitfunktion aktiviert ist. Es besteht die Möglichkeit, dass bereits vorhandene Aufzeichnungen verloren gehen und über die Suche, oder das Backup nicht mehr auffindbar sind. -
Seite 15: Festplatte Löschen
CONNECTION AND SETUP 2.5 Festplatte löschen Die Festplatte muss vor dem ersten Einsatz initialisiert und somit gelöscht werden. Falls auf der Festplatte noch alte Aufzeichnungen vorhanden wären, so könnte dies zu Problemen führen. Rechts-Klick zur Anzeige vom Hauptmenü, dann “SYSTEM” “SYSTEM INFO”... -
Seite 16: Gui Display With Usb Mouse Control
GUI DISPLAY WITH USB MOUSE CONTROL 3. GRAPHISCHES MENÜ MIT MAUSBEDIENUNG 3.1 USB Maus anschliessen Schliessen Sie eine USB Maus über den gekennzeichneten USB ANschluß auf der Vorderseite des DVR an. Am Bildschirm erscheint das Symbol ( ), sobald eine Maus korrekt erkannt worden ist. -
Seite 17: Kanalauswahl
GUI DISPLAY WITH USB MOUSE CONTROL Wählen Sie zuerst den gewünschten Kanal und dann das Symbol für den Zoom Modus. Unten links wird ein kleiner roter Rahmen innerhalb eines größeren Rahmens angezeigt. Der rote Rahmen markiert den vergrößerten Bildbereich, er lässt sich mit der Maus verschieben. -
Seite 18: Ptz-Steuerung Menü
GUI DISPLAY WITH USB MOUSE CONTROL 3.2.2 PTZ-Steuerung Menü ü ü ü Anmerkung: Die PTZ Steuerung wird als Grafisches Menü am Bildschirm eingeblendet. Über die Schaltfläche im Quick Menü wird die PTZ Steuerung aufgerufen: Öffnet das Hauptmenü der Kamera. Kamera Menu Die einzelnen Funktionen entnehmen Sie bitte der Bedienungsanleitung der jeweiligen Kamera. -
Seite 19: Hauptmenü
GUI DISPLAY WITH USB MOUSE CONTROL 3.3 Hauptmenü Das Hauptmenü wird durch Rechts-Klick an beliebiger Position auf dem Bildschirm aufgerufen, oder beendet. Eine Übersicht über den Menüaufbau finden Sie im “ANHANG 4 HAUPTMENÜ AUFBAU” auf Seite 51. Hauptmenü Konfiguration von Status Anzeige, SCHNELLSTART Bildeinstellung, und Datum &... -
Seite 20: Basic Operation
BASIC OPERATION 4. GRUNDFUNKTIONEN 4.1 Livebild Symbol Funktion Symbol Funktion Symbol Funktion Wiedergabe Audio Kanal Live Audio Kanal (1~4) Audio aus (1~4) Digital zoom an Digital zoom aus Timer Aufzeichnung Netzwerk nicht Internet verfügbar LAN verbunden verbunden USB Speicher USB Maus verbunden Kein USB Gerät verbunden Tastensperre... -
Seite 21: Wiedergabe Steuerung
BASIC OPERATION 4.3 Wiedergabe Mit Auswahl von “ ” im linken Quick Menü wird die Wiedergabe Steuerung angezeigt. Über die Schaltfläche wird die letzte Aufzeichnung wiedergegeben, wählen Sie zum Aufruf der Ereignisliste. Anmerkung: Es müssen mindestens 8192 Einzelbilder aufgezeichnet sein, damit die Wiedergabe einwandfrei funktioniert. -
Seite 22: Event (Ereignis-) Suche
BASIC OPERATION 4.3.2 Event (Ereignis-) Suche Wählen Sie zum schnellen Auffinden von Aufzeichnungen über eine Auswahlkriterium der Ereignisliste: GESAMTLISTE / BEWEGUNG / ALARM / ZEITLISTE. Geben Sie unter “SCHNELLE SUCHE” den gewünschten Zeitbereich ein und verwenden Sie die “Suchleiste” zum schnellen Auffinden des gesuchten Ereignisses. Während der Wiedergabe, wählen Sie mit einen Audiokanal zur Widergabe aus. -
Seite 23: Videoausgang Auswählen
BASIC OPERATION 4.5 Videoausgang auswählen Es ist nicht zulässig, beide Videoeingänge gleichzeitig zu verwenden. Es kann entweder ein CRT Monitor am BNC Anschluss, oder ein LCD Monitor am VGA Ausgang aktiviert werden. In der Grundeinstellung erkennt der DVR mit “AUTO” ein angeschlossenes Ausgabegerät. -
Seite 24: Schnelle Suche
FREQUENTLY-USED FUNCTIONS 5. WICHTIGSTE FUNKTIONEN 5.1 Schnelle Suche Drücken Sie die “SEARCH” Taste auf der DVR Frontseite um das Suchmenü aufzurufen: SCHNELLE SUCHE DATUM 2009/NOV/20 ZEIT 15:17:57 FESTPLATTE ALL HDD SUCHE START DATE / TIME – DATUM / ZEIT Tragen Sie das gewünschte Datum, sowie die Uhrzeit des Ereignisses ein. HARD DISK - FESTPLATTE Wählen Sie “ALL HDD”, oder einzelne Festplatten (falls verfügbar) für eine schnellere Suche. -
Seite 25: Erweiterte Einstellung Der Aufzeichnung
FREQUENTLY-USED FUNCTIONS QUALITY - QUALITÄT Wählen Sie eine der 4 Qualitätsstufen: SUPER BEST, BEST, HIGH & NORMAL. IMAGE PER SECOND – BILDER PRO SEK. Auswahl der Bildrate bei manueller Aufzeichnung. 5.2.2 Erweiterte Einstellung der Aufzeichnung Rechts-Klick für das Hauptmenü, dann “ERWEITERTE EINSTELLUNG ” “AUFNAHME”. -
Seite 26: Overwrite - Überschreiben
FREQUENTLY-USED FUNCTIONS Vor Alarm Aufzeichnung (ON / OFF). Wenn die Pre-Alarm und Event Aufzeichnung beide aktiviert sind, dann zeichnet der DVR 8MB Daten vor dem Alarm / Motion Event mit auf. OVERWRITE - ÜBERSCHREIBEN Wählen Sie “ON”, um alte Aufzeichnungen zu überschreiben, wenn die Festplatte voll ist. -
Seite 27: Ereignisaufzeichnung Nach Zeitplan
FREQUENTLY-USED FUNCTIONS 5.3.2 Ereignisaufzeichnung nach Zeitplan Wählen Sie “ERKENNUNG” im “BEWEGUNGS TIMER” und aktivieren Sie die Funktion mit „EIN“. Wählen Sie jetzt durch markieren der einzelnen Felder in der Tabelle die Zeiten aus, an denen die Bewegungserkennung erfolgen soll. ZEITPLAN KONFIGURIEREN AUFNAHME BEWEGUNGS TIMER ERKENNUNG... -
Seite 28: Det - Erkennung
FREQUENTLY-USED FUNCTIONS niedrigste Empfindlichkeit ist „15“. Die Werksvorgabe ist „3“. Die Vorgabe für SS ist 03, was Bedeutet das ein Objekt grosser als Anmerkung: 3 Erkennungsfelder sein muss. Der Wert für SS muss kleiner sein, als die vorgegebene Anzahl von Erkennungsfeldern zur Bewegungserkennung. TS (Time of Sensitivity) –... -
Seite 29: Systemkonfiguration
Die Einstellung der Adresse ist von der PTZ Kamera abhängig, bitte beachten Sie Bedienungsanleitung der jeweiligen Kamera. PROTOKOLL Wählen Sie NORMAL für AVTech Produkte; P-D (PELCO-D) oder P-P (PELCO-P) je nach verwendetem PTZ Gerät. RATE Über die Baudrate wird die Übertragungsgeschwindigkeit zur PTZ Kamera eingestellt. -
Seite 30: Frequently-Used Functions
FREQUENTLY-USED FUNCTIONS 5.6.2 System Upgrade ACHTUNG: Durch ein DVR System Upgrade werden die aufgezeichneten Daten und alle Menüeinstellungen gelöscht. Machen Sie vor dem Updaten eine Datensicherung der wichtigsten Videoaufzeichnungen. Eine neue Firmware erhalten Sie über Ihren Fachhändler. Rechts-Klickto für das Hauptmenü, dann “SYSTEM” “TOOLS”... - Seite 31 FREQUENTLY-USED FUNCTIONS SYSTEM TOOLS START DATUM 2009/NOV/19 SYSTEM INFO START ZEIT 08:30:21 USB BACKUP END DATUM 2009/NOV/19 DVD BACKUP END ZEIT 17:59:29 KANAL HARD DISK ALL HDD BACKUP SUBMIT BENÖTIGT: 554MB SUBMIT EXIT VERFÜGBAR: 3788.0MB START DATUM / START ZEIT Wählen Sie den Startzeitpunkt für Ihre Datensicherung.
-
Seite 32: Festplatte Löschen
FREQUENTLY-USED FUNCTIONS 5.6.4 Festplatte löschen Rechts-Klick für das Hauptmenü, dann “SYSTEM” “SYSTEM INFO” “CLEAR HDD”. SYSTEM TOOLS BAUDRATE 2400 SYSTEM INFO HOST ID USB BACKUP AUTOM. TASTENSPERRE NEVER DVD BACKUP HDD LÖSCHEN HDD-0 STANDARD HERSTELLEN SUBMIT REMOTE CONTROL ID SERIAL TYPE RS485 VIDEO FORMAT VERSION... - Seite 33 FREQUENTLY-USED FUNCTIONS NETZWERK TYP Wählen Sie hier “DHCP”, wenn Ihr Router/Netzwerkserver diese Funktion bietet, damit Sie den DVR über die mitgelieferte „VideoViewer“ Software bedienen können. Eine „STATISCHE“ Adresszuweisung sollte vorgezogen werden, es werden jedoch grundlegende Netzwerkkenntnisse benötigt. STATISCH = Festlegung der Netzwerkadresse, für den Externzugriff geeignet. DHCP = wechselnde Adressvergabe, nicht für einen Externzugriff geeignet.
-
Seite 34: Remote Operation
Die Vorgabe mit automatischer Adressvergabe (DHCP) wurde nicht gewählt, da der DVR in einem Netzwerk ohne DHCP-Funktion dann nicht auffindbar ist. a) Verbinden Sie den DVR über den RJ45 Anschluss mit Ihrem Netzwerk Router/Switch. Die IP-Grundeinstellung für AVTech Produkte ist wie folgt: Position Werksvorgabe IP Addresse 192.168.1.10... - Seite 35 IP Addresse, user name (Benutzername), Passwort und die Port Nummer des Gerätes. ODER Wählen Sie “ ” “ um die verfügbare(n) IP addresse(n) aller ” AVTech Geräte aufzulisten. Die gefundenen Adressen werden aufgelistet und können über die Schaltfläche “ ” in das Adressbuch aufgenommen werden. ACHTUNG: können auch Geräte...
-
Seite 36: Bedienelemente Übersicht
REMOTE OPERATION 6.1.2 Bedienelemente Übersicht Das Programm verfügt über 2 unterschiedliche Kontrollfenster, der Einsatz ist vom gewünschten Funktionsumfang abhängig. Das Programm kann auf „Deutsch“ umgestellt werden, die Übersicht der Funktionen erfolgt Anhand der englischen Begriffe. Einfache Version (Grundeinstellung) Stellen Sie nun zuerst die deutsche Sprache ein: Oben links, das 2. -
Seite 37: Funktion
REMOTE OPERATION Vollständige Version Symbolbeschreibung Symbol Funktion Beschreibung Einfach Vollständig Im Adressbuch werden die Zugangsdaten für die verwendeten Geräte gespeichert. Sie können Adressbuch Geräte hinzufügen, bearbeiten, löschen, weitere Geräte suchen und sich durch Doppelklick auf dem jeweiligen Gerät einloggen. Remote Konfiguration der DVR Config Einstellungen. -
Seite 38: Funktion Beschreibung
REMOTE OPERATION Symbol Funktion Beschreibung Einfach Vollständig Aufzeichnung ein Start / Stop der manuellen Aufzeichnung auf die lokale Festplatte Ihres PC. Der Speicherort wird Aufzeichnung über den Aufnahmepfad (Kapitel 6.1.3) festgelegt. Stop Erstellt eine Momentaufnahme als JPG-Bilddatei. Snapshot Der Speicherort wird über den Aufnahmepfad (Kapitel 6.1.3) festgelegt. - Seite 39 REMOTE OPERATION In den “Aufnahmeeinstellungen” sthen folgende Funktionen zur Verfügung: ‧Aufzeichnungs Typ ‧Festplatte überschreiben ‧Aufzeichnunsdauer vor und nach dem Ereignis ‧Aufzeichnung Zeitplan ‧Aufzeichnung Speicherort (Aufnahmepfad) Wenn “Manuell” aktiviert ist, dann können Sie über die Symbole “ ” oder “ ” auf dem Hauptbildschirm die Aufzeichnung sofort starten, die Videodaten werden in dem unten angegebenen Dateipfad gespeichert.
- Seite 40 REMOTE OPERATION Netzwerk Backup ” → “ Wählen Sie “ ”, oder “ ” um die “Backup” Seite aufzurufen. Sie können einen Zeitraum, oder einzelne Ereignisse für das Backup auswählen. Die Auswahl erfolgt von dem Gerät der aktuell ausgewählen IP Addresse. Funktion Beschreibung HDD Nummer / Kanal...
-
Seite 41: E-Map
REMOTE OPERATION 6.1.4. E-Map Der Video Viewer ist auch ein Central Management System (CMS), eine Software, welche über das Netzwerk bis zu 16 Geräte gleichzeitig steuern kann. Anmerkung: Bevor Sie diese Funktion nutzen können, müssen die bis zu 16 Geräte in der Software aufgerufen (verbunden) sein. E-Map ist nur verfügbar in der vollständigen Programmansicht (Full Function). - Seite 42 REMOTE OPERATION...
-
Seite 43: Symbolbeschreibung
REMOTE OPERATION Schritt3: Wenn eine E-Map Gruppe angelegt wurde, wird im linken Fenster ein Verzeichnisbaum angezeigt, der die einzelnen Geräte auflistet. Symbol Beschreibung Wenn eine Kamera angeschlossen ist wird diese Anzeige rot dargestellt. Wenn ein DVR angeschlossen ist wird diese Anzeige rot dargestellt. Bei Bewegungserkennung, oder Alarm, wird dieses Symbol eingeblendet. - Seite 44 REMOTE OPERATION Für Single E-Map Gruppen Rechts-Klick auf dem Gruppennamen zum Aufruf des Kurzmenüs, dann “Edit E-MAP” oder “Remove E-MAP”.
- Seite 45 REMOTE OPERATION Für Gebäude E-Map Gruppen Rechts-Klick auf dem Gruppennamen zum Aufruf des Kurzmenüs, dann “Edit Building E-MAP” oder “Remove E-MAP”. Zum Bearbeiten, oder Löschen einer Ebene der Gebäude E-Map Gruppe, rechts-klick auf dem Ebenen-Namen, dann “Edit E-MAP” oder “Remove E-MAP”.
-
Seite 46: Ie Web Browser
REMOTE OPERATION 6.2 IE Web Browser Sie können über den IE Web Browser Livebilder sehen und den DVR steuern. Anmerkung: Die unterstützten PC Betriebssysteme sind: Windows 7, Vista, XP und Win2000. Schritt 1: Geben Sie die IP Adresse des DVR in die Adresszeile des Browsers ein, z.B. 192.168.1.10 und Drücken Sie Enter. - Seite 47 REMOTE OPERATION Funktion Beschreibung Startseite Über die Schaltfläche gelangen Sie zur Hauptansicht / Startseite. Über die Schaltfläche “ ” öffnen Sie die Wiedergabe Steuerung mit der Suchfunktion, über die Sie die Datenansehen und gleichzeitig auf den Wiedergabe PC übertragen können. Eine genaue Beschreibung dieser Funktion finden Sie im Kapitel “6.2.1 Event (Ereignis-) Wiedergabe &...
-
Seite 48: Event (Ereignis-) Wiedergabe & Download
REMOTE OPERATION 6.2.1 Event (Ereignis-) Wiedergabe & Download Vorherige / Sprung um eine Stunde vor, oder zurück. Nächste Es wird jeweils die erste aufgezeichnete Videosquenz abgespielt. Stunde Schnell Erhöhung der Wiedergabegeschwindigkeit um jeweils das 4-Fache, es ist vorwärts eine max. 32-fache Wiedergabegeschwindigkeit möglich. Schnell Verringerung der Wiedergabegeschwindigkeit um jeweils das - 4-Fache, es rückwärts... -
Seite 49: Anhang 1 Spezifikationen
ANHANG 1 SPECIFICATIONS ANHANG 1 SPEZIFIKATIONEN Für die 16 Kanal / 8 Kanal Modelle 16CH Video System NTSC / PAL (Automatische Erkennung) Video ComDrücken Sie ion Format H.264 Video Input 16 Kanäle 8 Kanäle (composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 16 Kanäle 8 Kanäle... - Seite 50 ANHANG 1 SPECIFICATIONS Tastensperre (Password Schutz) Benutzergruppen (lokal) Administrator & Operator Videosignal Verlust Erkennung Kamerabezeichnung Bis zu 6 Zeichen Videobild Abstimmung Farbton / Sättigung / Kontrast / Helligkeit Anzeigeformat vom Datum YY/MM/DD, DD/MM/YY & MM/DD/YY Sommerzeit Funktion Stromversorgung (±10%) DC 19V Stromverbrauch (±10%) <...
-
Seite 51: Für Das 4 Kanal Modell
ANHANG 1 SPECIFICATIONS Für das 4 Kanal Modell Video System NTSC / PAL (Automatische Erkennung) Video Kompression H.264 Video Eingänge 4 Kanäle (composite video signal 1 Vp-p 75Ω BNC) Video Ausgang (BNC) Hauptmonitor: Für Livebild und Menüanzeige Audio Ein- / Ausgänge 4 Eingänge, 1 Ausgang (Mono) Max. - Seite 52 ANHANG 1 SPECIFICATIONS Video Abstimmung Farbton / Sättigung / Kontrast / Helligkeit Datumsformat YY/MM/DD, DD/MM/YY & MM/DD/YY Sommerzeit Funktion Stromversorgung (±10%) DC 19V Stromverbrauch (±10%) < 42 W Betriebstemperatur 10° C ~ 40° C (50° F~104° F) Abmessungen (mm)** 343(B) × 59(H) × 223(T) System Wiederherstellung Automatische Wiederherstellung nach Spannungsverlust Optionale Eingabegeräte...
-
Seite 53: Anhang 2 Compatible Usb Flash Drive List
ANHANG 2 COMPATIBLE USB FLASH DRIVE LIST ANHANG 2 KOMPATIBLE USB SPEICHERMEDIEN Bitte stellen Sie sicher, dass Sie die aktuellste Firmware in Ihrem DVR verwenden. Falls der DVR bei einem Gerät aus der folgenden Liste die Fehlermeldung “USB ERROR” ausgibt, dann fragen Sie Ihren Fachhändler nach einer Softwareaktualisierung. -
Seite 54: Anhang 3 Compatible Sata Hdd List
ANHANG 3 COMPATIBLE SATA HDD LIST ANHANG 3 KOMPATIBLE SATA FESTPLATTEN Bitte stellen Sie sicher, dass Sie die aktuellste Firmware in Ihrem DVR verwenden. HERSTELLER MODELL KAPAZITÄT DREHZAHL Seagate ST3320613AS 320GB 7200 rpm ST33500320AS 500GB 7200 rpm ST3750330AS 750GB 7200 rpm ST31000340AS 1000GB 7200 rpm... -
Seite 55: Anhang 4 Hauptmenü Aufbau
ANHANG 4 HAUPTMENÜ STRUCTURE ANHANG 4 HAUPTMENÜ AUFBAU SCHNELLSTART GENERAL CHANNEL TITLE EVENT STATUS DATE DISPLAY IMAGE SIZE QUALITY IMAGE PER SECOND TIME SETUP DATE TIME DATE SETUP DATE INFO DISPLAY DATE OF MODE FORMAT DAYLIGHT DAYLIGHT SAVING SYSTEM TOOLS LANGUAGE ADMIN PASSWORD OPERATOR PASSWORD... - Seite 56 ANHANG 4 HAUPTMENÜ STRUCTURE ERWEITERTE EINSTELLUNG DISPLAY DISPLAY OUTPUT PATH ALPHA BLENDING RECORDING MANUAL AUFZEICHNUNG ENABLE EVENT AUFZEICHNUNG ENABLE TIMER AUFZEICHNUNG ENABLE EVENT AUFZEICHNUNG IPS TIMER AUFZEICHNUNG IPS PRE-ALARM AUFZEICHNUNG OVERWRITE EVENT AUFZEICHNUNG ALL CHANNEL KEEP DATA LIMIT (DAYS) REMOTE SCHEDULE RECORDING DETECTION...
-
Seite 57: Anhang 5 Dvr Battery Replacement
ANHANG 5 DVR BATTERY REPLACEMENT ANHANG 5 DVR BATTERIEWECHSEL Der DVR verfügt über eine “Pufferbatterie” für die Systemzeit-Einstellung. Ohne diese Batterie würde die Systemzeit immer wieder in die Grundstellung zurück gesetzt werden, wenn der DVR vom Stromkreis getrennt wird. Neue Aufzeichnungen würden mit falschen Zeitinformationen gespeichert werden und bisherige Aufnahmen sind dann nicht mehr auffindbar. - Seite 58 ANHANG 6 PIN CONFIGURATION ANHANG 6 ANSCHLUßBELEGUNG Ein- und Ausgänge ‧ Für die 16-Kanal Ausführung Sirene: Wenn eine Bewegung, oder ein Alarm erkannt wurde, dann wird der Kontakt geöffnet (NO) und somit Sirene/Blitzlicht aktiviert. Magnet Kontakt: Wenn der Kontakt geöffnet ist, wird der Alarm gemeldet und die Aufzeichnung gestartet.
-
Seite 59: Anhang 6 Pin Configuration
ANHANG 6 PIN CONFIGURATION ‧ Für die 8-Kanal Ausführung Sirene: Wenn eine Bewegung, oder ein Alarm erkannt wurde, dann wird der Kontakt geöffnet (NO) und somit Sirene/Blitzlicht aktiviert. Magnet Kontakt: Wenn der Kontakt geöffnet ist, wird der Alarm gemeldet und die Aufzeichnung gestartet. * Der Sub-D Verbinder ist optional erhältlich. - Seite 60 ANHANG 6 PIN CONFIGURATION ‧ Für die 4-Kanal Ausführung Sirene: Wenn eine Bewegung, oder ein Alarm erkannt wurde, dann wird der Kontakt geöffnet (NO) und somit Sirene/Blitzlicht aktiviert. Magnet Kontakt: Wenn der Kontakt geöffnet ist, wird der Alarm gemeldet und die Aufzeichnung gestartet. * Der Sub-D Verbinder ist optional erhältlich.
-
Seite 61: Anhang 7 Dvd Writer Installation
ANHANG 7 DVD WRITER INSTALLATION ANHANG 7 EINBAU EINES DVD BRENNERS Einige DVR Modelle ermöglichen den nachträglichen Einbau eines DVD Brenners. Um zu erfahren, ob Ihr Gerät diese Möglichkeit bietet, kontaktieren Sie bitte Ihren Fachhändler. Die folgend aufgelisteten DVD Brenner Ausführungen sind mit dem Digitalrekorder verwendbar.
