Avtech AVC792PV Bedienungsanleitung Seite 365

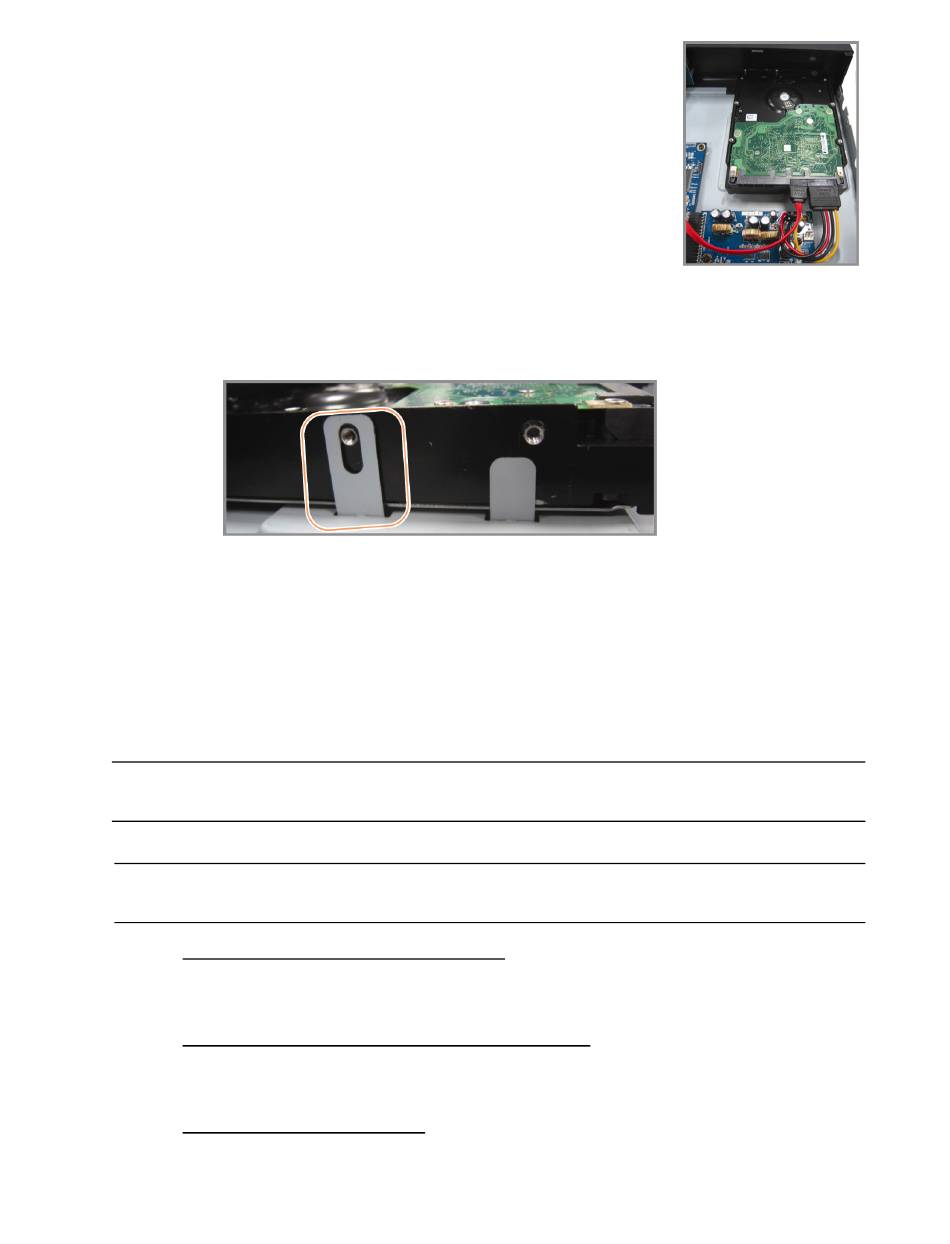

Schritt 3: Achten Sie darauf, dass die Platinenseite oben liegt,
setzen Sie die Festplatte wie in der Abbildung gezeigt
in die Halterung ein.
Achten Sie darauf, dass die andere Seite der
Festplatte den DVR-Boden berührt, damit Wärme
richtig abgeleitet werden kann.
Schritt 4: Sorgen Sie dafür, dass die Öffnungen in der Halterung exakt über den
Schraubgewinden an den Seiten der Festplatte liegen, fixieren Sie die
Festplatte anschließend mit den mitgelieferten Festplattenschrauben.
Schritt 5: Setzen Sie den Deckel wieder auf den DVR auf, ziehen Sie dann sämtliche in
Schritt 1 gelösten Schrauben wieder an.
2.2 Kameras anschließen
Die Kameras müssen angeschlossen und mit Strom versorgt werden, bevor der DVR
eingeschaltet wird. Schließen Sie die Kameras an die passende Stromversorgung an.
Anschließend verbinden Sie den Videoausgang der Kamera per Koaxialkabel oder
BNC-Kabel mit dem DVR-Videoeingang.
Hinweis: Eine ausführliche Beschreibung der DVR-Videoeingänge finden Sie im
Abschnitt „1,3 RÜCKSEITE" auf Seite 2.
2.2.1 Reguläre Kamera anschließen
Hinweis: Ausführliche Hinweise zum Anschluss finden Sie in der Dokumentation
zur jeweiligen Kamera.
1) An den DVR-Videoeingang anschließen
Verbinden Sie den Videoausgang der Kamera per Koaxialkabel oder BNC-Kabel mit
dem DVR-Videoeingang.
2) An den DVR-Audioeingang anschließen (Optional)
Verbinden Sie den Audioausgang der Kamera per Koaxialkabel oder BNC-Kabel mit
dem DVR-Audioeingang.
3) Stromversorgung anschließen
Schließen Sie die Kamera an die passende Stromversorgung an, überzeugen Sie
sich davon, dass die Kamera mit Energie versorgt wird.
