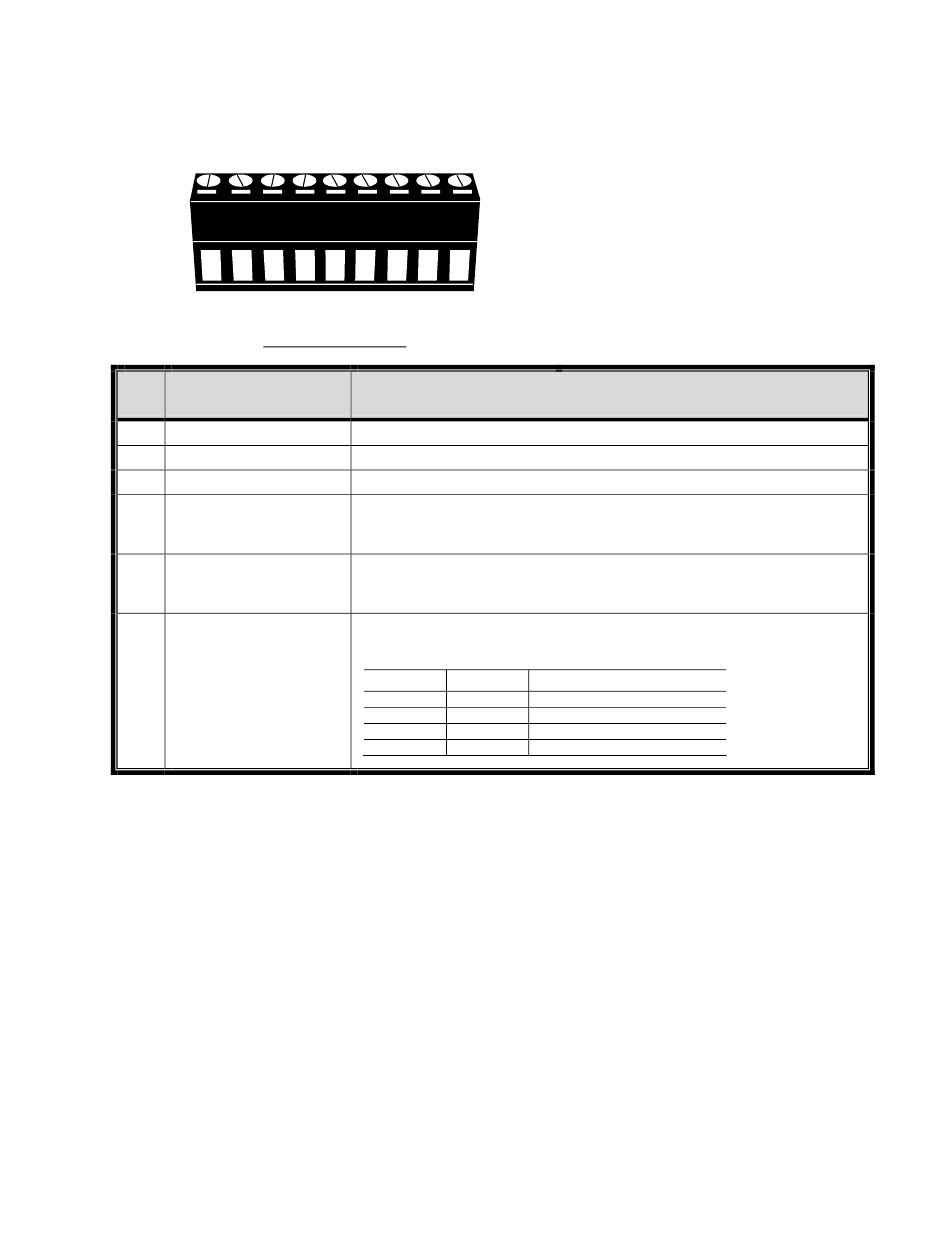

A2. HD ビデオ出力のあるモデル
‧ 9 ピンの外部 I/O ブロック付き
9
8
外部 I/O ブロック
ピン
機能
1
GND
2
RS485-A
3
RS485-B
EXTERNAL ALARM
4
COM
5
EXTERNAL ALARM NO
6~9
ALARM INPUT
All manuals and user guides at all-guides.com
7
6
5
4
3
2
接地
通常運転では、COM は NO.との接続が遮断されています。しかし、アラームが立
ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。しかし、アラームが立
ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
ALARM INPUT (PIN 6 -- 9)と GND (PIN 1) コネクタをワイヤーで接続します。ア
ラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンになりま
す。
ピン
PIN 6
PIN 7
PIN 8
PIN 9
*
1
説明
アラーム
対応するビデオチャンネル
1
CH1
2
CH2
3
CH3
4
CH4
76
付録 6 PIN 構造
