APÉNDICE 6 CONFIGURACIÓN DE Patillas
A6. Modelos sin salida de vídeo HD
‧ 16CH

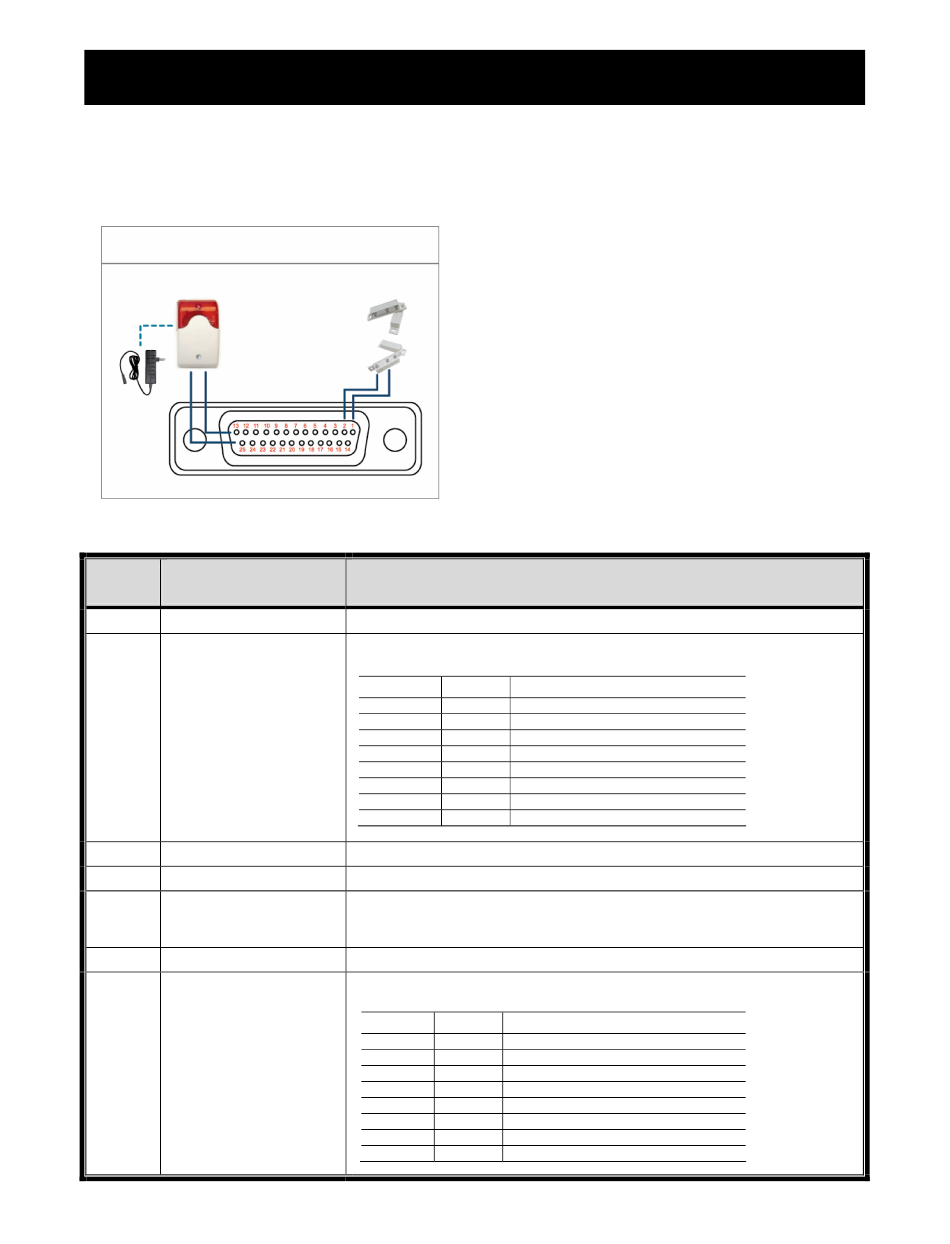

Aplicación de Conexión de PIN
Contacto magnético
Sirena
Vista de la Parte de
Soldadura del
Conector DSUB de
25 PINES
Adaptador
de la fuente
de
alimentación
* El conector D-Sub mostrador anteriormente es
opcional.
PIN FUNCIÓN
1
GND
2~9
ENTRADA DE ALARMA
10~11
PIN DESCONECTADO
12
RS485-A
Nº DE ALARMA
13
EXTERNA
14
PIN DESCONECTADO
15~22
ENTRADA DE ALARMA
All manuals and user guides at all-guides.com
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar
conectará a NO y la sirena se iluminará y
comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
TIERRA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 9) y GND (PATILLA 1) con cables.
Una vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma
PIN 2 1
PIN 3 3
PIN 4 5
PIN 5 7
PIN 6 9
PIN 7 11
PIN 8 13
PIN 9 15
*
ND
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se
activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
ND
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 22) y GND (PATILLA 1) con cables.
Una vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma
PIN 15 2
PIN 16 4
PIN 17 6
PIN 18 8
PIN 19 10
PIN 20 12
PIN 21 14
PIN 22 16
*
72
APÉNDICE 6 CONFIGURACIÓN DE Patillas
movimientos, el
DESCRIPCIÓN
Canal de vídeo correspondiente
CANAL1
CANAL3
CANAL5
CANAL7
CANAL9
CANAL11
CANAL13
CANAL15
Canal de vídeo correspondiente
CANAL2
CANAL4
CANAL6
CANAL8
CANAL10
CANAL12
CANAL14
CANAL16
puerto COM se
