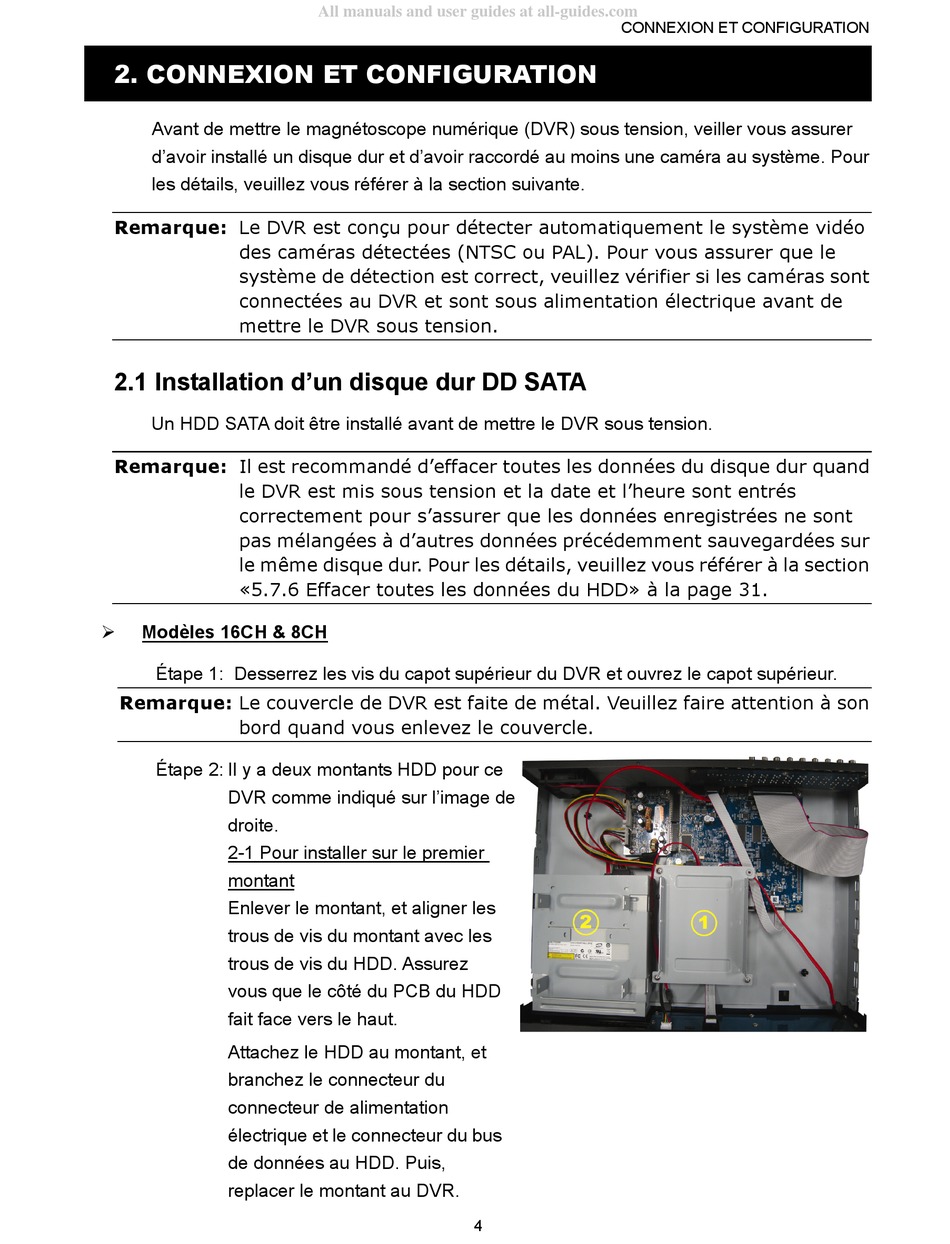

2. CONNEXION ET CONFIGURATION
Avant de mettre le magnétoscope numérique (DVR) sous tension, veiller vous assurer
d'avoir installé un disque dur et d'avoir raccordé au moins une caméra au système. Pour
les détails, veuillez vous référer à la section suivante.
Remarque: Le DVR est conçu pour détecter automatiquement le système vidéo
des caméras détectées (NTSC ou PAL). Pour vous assurer que le
système de détection est correct, veuillez vérifier si les caméras sont
connectées au DVR et sont sous alimentation électrique avant de
mettre le DVR sous tension.
2.1 Installation d'un disque dur DD SATA
Un HDD SATA doit être installé avant de mettre le DVR sous tension.
Remarque: Il est recommandé d'effacer toutes les données du disque dur quand
le DVR est mis sous tension et la date et l'heure sont entrés
correctement pour s'assurer que les données enregistrées ne sont
pas mélangées à d'autres données précédemment sauvegardées sur
le même disque dur. Pour les détails, veuillez vous référer à la section
«5.7.6 Effacer toutes les données du HDD» à la page 31.
Modèles 16CH & 8CH
Étape 1: Desserrez les vis du capot supérieur du DVR et ouvrez le capot supérieur.
Remarque: Le couvercle de DVR est faite de métal. Veuillez faire attention à son
bord quand vous enlevez le couvercle.
Étape 2: Il y a deux montants HDD pour ce
DVR comme indiqué sur l'image de
droite.
2-1 Pour installer sur le premier
montant
Enlever le montant, et aligner les
trous de vis du montant avec les
trous de vis du HDD. Assurez
vous que le côté du PCB du HDD
fait face vers le haut.
Attachez le HDD au montant, et
branchez le connecteur du
connecteur de alimentation
électrique et le connecteur du bus
de données au HDD. Puis,
replacer le montant au DVR.
All manuals and user guides at all-guides.com
4
CONNEXION ET CONFIGURATION
